Created with Pixso. DEK 137516 215607 Morsetto per scheda da 500 mm per 02i 03i

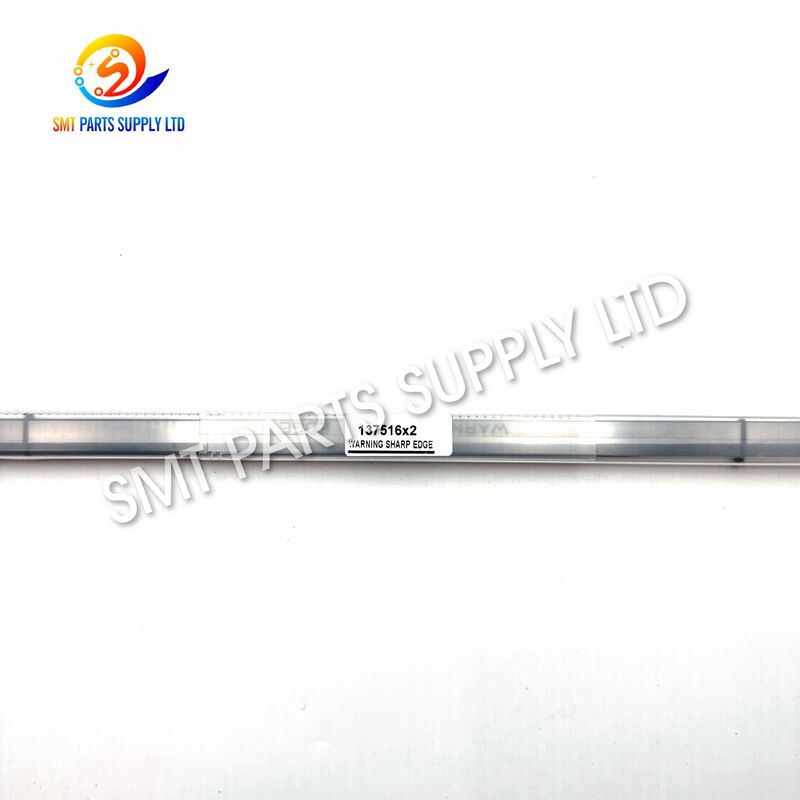

DEK 137516 215607 Morsetto per scheda da 500 mm per 02i 03i

Marchio: DEK
Numero modello: 137516
Informazioni Dettagliate
Luogo di origine:
CINA&GIAPPONE
Nome del prodotto:
Gruppo lamina del morsetto per scheda
Indicazione del marchio:
DEK
Modello principale:
137516
Riferimento incrociato:
215607
Numero di parte aggiuntivo:
03128529
Riferimento correlato:
03128529-01
Lunghezza del prodotto:
500 mm
Tipo di prodotto:
Morsetto per scheda spessore in lamina
Categoria macchina:
Impressore a pasta di saldatura SMT
Modelli applicabili:
DEK 02i, 03i compatibili e configurazioni Horizon selezionate
Posizione di installazione:
Sezione trasportatore e morsetto PCB
Funzione principale:
Supporto e bloccaggio del bordo PCB
Supporto e bloccaggio del bordo PCB:
Stampa con stencil per pasta saldante
Unità di fornitura:
Pezzo o coppia
Fornitura consigliata:
Coppia abbinata
Opzioni disponibili:
Originale o compatibile
Tipo materiale:
Lamina/spessore metallico di precisione
Grado materiale esatto:
Soggetto a specifica confermata
Requisito di superficie:
Liscio, pulito e senza sbavature
Categoria di prodotto:
Ricambio per stampante
Tipo di pezzo di ricambio:
Componente meccanico consumabile
Evidenziare:

500mm pellicola per morsetto

,

DEK 02i 03i pellicola per morsetto

,

Parti di ricambio SMT morsetto

Descrizione del prodotto
DEK 137516 215607 500 mm Folietta di blocco per 02i 03i
DEK 137516 215607 Morsetto per scheda da 500 mm per 02i 03iDEK 137516 215607 Morsetto per scheda da 500 mm per 02i 03iDEK 137516 215607 Morsetto per scheda da 500 mm per 02i 03i

Il foglio di pinza per schede DEK 137516 è un pezzo di ricambio per stampanti di precisione utilizzato per sostenere e fissare le schede di circuiti stampati durante il processo di stampa con saldatura.È comunemente ricondotto ai numeri delle parti215607- e03128529e viene fornito per configurazioni di stampanti a schermo DEK compatibili che richiedono undi larghezza superiore a 50 mm.

Durante la stampa, il PCB deve rimanere piatto, posizionato correttamente e stabile sotto lo stencil.causando disallineamento della pasta di saldaturaLa sostituzione del foglio di pinza danneggiato aiuta a ripristinare un supporto PCB affidabile e prestazioni di stampa più costanti.

Questo componente è adatto alle fabbriche SMT, ai fornitori di servizi di produzione di elettronica, alle società di manutenzione delle stampanti e ai distributori di ricambi.La compatibilità deve essere confermata in base al numero originale della parte., struttura della pinza installata, modello della macchina, configurazione del binario e lunghezza effettiva della lamina prima dell'ordine.


Identificazione del prodotto
Articolo Descrizione
Indicazione del marchio DEK
Numero della parte principale 137516
Numero di riferimento incrociato 215607
Altri riferimenti 03128529
Nome del prodotto Assemblaggio di fogli di pinza da tavola
Nome alternativo Clampo per tavola di laminazione in foglio
Lunghezza nominale 500 mm
Categoria di prodotto Parte di ricambio per stampante a pasta di saldatura SMT
Posizione dell'impianto Area di trasporto e di fissaggio dei PCB
Modulo tipico di fornitura Parità o insieme abbinato
Applicazione Supporto per i bordi del PCB durante la stampa a stencil
Attrezzature compatibili DEK 02i, 03i e configurazioni Horizon selezionate compatibili
Requisito di verifica Confermare il numero della parte, la lunghezza e la configurazione della pinza

Causa: perché i fogli di pinza di cartone devono essere sostituiti

La lamina di bloccaggio della scheda opera vicino al binario di trasporto del PCB e contatta o sostiene ripetutamente i bordi del PCB.la corretta regolazione e la contaminazione possono gradualmente influenzare la forma e le prestazioni.

Cause comuni di guasto del foglio di pinza
Causa Possibile effetto
Cicli meccanici a lungo termine Fatica, deformazione o riduzione del supporto del foglio
Regolazione errata della rotaia carico irregolare o pressione eccessiva
Collisione di PCB bordo di foglio piegato o danneggiato
Forza eccessiva della pinza Deformazione o usura precoce
Contaminazione da pasta di saldatura Movimento limitato o supporto instabile
Instalazione errata Altezza irregolare del PCB o cattivo allineamento
Lunghezza sbagliata del foglio Interferenza con il movimento di trasporto o di fissaggio
Strumenti di pulizia inadeguati Graffi, frusciole o danni alla superficie
Manipolazione ripetuta Curvature accidentali durante la manutenzione
Parti di pinza danneggiate Pressione anormale trasferita al foglio

Una piccola deformazione può sembrare insignificante durante l'ispezione visiva, ma può influenzare la seduta del PCB e la ripetibilità della stampa.i componenti a tono sottile e le aperture strette degli stencil sono particolarmente sensibili al supporto instabile della scheda.


Segni tipici di un foglio di pinza usato

Le squadre di produzione e di manutenzione devono ispezionare l'insieme di pinze quando si verifica una o più delle seguenti condizioni:

  • Il bordo del PCB si solleva leggermente durante la stampa.
  • Modifiche dell'allineamento della scheda tra i cicli di stampa.
  • I depositi di pasta di saldatura sono incoerenti vicino ai bordi del PCB.
  • La tavola non siede piatta contro il sistema di supporto.
  • Il foglio è visibilmente piegato, graffiato, spaccato o distorto.
  • Il percorso di trasporto dei PCB diventa meno stabile.
  • La lavagna è in contatto irregolare con lo stencil.
  • I difetti di stampa aumentano dopo una collisione o una regolazione della rotaia.
  • Il meccanismo di pinza produce un contatto anormale durante il funzionamento.
  • Le pelli di pinza sinistra e destra non appaiono più simmetriche.
  • Il foglio non ritorna liscio dopo la pinza.
  • La macchina produce ripetutamente allarmi di posizionamento della tavola.

Questi sintomi possono riguardare anche altri componenti della stampante: rotaie di trasporto, fermo di bordo, attrezzature di supporto, sensori,per la diagnosi dell'instabilità della stampa, i cilindri e gli attuatori delle pinze devono pertanto essere ispezionati insieme.


Soluzione: ripristinare il supporto PCB stabile

La sostituzione della lamina di blocco danneggiata con l'assemblaggio di 500 mm corretto può aiutare a ripristinare la geometria di blocco originale e migliorare la stabilità del PCB durante la stampa a stencil.

Il foglio di pinza DEK 137516 / 215607 è progettato per fornire una superficie di supporto controllata lungo il bordo del PCB.aiuta a mantenere la scheda in una posizione ripetibile mentre lo stencil contatta il PCB e lo squeegee si muove attraverso l'area di stampa.

Benefici operativi
Benefici Valore della produzione
Posizionamento stabile del PCB Aiuta a ridurre i movimenti durante la stampa
Sostegno dei bordi costante Supporta un contatto più uniforme con lo stencil
Miglioramento della ripetibilità della stampa Aiuta a mantenere stabili i depositi di pasta
Variazione di allineamento ridotta Supporta il posizionamento accurato della scheda
Transizione agevole dei trasporti Aiuta a prevenire interferenze nell'area ferroviaria
Azione di serraggio affidabile Ripristina il normale funzionamento meccanico
Rischio minore di difetti Aiuta a ridurre i lavori di riproduzione relativi alla stampa
Sostituzione rapida per manutenzione Minimizza il tempo di fermo inutile della macchina
Disponibilità dei riferimenti incrociati Semplifica l'identificazione dei pezzi di ricambio
Adatti alla manutenzione preventiva Supporta la manutenzione pianificata delle stampanti

Il foglio di pinza non deve essere considerato una correzione indipendente per ogni difetto di stampa della pasta di saldatura.La larghezza del binario e la curvatura del PCB devono essere anche controllate.


Specificità
Specificità Dettagli
Tipo di prodotto Dispositivo per l'assemblaggio di fogli di pinza
Numero della parte principale 137516
Numero della parte di riferimento 215607
Numero della parte supplementare 03128529
Lunghezza nominale 500 mm
Tipo funzionale Apparecchi per il controllo delle emissioni
Attrezzature di applicazione Stampa a schermo a saldatura SMT
Zona di installazione Sezione di pinza per rotaie e tavole di trasporto PCB
Funzione primaria Supporto e fissaggio dei bordi dei PCB
Configurazione dell'approvvigionamento Normalmente forniti in coppia o in set abbinato
Opzioni di condizione Nuovo tipo originale o compatibile, su quotazione
Descrizione del materiale Struttura in foglio metallico di precisione
Grado esatto del materiale Conferma secondo le specifiche ordinate
Requisito di superficie Con un bordo di lavoro liscio senza fruscioli dannosi
Controllo dimensionale Raccomandato prima dell'installazione
Imballaggio Imballaggio individuale protettivo
Ispezione Verifica dell'aspetto e delle dimensioni prima della spedizione
Tipo di servizio Parti di ricambio e di manutenzione preventiva
Compatibilità Configurazione della macchina deve essere confermata
Metodo di ordine Per numero di parte, modello di macchina e fotografie del prodotto
Importante avviso di specifica

IlLa designazione di 500 mm si riferisce alla lunghezza nominale della lamina della pinzaNon deve essere automaticamente interpretata come la larghezza massima di PCB stampabile o la larghezza totale del binario della macchina.configurazione del binario installato e configurazione di produzione.


Numero della parte Guida ai riferimenti incrociati
Referenze Descrizione
137516 Referenza del foglio di pinza DEK comunemente utilizzato
215607 Riferimento incrociato per l'insieme di fogli di pinza da 500 mm
03128529 Referenza aggiuntiva dell'assemblaggio utilizzata sul mercato
03128529-01 Riferimento correlato che può figurare in alcuni inventari
500 mm Lunghezza nominale dell'assemblaggio della lamina
Fogli di vetro Descrizione comune del prodotto alternativo
Lamella di pinza a bordo Descrizione alternativa del mercato
Fogli di pinza di cartone Descrizione standard del prodotto utilizzata dai fornitori

I riferimenti ai numeri delle parti possono variare a seconda della generazione della macchina, della banca dati dei fornitori, della revisione o del sistema di numerazione storico.I clienti devono fornire fotografie della parte installata e della targhetta della macchina in caso di incertezza..


Applicazione

Il foglio di pinza 137516 è utilizzato nel sistema di manipolazione e pinzazione dei PCB delle stampanti di pasta di saldatura DEK compatibili.

Applicazioni tipiche delle apparecchiature
  • Configurazioni della stampante a pasta di saldatura DEK 02i
  • Configurazioni della stampante a pasta di saldatura DEK 03i
  • Configurazioni della stampante DEK Horizon selezionate
  • Macchine che utilizzano il riferimento di pinza 137516
  • Macchine che utilizzano il riferimento del gruppo di pinze 215607
  • Configurazioni delle stampanti utilizzando 03128529
  • Linee di stampa SMT per la lavorazione di PCB rigidi
  • Produzione di assemblaggi di elettronica ad alta miscela
  • Linee di produzione di elettronica a contratto
  • Progetti di ristrutturazione e manutenzione di stampanti
Industria tipica di produzione
Industria Esempio di prodotti
Elettronica automobilistica Moduli di controllo, sensori e schede di illuminazione
Elettronica di consumo Dischi di controllo e gruppi elettronici compatti
Controlli industriali Dispositivi per la produzione di energia elettrica
Equipaggiamento di comunicazione Dispositivi di rete, telecomunicazioni e di elaborazione del segnale
Elettronica medica Equipaggiamento di monitoraggio e diagnostica PCB
Fabbricazione di LED Dispositivi di illuminazione e schede di controllo a LED
Elettronica di potenza Apparecchi per la produzione di energia elettrica
Apparecchi domestici Dischi di controllo e moduli di interfaccia
Catena di approvvigionamento aerospaziale Dispositivi elettronici specializzati a basso volume
Fabbricazione di EMS Produzione di assemblaggi di PCB per più clienti

Come funziona

Il foglio di pinza funziona come parte del sistema di trasporto e supporto del PCB della stampante.

Sequenza operativa
  1. Il PCB entra nella stampante attraverso il sistema trasportatore.
  2. I sensori rilevano la posizione dei PCB all'interno dell'area di stampa.
  3. I binari di trasporto fermano il PCB nella posizione programmata.
  4. I meccanismi di supporto e di fissaggio della tavola si attivano.
  5. Il foglio sostiene o trattiene il bordo del PCB.
  6. Il PCB è posizionato sotto lo stencil.
  7. Il tavolo stampa solleva il PCB verso lo stencil.
  8. La pasta di saldatura viene trasferita attraverso aperture di stencil.
  9. La tabella separa il PCB dallo stencil.
  10. La pinza si rilascia e il PCB esce dalla macchina.

Durante questa sequenza, il foglio di pinza deve rimanere dritto e allineato correttamente; il suo bordo di lavoro deve sostenere la tavola senza creare una pressione eccessiva,graffiare il PCB o interferire con il movimento del trasportatore.

Un foglio che funzioni correttamente aiuta a mantenere il PCB ad un'altezza stabile rispetto allo stencil.piccole impronte di componenti passivi, componenti a terminale inferiore o aperture situate ai bordi.


Come il foglio di pinza influenza la qualità della stampa

La stampa con pasta di saldatura dipende da diverse relazioni controllate:

  • Il PCB deve rimanere piatto.
  • Lo stencil deve allinearsi con i pad PCB.
  • Il PCB deve contattare costantemente lo stencil.
  • Il sistema di supporto della scheda deve resistere alla pressione di stampa.
  • I binari trasportatori devono contenere il PCB senza distorsione.
  • Il meccanismo di pinza deve essere rilasciato senza disturbare la tavola.

Quando il foglio di pinza è piegato, il PCB può trovarsi ad un'altezza errata vicino a un bordo. Questo può produrre un divario irregolare tra stencil e scheda o causare lo spostamento del PCB durante il movimento della spremitura.

Possibili problemi di stampa dovuti a una clemenza inadeguata
Problemi Possibile causa legata alla pinza
Sostituzione della colla Movimento dei PCB durante la stampa
Altezza dei depositi irregolare Contatto con lo stencil incoerente
Pasta insufficiente bordo del PCB posizionato troppo basso
Sfregamento della pasta Movimento della tavola durante la separazione
Collegamento Disallineamento o supporto instabile
Aperture incomplete Contatto irregolare tra cartone e stencil
Difetti dell'area del bordo Pochi supporti per i bordi del PCB
Errori di registrazione ripetuti Deformazione della pinza o impostazione errata
Graffi sulla lavagna Fabbricazione a partire da materiali di cui all'allegato III
Interruzione del trasportatore Instalazione o lunghezza errata del foglio

Poiché vari parametri di stampa possono creare difetti simili, il personale di manutenzione deve verificare l'intero sistema di fissaggio e di supporto prima di decidere di intervenire.


DEK 137516 215607 Morsetto per scheda da 500 mm per 02i 03iDEK 137516 215607 Morsetto per scheda da 500 mm per 02i 03iDEK 137516 215607 Morsetto per scheda da 500 mm per 02i 03i
Come scegliere il giusto foglio di pinza

La scelta solo per l'aspetto visivo può comportare un'installazione errata.

Lista di controllo di selezione
Articolo di verifica Informazioni richieste
Numero originale della parte 137516, 215607, 03128529 o un altro numero
Lunghezza nominale Confirmare che sono necessari 500 mm
Modello della macchina DEK 02i, 03i, Horizon o altro modello
Numero di serie della macchina Raccomandato per il controllo della configurazione
Tipo di rotaia installata Configurazione standard, di montaggio rapido o speciale
Quantità di fornitura Altri apparecchi per la trasmissione di dati
Fotografia della parte originale Immagini anteriori, posteriori e del punto di montaggio
Modello di montaggio Posizioni dei fori e struttura di fissaggio
Dimensioni esistenti del foglio Lunghezza, larghezza e distanza di montaggio
Condizione richiesta Nuovo originale o nuovo compatibile
Requisito di produzione Sostituzione standard o guasto urgente
Parti danneggiate correlate Corpo di pinza, rotaia, cilindro o fissaggio
Informazioni raccomandate per le indagini

Per un preventivo più rapido e accurato, inviare:

  1. Numero di parte richiesto.
  2. Modello e numero di serie della stampante.
  3. Fotografia della targa della macchina.
  4. Fotografia del foglio di pinza rimosso.
  5. Misurazione della lunghezza complessiva.
  6. Foto ravvicinata dei punti di montaggio.
  7. Quantità richiesta.
  8. Preferenza di condizione originale o compatibile.
  9. Destinazione di consegna.
  10. Piano di consegna previsto.

Fornire tali informazioni riduce il rischio di fornire un pezzo visivamente simile ma meccanicamente incompatibile.


Confronto con altre dimensioni del foglio di pinza

Le diverse configurazioni di stampante e di rotaia possono utilizzare lunghezze di foglio diverse.

Tipo di pinza Identificazione tipica
Fogli di pinza da 250 mm Comunemente associato a configurazioni di pinza più brevi
Fogli di pinza da 340 mm Utilizzato su determinate linee ferroviarie di media lunghezza

Fogli di pinza da 380 mm Utilizzato su specifiche configurazioni di macchine
Fogli di pinza da 500 mm Associato a 137516 / 215607 / 03128529
520 mm di foglio o di lamina Può riferirsi ad un'altra configurazione di pinza rapida

Non sostituire una lamina di 500 mm con una lamina di 520 mm solo perché le dimensioni sembrano vicine.


Opzioni di approvvigionamento originali e compatibili

A seconda delle scorte, del budget e dei requisiti di manutenzione, possono essere disponibili diverse opzioni di approvvigionamento.

Opzione di fornitura Applicazione raccomandata
Originale Nuovo Clienti che richiedono forniture originali del fabbricante
Compatibile Nuovo Manutenzione e sostituzione della produzione a costi controllati
Produzione basata sul campione Configurazioni più vecchie o non comuni
Coppia abbinata Consigliato quando entrambi i lati presentano usura simile
Sostituzione di emergenza Requisiti urgenti di spegnimento delle macchine
Impianti di manutenzione preventiva Inventario previsto delle parti di ricambio
Nuova opzione originale

Un pezzo nuovo originale può essere preferito quando la linea di produzione richiede un rigoroso controllo del componente originale, una convalida interna o l'approvazione specifica del cliente.

Nuova opzione compatibile

Una nuova lamina di pinza compatibile può offrire un'opzione pratica per le fabbriche che cercano costi di manutenzione controllati.struttura di montaggio e funzionamento funzionale prima dell'uso in produzione.

Il preventivo finale dovrebbe indicare chiaramente la condizione fornita in modo che il cliente possa prendere una decisione di acquisto informata.


Linee guida per l'installazione

L'installazione deve essere effettuata da personale di manutenzione della stampante SMT qualificato.

Procedura di installazione raccomandata
  1. Spegnere la stampante secondo le procedure di sicurezza di fabbrica.
  2. Disconnettere o isolare l'alimentazione e l'aria richieste.
  3. Registrare la posizione originale del foglio prima della rimozione.
  4. Ispezionare i componenti circostanti della rotaia e della pinza.
  5. Rimuovere la contaminazione intorno all'area di montaggio.
  6. Rimuovere con attenzione il vecchio foglio senza piegare le parti adiacenti.
  7. Confronta le parti nuove e vecchie una accanto all'altra.
  8. Confermare lunghezza, profilo e posizioni di montaggio.
  9. Installare la nuova lamina senza applicare la forza di torsione.
  10. Stringere uniformemente i dispositivi di fissaggio in base alle esigenze della macchina.
  11. Controllare manualmente il movimento della pinza.
  12. Confermare che nessun bordo affilato entri in contatto con il PCB.
  13. Il movimento del trasportatore di prova utilizzando una tavola campione.
  14. Controlla la simmetria dei sedili e delle pinze del PCB.
  15. Eseguire una prova di stampa e controllare l'allineamento della pasta.
  16. Controllare nuovamente l'impianto dopo i cicli di produzione iniziali.
Precauzioni per l'installazione
  • Non forzare il foglio in una posizione di montaggio non corrispondente.
  • Non piegare il foglio per compensare una parte non corretta.
  • Non usare la stampante se il foglio interferisce con il trasportatore.
  • Non utilizzare un PCB danneggiato come riferimento di installazione.
  • Non stringere completamente un punto di montaggio prima di allineare gli altri.
  • Non utilizzare attrezzi abrasivi sul bordo di lavoro.
  • Non tornare direttamente alla produzione in serie senza una prova funzionale.

Raccomandazioni di manutenzione

L'ispezione di routine può prolungare la durata di servizio del sistema di pinza e ridurre i difetti di stampa inaspettati.

Articolo di manutenzione Azione raccomandata
Ispezione visiva Controllare la presenza di piegature, crepe e graffi
Pulizia delle superfici Rimuovere la pasta, la polvere e i residui di produzione
Controllo dell'allineamento Conferma posizionamento parallelo
Controllo dei dispositivi di fissaggio Ispezione per allentamento
Movimento della pinza Conferma di un attacco senza intoppi e rilascio.
Area di contatto con PCB Controllare segni o pressione anormale
Ispezione ferroviaria Cercare danni da collisione o trasporto
Condizione di coppia Sostituire entrambi i lati quando l'usura è ineguale
Inventario di riserva Tenere un set verificato per macchine critiche
Registrazione della manutenzione Registrare la data di installazione e il risultato dell'ispezione
Consigli per la pulizia

Utilizzare materiali di pulizia approvati dalla fabbrica per la manutenzione delle attrezzature.

Dopo la pulizia, assicurarsi che il pezzo sia asciutto e privo di fibre allentate prima di riprendere a funzionare la stampante.


Controllo della qualità

Ogni foglio di pinza di cartone fornito deve essere controllato prima della spedizione e nuovamente prima dell'installazione.

Punti di ispezione suggeriti
  • Conferma del numero di parte
  • Conferma della lunghezza nominale
  • Aspetto generale
  • Diritta
  • Condizione del punto di montaggio
  • Qualità del bordo
  • Pulizia delle superfici
  • Parità di coppia
  • Imballaggio protettivo
  • Verifica delle quantità
Ispezione in arrivo presso il sito del cliente
Ispezione Considerazione dell'accettazione
Imballaggio Nessun danno da frantumazione o trasporto
Quantità Corrispondenza dell'ordine di acquisto
Identificazione Numero e lunghezza corretti della parte
Apparizione Nessuna piegatura o crepa visibile
Punti di montaggio Abbinare la parte rimossa
Fermato di lavoro Liscia e intatta.
Adattamento di prova Installazioni senza modifica forzata
Prova funzionale Movimento normale della pinza e del trasportatore

Le prestazioni finali della macchina devono essere confermate nelle normali condizioni di produzione del cliente.


Imballaggio e spedizione

Il foglio di pinza è un componente di precisione relativamente lungo e deve essere protetto dalla piegatura durante il trasporto.

Processo di imballaggio standard
  1. Pulire e ispezionare il prodotto.
  2. Proteggere la superficie di lavoro.
  3. Componenti separati accoppiati.
  4. Avvolgete le parti con un materiale antigraffi.
  5. Fissare le parti all'interno di un imballaggio protettivo rigido.
  6. Aggiungere il numero di parte e l'identificazione della quantità.
  7. Imballare in una scatola per esportazione.
  8. Applicare rinforzi aggiuntivi se necessario.
Opzioni di spedizione
  • Espresso internazionale
  • Trasporti aerei di merci
  • Spedizione consolidata
  • Spedizioniere designato dal cliente
  • Spedizione combinata con altri pezzi di ricambio SMT
  • Spedizione urgente

I clienti possono richiedere la spedizione insieme a cinture, sensori, motori, cilindri, componenti di spazzole, parti di trasportatori e altri pezzi di ricambio per stampanti a saldatura.


Perché questa lamina di pinza proviene da noi?
Identificazione accurata delle parti

Verifichiamo il numero della parte principale, il numero di riferimento, il modello della macchina, la lunghezza e la configurazione installata prima di confermare l'ordine.

Opzioni di approvvigionamento multiple

Le opzioni di fornitura originali e compatibili possono essere quotate in base alla disponibilità, al livello di qualità richiesto e al budget del cliente.

Esperienza SMT in materia di ricambi

La nostra gamma di prodotti copre macchine di posizionamento SMT, stampanti di pasta di saldatura, alimentatori, ugelli, motori, sensori, schede di controllo e materiali di consumo della linea di produzione.

Imballaggi per l'esportazione

I componenti lunghi e facilmente deformi sono confezionati con protezione aggiuntiva per ridurre i danni nel trasporto.

Trattamento rapido delle richieste

Fornire le fotografie delle vecchie parti e le informazioni sulla macchina permette al nostro team di vendita di controllare il prodotto in modo più efficiente.

Ordini combinati

I clienti possono combinare le parti della stampante con altri componenti della macchina SMT per ridurre i costi di acquisto e trasporto.


Processo di ordinazione
Fase Azione del cliente Azione del fornitore
Inchiesta Invio del numero di parte e del modello della macchina Controllare il riferimento del prodotto
Verifica Fornire fotografie e dimensioni Conferma della compatibilità
Citazione Confermare quantità e condizione Prezzo di quotazione e consegna
Ordine Approvare offerta o ordine di acquisto Prepara le merci
Ispezione Richiesta di informazioni sull'ispezione Controllare il prodotto prima della spedizione
Spedizione Conferma dell'indirizzo di consegna Organizzare l'imballaggio delle esportazioni
Installazione Installare e testare il componente Fornire supporto per l'identificazione
Seguimento Segnalazione di eventuali problemi Riesame delle informazioni fornite

Domande frequenti
Q1: DEK 137516 e 215607 sono la stessa lamina di pinza?

Sono comunemente utilizzati come numeri di riferimento incrociato per l'assemblaggio di fogli di pinza da 500 mm. Il riferimento 03128529 può anche apparire nei database dei fornitori.,la parte originale, il modello della macchina e la configurazione installata prima di ordinare.

D2: Questo prodotto viene fornito in un pezzo o in una coppia?

La lamina di 500 mm è generalmente fornita in coppia, ma l'imballaggio e la quantità possono variare.una coppia o un insieme completo di pinze quando si richiede un preventivo.

D3: Questo foglio di pinza può essere utilizzato su tutte le stampanti DEK?

No. È destinato a stampanti compatibili che utilizzano il riferimento 137516, 215607 o 03128529 e una corrispondente configurazione di pinza da 500 mm. Non deve essere selezionato solo in base al marchio DEK.

D4: Come posso confermare la compatibilità prima di acquistare?

Si prega di fornire il modello della macchina, il numero di serie, il numero della vecchia parte, la lunghezza complessiva e foto chiare della lamina rimossa e della zona di montaggio.Il nostro team di vendita può confrontare queste informazioni prima di confermare l'ordine.

D5: Quando sostituire il foglio di pinza?

La sostituzione è raccomandata quando il foglio si piega, si crepa, si graffi, si allenta o non è in grado di sostenere uniformemente il PCB.movimento anormale della rotaia o difetti di stampa della zona dei bordi inspiegabili.


Contattaci

Per il prezzo, la disponibilità, la verifica del modello compatibile o gli ordini combinati di ricambi SMT, si prega di inviare le seguenti informazioni:

  • Numero della parte
  • Modello della macchina
  • Numero di serie della macchina
  • Quantità richiesta
  • Fotografie di parti vecchie
  • Paese di consegna
  • Requisito originale o compatibile
    Indirizzo:D-D526, Haye TechnoPark, n. 93 Weihe Road, Industrial Park District, città di Suzhou, provincia del Jiangsu, 215127, Cina

Avviso di compatibilità:DEK e i relativi nomi delle macchine sono utilizzati esclusivamente per identificare la compatibilità e l'applicazione del prodotto.
