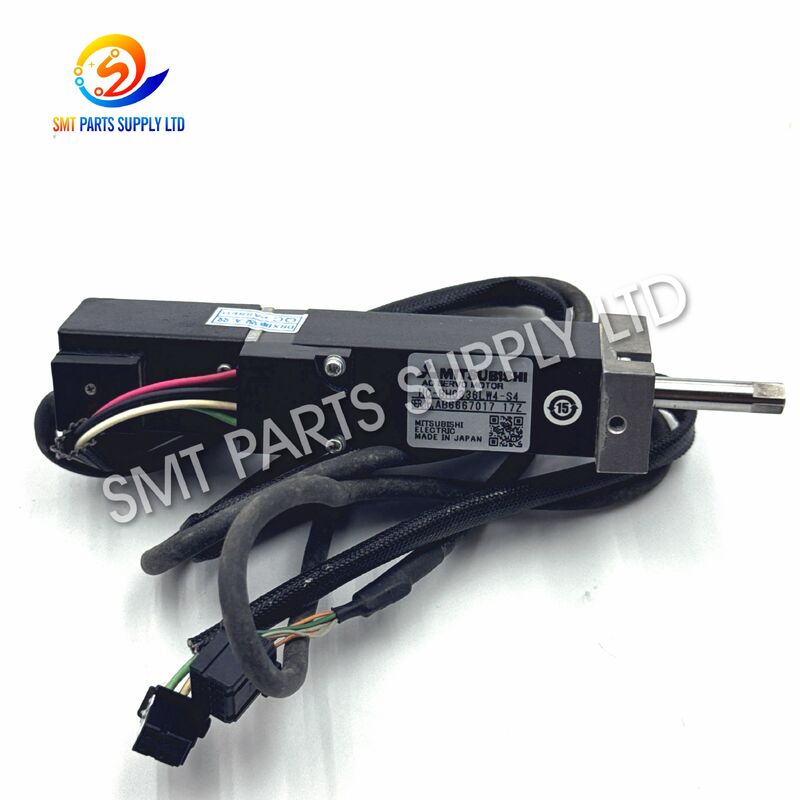

Servomotore asse Z JUKI HC-BH0336LW4-S4 30W serie FX-3 40048065

JUKI HC-BH0336LW4-S4 Motore Servo Asse Z 30W Serie FX-3 40048065

Il JUKI 40048065 HC-BH0336LW4-S4 è un motore servo compatto da 30W progettato per il sistema di movimento dell'asse Z di macchine di posizionamento SMT compatibili della serie FX-3. Durante l'assemblaggio elettronico ad alta velocità, l'asse Z controlla il movimento verticale necessario per l'avvicinamento dell'ugello, il prelievo del componente, il rientro della testa, l'avvicinamento del PCB e il posizionamento controllato del componente.

Prestazioni stabili dell'asse Z sono essenziali per mantenere un'altezza di prelievo, un'altezza di posizionamento e una risposta della testa coerenti. Quando il motore originale si usura, si surriscalda o diventa elettricamente instabile, la macchina può presentare allarmi di posizionamento, movimenti verticali irregolari, fallimenti nel prelievo o interruzioni impreviste della produzione.

Identificato dal numero di parte 40048065 e dal modello completo del motore HC-BH0336LW4-S4, questo componente di ricambio è adatto per fabbriche SMT, aziende di assistenza per apparecchiature, distributori di ricambi e produttori di elettronica che mantengono apparecchiature di posizionamento compatibili. Prima di ordinare, i clienti devono confermare l'etichetta completa, il suffisso del motore, la disposizione dei connettori, la direzione del cavo e la configurazione della macchina.

Numero di parte, suffisso del modello e aspetto fisico devono essere verificati insieme. Un motore con la stessa potenza nominale o alloggiamento simile non è automaticamente intercambiabile.

Per le macchine KE-2070 o KE-2080, i clienti devono fornire l'etichetta del motore esistente e fotografie dei connettori prima di ordinare. La compatibilità non deve essere confermata solo dal nome della macchina o dalla potenza nominale.

L'asse Z della testa di posizionamento completa un gran numero di cicli ripetuti di accelerazione, decelerazione, abbassamento e sollevamento durante ogni turno di produzione. Il movimento continuo esercita stress meccanico ed elettrico sul motore, sui cavi, sui connettori e sui componenti di trasmissione.

Un problema al motore può svilupparsi gradualmente o apparire improvvisamente dopo una collisione, un guasto del cavo o un carico meccanico eccessivo.

La produzione SMT continua influisce gradualmente sui cuscinetti del motore, sull'isolamento, sui componenti di feedback e sulle connessioni dei cavi. Le macchine che operano su più turni possono subire un'usura più rapida.

Un meccanismo dell'asse Z contaminato, secco o danneggiato crea una resistenza aggiuntiva. Il motore deve produrre uno sforzo maggiore per completare il movimento comandato, aumentando la temperatura e il carico elettrico.

Una lubrificazione insufficiente aumenta l'attrito. Un lubrificante eccessivo o inadeguato può attrarre polvere, limitare il movimento o contaminare componenti meccanici ed elettrici vicini.

Il movimento ripetuto della testa di posizionamento può piegare i cavi del motore e di feedback migliaia di volte. I conduttori interni possono rompersi anche quando la superficie esterna del cavo appare normale.

Uno scarso contatto elettrico può interrompere l'alimentazione del motore o i segnali di feedback. Ciò può causare allarmi intermittenti, movimenti instabili o guasti durante l'inizializzazione della macchina.

Il sistema di controllo servo dipende da un feedback accurato. Un segnale di feedback instabile può causare errori di posizionamento, vibrazioni, movimenti irregolari o problemi ripetuti di homing.

Altezza errata dell'ugello, feeder danneggiati, dati dei componenti inadeguati o errori di programmazione possono causare una collisione della testa. Un impatto improvviso può danneggiare il motore, l'accoppiamento o la trasmissione dell'asse Z.

Disallineamento, serraggio non uniforme delle viti, installazione forzata dei connettori o instradamento errato dei cavi possono ridurre la durata del motore.

Movimento limitato, scarsa ventilazione o funzionamento continuo sotto carico anomalo possono causare surriscaldamento e accelerare il deterioramento interno.

Selezionare un motore solo dall'aspetto o dalla potenza di uscita può portare a disallineamento dei connettori, errori di feedback, problemi di montaggio o allarmi servo.

Quando la risoluzione dei problemi conferma che il motore dell'asse Z installato è difettoso, la sostituzione con il modello correttamente identificato può ripristinare un movimento verticale stabile della testa.

La sostituzione deve essere selezionata in base al numero di parte completo e al modello del motore, piuttosto che solo dall'aspetto.

Per questo prodotto, le principali informazioni di identificazione sono:

1. Registrare il codice di allarme completo della macchina.
2. Controllare il connettore di alimentazione del motore.
3. Ispezionare il connettore dell'encoder o del feedback.
4. Controllare il cavo per schiacciamenti, piegature o rotture interne.
5. Ispezionare la guida dell'asse Z e il meccanismo di trasmissione.
6. Confermare che il meccanismo si muova senza resistenza eccessiva.
7. Controllare il motore per rumori o temperature anomale.
8. Verificare l'etichetta completa del motore e il suffisso.
9. Confrontare il numero di parte installato con il registro di manutenzione.
10. Sostituire il motore solo dopo aver ispezionato i componenti correlati.
11. Completare l'homing e la calibrazione della macchina dopo l'installazione.
12. Eseguire una prova controllata prima di riprendere la produzione completa.

La sostituzione del motore può essere appropriata quando:

• Il motore genera ripetutamente un allarme servo confermato.
• I segnali di feedback rimangono instabili dopo l'ispezione del cavo.
• Il motore produce rumori meccanici anomali.
• La temperatura del motore aumenta rapidamente in condizioni operative normali.
• L'albero o il cuscinetto mostrano un'usura eccessiva.
• Il movimento verticale della testa diventa incoerente.
• Il motore fallisce un test funzionale disponibile.
• Il motore installato ha subito danni da collisione.
• Il costo di riparazione non è economico.
• Il tempo di fermo produzione richiede una soluzione di sostituzione diretta.

Il motore HC-BH0336LW4-S4 viene utilizzato per controllare il movimento verticale dell'asse Z di una testa di posizionamento SMT compatibile.

L'asse Z muove l'assemblaggio dell'ugello verso il punto di prelievo del componente, solleva il componente dopo il prelievo, lo abbassa verso la posizione PCB programmata e ritrae la testa dopo il posizionamento.

• Produzione elettronica di consumo.
• Assemblaggio elettronico automobilistico.
• Produzione schede di controllo industriale.
• Produzione apparecchiature di comunicazione.
• Produzione illuminazione LED.
• Produzione elettronica di potenza.
• Assemblaggio elettronico medicale.
• Produzione schede di controllo elettrodomestici.
• Servizi di produzione elettronica.
• Manutenzione e ricondizionamento apparecchiature SMT.

Tenere a magazzino un motore di ricambio può essere utile quando:

• La macchina opera per due o tre turni.
• La linea di produzione ha una capacità di backup limitata.
• Il tempo di consegna internazionale può influire sulla manutenzione.
• Si sono verificati allarmi intermittenti in precedenza.
• Diverse macchine utilizzano lo stesso motore confermato.
• Il tempo di fermo produzione crea perdite significative.
• La macchina rimane importante per la produzione giornaliera.
• Il supporto di assistenza locale è limitato.
• È in programma la manutenzione preventiva.
• È richiesta la disponibilità di ricambi di emergenza.

Il controller della macchina invia un comando di movimento al sistema di controllo servo. Il driver servo fornisce alimentazione elettrica controllata al motore, causandone la rotazione e il movimento del meccanismo di trasmissione dell'asse Z.

Le informazioni di feedback vengono restituite al controller. Il controller confronta la posizione effettiva con la posizione comandata e corregge il movimento fino a raggiungere l'altezza richiesta.

1. Il programma di posizionamento richiede una posizione dell'asse Z.
2. Il controller genera un comando di movimento.
3. Il driver servo alimenta il motore.
4. Il motore fa ruotare il meccanismo di trasmissione.
5. La testa di posizionamento si muove verticalmente.
6. Il feedback del motore riporta il movimento effettivo.
7. Il controller confronta le posizioni effettive e target.
8. Le differenze di posizione vengono corrette automaticamente.
9. L'ugello raggiunge l'altezza programmata.
10. L'operazione di prelievo o posizionamento continua.

Il motore dell'asse Z opera insieme a:

• Driver servo.
• Cavo di alimentazione motore.
• Cavo encoder o feedback.
• Accoppiamento meccanico.
• Guida asse Z.
• Meccanismo di trasmissione.
• Testa di posizionamento.
• Portaugello.
• Sensore di origine.
• Sensore di finecorsa.
• Controller macchina.
• Parametri servo.
• Sistema di lubrificazione.
• Dati di calibrazione macchina.

Una sostituzione del motore potrebbe non risolvere un allarme causato da un cavo danneggiato, un driver servo difettoso, un meccanismo bloccato, un problema al sensore o parametri errati.

Il numero di parte JUKI richiesto per questo annuncio è:

40048065

Il numero di parte deve essere verificato sul motore originale, sul registro ricambi macchina, sulla documentazione di manutenzione o sulla cronologia delle sostituzioni.

Il modello completo dovrebbe essere:

HC-BH0336LW4-S4

Il suffisso finale è importante. Non selezionare un motore utilizzando solo l'identificazione abbreviata HC-BH0336LW4.

Confermare che il motore originale sia valutato a:

30W

Corrispondere solo alla potenza non è sufficiente, ma è un importante passo di identificazione.

Verificare che il componente richiesto sia il motore dell'asse Z.

Un motore installato vicino alla testa di posizionamento potrebbe controllare un altro movimento. I motori per assi diversi non sono automaticamente intercambiabili.

Per applicazioni serie FX-3, fornire:

• Modello macchina completo.
• Numero di serie macchina.
• Configurazione testa.
• Numero di parte motore esistente.
• Modello motore esistente.
• Codice allarme corrente.

Per macchine KE-2070 o KE-2080, non ordinare prima di aver verificato il motore installato.

La fotografia dell'etichetta dovrebbe mostrare chiaramente:

• Modello motore completo.
• Suffisso completo.
• Potenza nominale.
• Numero di serie.
• Codice di produzione.
• Codice a barre o codice di identificazione.
• Informazioni sul produttore.

Fornire fotografie chiare di:

• Connettore di alimentazione.
• Connettore di feedback.
• Disposizione pin.
• Struttura di blocco del connettore.
• Direzione uscita cavo.
• Lunghezza cavo.
• Eventuale adattatore intermedio.

Prima del pagamento, confermare:

• Condizione del prodotto.
• Standard di ispezione.
• Disponibilità test.
• Aspetto etichetta.
• Accessori inclusi.
• Periodo di garanzia.
• Procedura di reso.
• Programma di consegna.
• Metodo di imballaggio.
• Responsabilità spedizione.

• Scollegare e isolare l'alimentazione della macchina.
• Seguire le procedure di sicurezza elettrica di fabbrica.
• Registrare le posizioni originali dei cavi.
• Fotografare l'installazione esistente.
• Etichettare tutti i connettori prima della rimozione.
• Confermare l'etichetta del motore di ricambio.
• Ispezionare l'accoppiamento e il meccanismo dell'asse Z.
• Pulire l'area di installazione.
• Verificare la presenza di resistenza meccanica eccessiva.
• Consultare la documentazione di manutenzione appropriata.

• Non tirare o torcere il cavo del motore.
• Non forzare un connettore in posizione.
• Allineare correttamente il motore e l'accoppiamento.
• Serrare uniformemente i fissaggi di montaggio.
• Tenere i cavi lontani dai componenti in movimento.
• Evitare piegature strette dei cavi.
• Impedire al grasso di entrare nei connettori.
• Confermare la messa a terra protettiva.
• Verificare lo spazio libero del cavo.
• Reinstallare tutte le coperture e le protezioni.

• Completare la procedura di homing richiesta.
• Osservare il primo movimento a bassa velocità.
• Verificare la direzione del movimento.
• Ascoltare rumori anomali.
• Monitorare la temperatura del motore.
• Confermare l'altezza di prelievo.
• Confermare l'altezza di posizionamento.
• Eseguire un ciclo di produzione a vuoto.
• Testare un numero limitato di PCB.
• Rivedere la cronologia degli allarmi della macchina.

L'installazione e la calibrazione devono essere eseguite da personale di manutenzione SMT qualificato.

Il motore deve essere protetto da:

• Impatti di trasporto.
• Vibrazioni ripetute.
• Umidità.
• Polvere.
• Danni ai connettori.
• Piegature dei cavi.
• Carico sull'albero.
• Elettricità statica.
• Movimentazione in magazzino.
• Movimento cargo internazionale.

L'imballaggio può includere una busta antistatica, un involucro protettivo, ammortizzazione in schiuma, protezione per connettori e un cartone rinforzato per esportazione.

Il motore viene utilizzato per il movimento verticale dell'asse Z in apparecchiature di posizionamento SMT compatibili della serie FX-3. Supporta l'abbassamento dell'ugello, il prelievo del componente, il rientro della testa e il posizionamento controllato del componente durante l'assemblaggio del PCB.

La compatibilità non deve essere data per scontata. I clienti che utilizzano macchine KE-2070 o KE-2080 devono fornire l'etichetta del motore esistente, il suffisso completo del modello e fotografie dei connettori per la verifica prima di effettuare un ordine.

Si prega di fornire il modello della macchina, il numero di serie della macchina, il numero di parte esistente, il modello completo del motore, la posizione dell'asse, le fotografie dei connettori, la fotografia dell'etichetta, la quantità richiesta e il codice di allarme corrente della macchina.

I sintomi comuni includono allarmi servo, movimento verticale instabile, rumori anomali, temperatura eccessiva, variazione dell'altezza di prelievo, errori dell'altezza di posizionamento, fallimento ripetuto dell'homing e funzionamento intermittente dell'asse.

Unità nuove, in surplus o usate testate possono essere disponibili in base all'inventario corrente. La condizione del prodotto, lo stato di ispezione, i termini di garanzia, l'imballaggio e il programma di consegna devono essere confermati nel preventivo formale.

Hai bisogno di un motore servo asse Z JUKI 40048065 HC-BH0336LW4-S4 30W per una macchina di posizionamento SMT serie FX-3?

Si prega di fornire:

• Numero di parte richiesto.
• Modello motore completo.
• Modello macchina.
• Numero di serie macchina.
• Quantità richiesta.
• Condizione prodotto preferita.
• Paese di destinazione.
• Fotografia etichetta motore.
• Fotografie connettori.
• Codice allarme macchina corrente.

Esamineremo i dettagli di identificazione e forniremo le condizioni del prodotto disponibili, le informazioni sull'ispezione, i dettagli dell'imballaggio e le opzioni di consegna.

Dichiarazione Marchio: JUKI e i riferimenti ai modelli di macchina correlati sono utilizzati solo per spiegare l'identificazione del prodotto e la compatibilità delle apparecchiature. Questo annuncio è preparato in modo indipendente per la fornitura di ricambi e non rappresenta una pagina di vendita ufficiale autorizzata dal produttore.
