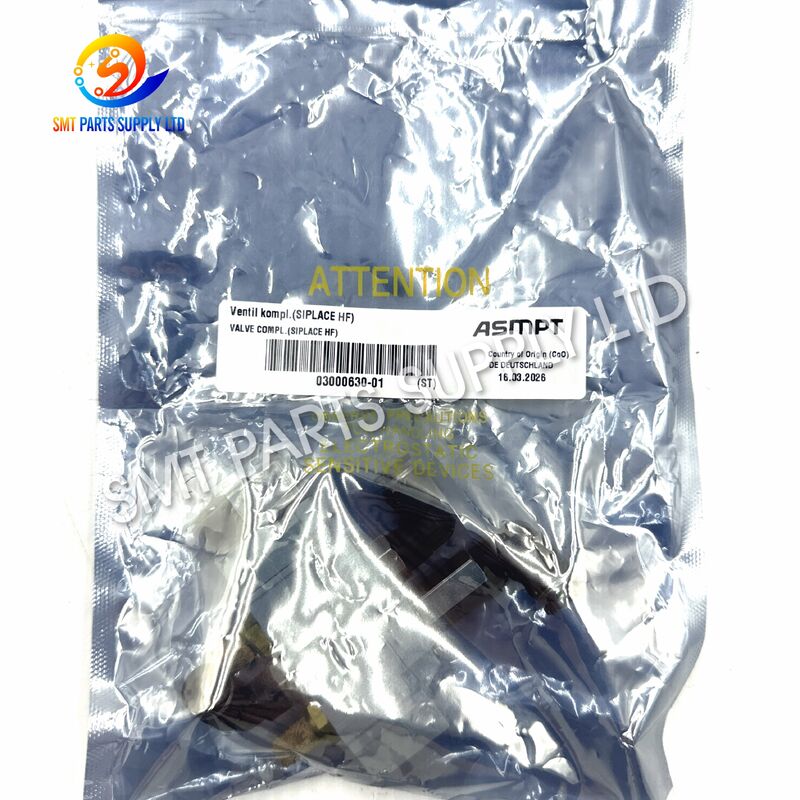

ASMPT 03000630-01 SMC SY5120-5LOU-01 Gruppo elettrovalvola 24 V CC

Il gruppo elettrovalvola ASMPT 03000630-01 SMC SY5120-5LOU-01 è progettato per il controllo direzionale pneumatico in configurazioni di macchine ASMPT e SIPLACE SMT compatibili. Converte un comando elettrico da 24 V CC proveniente dal sistema di controllo della macchina in una commutazione controllata di aria compressa, consentendo al meccanismo pneumatico collegato di estendersi, ritrarsi, rilasciare, bloccare, posizionare o ritornare in base alla sequenza di produzione programmata.

La configurazione SY5120 appartiene alla famiglia SMC SY5000 e utilizza una struttura a solenoide singolo a cinque porte, due posizioni. Il codice modello identifica una bobina standard da 24 V CC, una connessione a spina di tipo L fornita senza connettore di accoppiamento, indicatore integrato e funzioni di soppressione dei picchi e porte di lavoro A e B da 1/8 di pollice.

Questa valvola è adatta per fabbriche SMT, società di servizi di attrezzature, rigeneratori di macchine, reparti di manutenzione e distributori di pezzi di ricambio industriali. Poiché valvole esternamente simili possono differire per tensione, dimensione della porta, connessione elettrica, filettatura, design del pilota, comando manuale e accessori, è necessario controllare sempre l'etichetta originale completa prima di ordinare.

Una macchina di posizionamento SMT dipende dal controllo pneumatico stabile per completare azioni meccaniche ripetute. Ogni movimento controllato dall'aria deve avvenire al momento giusto e raggiungere la posizione richiesta prima che la macchina continui la sequenza programmata.

Dopo un servizio prolungato, la valvola potrebbe presentare contaminazione, deterioramento della bobina, danni al connettore, usura delle guarnizioni interne, flusso di scarico limitato o movimento instabile della bobina. Queste condizioni possono ridurre la velocità di risposta e portare a guasti intermittenti della macchina.

La guida operativa ufficiale consiglia la preparazione dell'aria pulita, incluso un filtro dell'aria a monte con filtrazione di 5 μm o più fine. Il drenaggio eccessivo deve essere controllato con adeguate apparecchiature di asciugatura o di separazione dell'acqua.

Un allarme macchina non conferma automaticamente che la valvola è difettosa. È necessario ispezionare anche l'uscita del controller, il connettore, il cavo, l'alimentazione dell'aria, il regolatore, il filtro, il tubo, il sensore, l'attuatore, il silenziatore di scarico e il gruppo meccanico.

Un'ispezione strutturata aiuta i team di manutenzione a identificare il guasto effettivo ed evitare sostituzioni di parti non necessarie.

Due valvole possono sembrare quasi identiche pur avendo caratteristiche operative diverse.

I dati di configurazione ufficiali dell'SY5000 identificano la serie, l'attuazione singola a due posizioni, la tensione di 24 V CC, la connessione elettrica LO, la luce di tipo U e il soppressore di sovratensioni e le specifiche della porta di lavoro da 1/8 di pollice.

La famiglia di prodotti SY5000 è specifica per il servizio aereo, con un intervallo di temperatura ambiente e del fluido compreso tra -10°C e 50°C senza congelamento e configurazioni nominali fino a 0,7 MPa.

Il seguente confronto aiuta a distinguere le comuni famiglie di azionamenti SY5000. È comunque necessario verificare il suffisso completo perché tensione, tipo di spina, soppressore, porta, filettatura e opzioni potrebbero differire.

Il gruppo valvola viene utilizzato per il controllo direzionale dell'aria compressa nei sistemi di posizionamento SMT compatibili. Riceve un comando elettrico e controlla il percorso dell'aria collegato ad un attuatore pneumatico o meccanismo della macchina.

A seconda del circuito pneumatico installato, la valvola può controllare:

La funzione precisa del codice articolo 03000630-01 deve essere confermata dalla posizione di installazione della macchina, dallo schema pneumatico, dal registro di manutenzione o dal componente rimosso.

La valvola ha cinque percorsi pneumatici principali.

Quando la bobina non è alimentata, la valvola rimane nella sua posizione normale. La bobina interna collega la porta di alimentazione della pressione a una porta dell'attuatore mentre la porta opposta dell'attuatore è collegata allo scarico.

Il meccanismo pneumatico collegato rimane quindi o ritorna verso la sua posizione normale della macchina.

Quando il controller fornisce 24 V CC:

1. La bobina del solenoide produce un campo magnetico.
2. Il meccanismo pilota cambia stato.
3. La pressione pilota muove la bobina principale.
4. I passaggi dell'aria interni cambiano.
5. L'aria di alimentazione fluisce verso la porta di lavoro opposta.
6. L'aria proveniente dall'altra camera dell'attuatore viene scaricata.
7. Il meccanismo collegato cambia posizione.

Quando il comando elettrico viene rimosso:

1. La corrente della bobina si interrompe.
2. Il campo magnetico crolla.
3. Ritorna la sezione pilota.
4. La bobina principale ritorna nella sua posizione normale.
5. I percorsi di alimentazione e di scarico ritornano al loro stato originale.
6. L'attuatore completa il movimento di ritorno.

La spia luminosa aiuta il personale di manutenzione a verificare se il solenoide sta ricevendo un comando elettrico.

Il soppressore di picchi aiuta a ridurre il picco di tensione generato quando la bobina è spenta. La configurazione a U è identificata come un tipo con soppressione dei picchi non polare, dotato di luce.

Un indicatore illuminato non garantisce che l'aria funzioni correttamente. Una pressione dell'aria insufficiente, una contaminazione interna, uno scarico bloccato, un tubo danneggiato o un'ostruzione meccanica potrebbero comunque impedire il movimento dell'attuatore.

Prima di rimuovere la valvola originale:

• Arrestare la macchina utilizzando la procedura di spegnimento approvata.
• Scollegare o isolare l'alimentazione elettrica dove richiesto.
• Chiudere l'alimentazione dell'aria compressa.
• Rilasciare la pressione dell'aria immagazzinata.
• Confermare che i meccanismi collegati non possano muoversi in modo imprevisto.
• Fotografa il cablaggio e i tubi originali.
• Etichettare ciascun tubo dell'aria prima di scollegarlo.
• Registrare l'etichetta completa della valvola.
• Controllare la direzione di montaggio e la posizione di montaggio.
• Mantenere le porte sostitutive protette dalla polvere.

L'utilizzo dell'azionamento manuale può attivare immediatamente l'apparecchiatura collegata. Il personale deve confermare che il movimento è sicuro prima di utilizzarlo. Dopo la sostituzione della valvola, è necessario controllare l'aria compressa immagazzinata e adottare misure per evitare movimenti improvvisi dell'attuatore.

Non:

• Applicare una tensione alla bobina errata.
• Installare la valvola mentre il circuito è pressurizzato.
• Bloccare le porte di scarico.
• Lasciare che una quantità eccessiva di nastro sigillante entri nella valvola.
• Scambiare i tubi A e B senza controllare il circuito.
• Tirare la spina per i fili.
• Utilizzare tubi o raccordi danneggiati.
• Lasciare inserito un comando manuale di bloccaggio.
• Modificare la bobina o il corpo valvola.
• Riprendere la produzione automatica prima di testare il meccanismo.

Le linee guida ufficiali rilevano che un'energizzazione continua e prolungata può aumentare la temperatura della bobina e influenzare la valvola o le apparecchiature vicine. È necessario prendere in considerazione un'adeguata gestione del calore laddove l'energizzazione prolungata è inevitabile.

Si prega di fornire:

1. Una fotografia completa della valvola installata.
2. Una fotografia ravvicinata dell'etichetta completa della valvola.
3. Una fotografia del codice articolo dell'apparecchiatura 03000630-01.
4. Una fotografia della presa elettrica.
5. Una fotografia che mostra tutti i tubi pneumatici.
6. Una fotografia della posizione di montaggio.
7. Una fotografia della targhetta del modello della macchina quando disponibile.

Una valvola non dovrebbe essere scelta solo perché:

• Il colore del corpo è simile.
• La dimensione fisica appare identica.
• La prima parte del modello è la stessa.
• La forma del connettore sembra simile.
• Il raccordo può essere avvitato nella porta.
• La fotografia del prodotto online ricorda la valvola installata.

Una piccola differenza nel suffisso può modificare la tensione, il tipo di spina, il soppressore, la filettatura, il design del pilota o il comportamento operativo.

Prima della spedizione, è possibile eseguire i seguenti controlli in base alle condizioni quotate e ai requisiti dell'ordine concordati.

I requisiti dei test funzionali devono essere concordati prima della conferma dell'ordine perché gli impianti necessari e le procedure di test possono variare.

No. La compatibilità dipende dalla configurazione della macchina e dal circuito pneumatico installato. Si prega di confermare il modello della macchina, l'etichetta originale completa, il codice articolo, la tensione, la spina, la disposizione delle porte, i raccordi e la posizione di montaggio prima di ordinare.

Il codice modello identifica una bobina standard da 24VDC. La potenza della macchina deve essere comunque misurata e confermata prima dell'installazione per evitare operazioni errate o danni elettrici.

Il codice LO identifica un ingresso della spina di tipo L senza il connettore di accoppiamento. Confermare se l'ordine richiede solo la valvola, un connettore separato, cavi, raccordi o un gruppo completo specifico per la macchina.

Non automaticamente. Altri modelli SY5000 possono avere caratteristiche diverse di attuazione, tensione, connettore, porta, filettatura, pilotaggio o posizione neutra. Il modello completo e i requisiti di controllo della macchina devono corrispondere.

Fornire la quantità richiesta, il codice articolo dell'attrezzatura, il modello completo della valvola, il modello della macchina, le fotografie dell'etichetta trasparente, la fotografia del connettore, la fotografia dell'installazione, la condizione richiesta, il paese di consegna e la data di consegna prevista.

Contatta il nostro team di vendita per informazioni su disponibilità, conferma di compatibilità, tempi di consegna, prezzi, imballaggio e spedizione internazionale.

Per ricevere un preventivo rapido e accurato, includere:

• Nome del prodotto.
• Codice articolo 03000630-01.
• Modello valvola SY5120-5LOU-01.
• Modello della macchina e numero di serie.
• Quantità richiesta.
• Fotografie nitide della valvola originale.
• Fotografie del connettore e della porta pneumatica.
• Stato del prodotto richiesto.
• Paese di consegna.
• Data di consegna richiesta.

Accogliamo con favore richieste da fabbriche SMT, società di manutenzione di apparecchiature, ricondizionatori di macchine, distributori industriali e produttori di elettronica in Europa, Nord America, Sud-Est asiatico e altri mercati internazionali.
