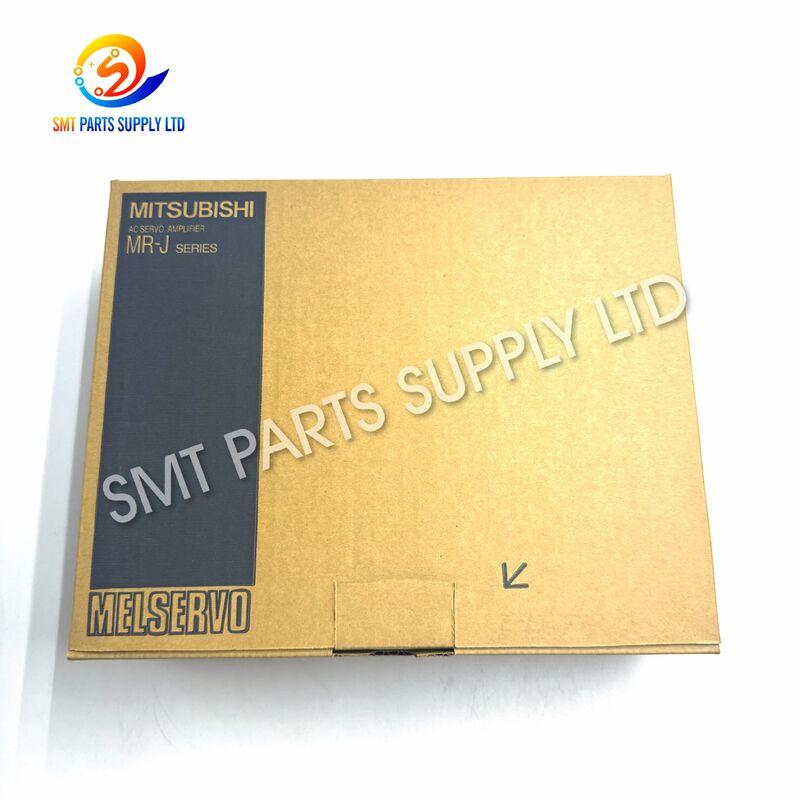

Servoazionamento JUKI 40026790 FX-1R YB MR-J2S-70B-PY096

JUKI 40026790 FX-1R YB Servo Driver MR-J2S-70B-PY096

Il JUKI 40026790 MR-J2S-70B-PY096 YB Servo Driver è un componente di controllo del movimento progettato per le compatibili macchine pick and place SMT JUKI FX-1R. Viene utilizzato principalmente per controllare il servomotore dell'asse YB, convertendo i comandi dal controller della macchina in un movimento preciso del motore durante le operazioni di assemblaggio PCB.

L'MR-J2S-70B-PY096 appartiene alla serie di amplificatori servo MR-J2S-B e ha un potenza nominale in uscita di 0,75 kW. La sua architettura di controllo compatibile con SSCNET supporta una comunicazione stabile tra il controller della macchina e il sistema servo, contribuendo a mantenere un'accelerazione, un posizionamento, una decelerazione e un arresto fluidi.

Questo driver è adatto per la manutenzione di apparecchiature SMT, la sostituzione di amplificatori servo, il ricondizionamento di macchine e l'inventario di pezzi di ricambio. Quando un FX-1R presenta allarmi servo sull'asse YB, movimenti anomali o un guasto confermato dell'amplificatore, il controllo del 40026790 / MR-J2S-70B-PY096 è una parte importante della risoluzione dei problemi.

Causa – Perché il Servo Driver Potrebbe Aver Bisogno di Sostituzione

I servo driver operano continuamente in condizioni di lavoro elettriche, termiche e meccaniche. Dopo lunghi periodi di produzione, possono verificarsi guasti o un funzionamento instabile.

I sintomi comuni includono:

• Allarme servo asse YB
• L'asse non può entrare nello stato servo-ready
• Movimento irregolare o instabile
• Deviazione di posizionamento
• Arresto inaspettato dell'asse
• Richieste di reset servo ripetute
• Accelerazione o decelerazione anomala
• Errori servo relativi alla comunicazione

Le possibili cause includono componenti elettronici invecchiati, temperatura eccessiva dell'armadio, alimentazione instabile, cavi danneggiati, guasti dell'encoder, resistenza meccanica eccessiva o contaminazione all'interno dell'armadio elettrico.

Un allarme servo non significa sempre che il driver stesso sia difettoso. Prima della sostituzione, i tecnici di manutenzione dovrebbero anche ispezionare il motore, il cavo dell'encoder, il cavo di alimentazione, i connettori, la trasmissione meccanica e i parametri della macchina.

Soluzione – Sostituzione Corretta del Servo Driver

Se la risoluzione dei problemi conferma che l'amplificatore servo è danneggiato, la sua sostituzione con il modello corretto può aiutare a ripristinare il normale funzionamento dell'asse YB.

Per questa applicazione, le seguenti informazioni devono essere abbinate attentamente:

Il numero di modello completo è importante. Un servo driver MR-J2S dall'aspetto simile con una capacità o un suffisso diverso non dovrebbe essere considerato automaticamente intercambiabile.

Per una conferma accurata, si consiglia agli acquirenti di fornire una fotografia chiara dell'etichetta del driver originale prima di ordinare.

Specifiche

Funzioni Principali

Il servo driver svolge un ruolo essenziale nel sistema di controllo del movimento della macchina SMT.

Un funzionamento servo stabile è particolarmente importante nella produzione SMT ad alta velocità perché un movimento impreciso dell'asse può influire sull'efficienza del posizionamento dei componenti e sulla stabilità del ciclo della macchina.

Applicazione

Il 40026790 MR-J2S-70B-PY096 è utilizzato principalmente per la manutenzione di apparecchiature di posizionamento SMT FX-1R compatibili.

Le applicazioni tipiche includono:

• Sostituzione servo driver asse YB
• Manutenzione macchine SMT
• Riparazione linea di produzione
• Ricondizionamento macchine
• Manutenzione preventiva
• Manutenzione sistema di controllo del movimento
• Inventario critico di pezzi di ricambio

Per le fabbriche che gestiscono linee SMT più vecchie, tenere a magazzino il servo driver corretto può ridurre i tempi di inattività in caso di guasto imprevisto dell'amplificatore.

Questo componente è adatto per ambienti di produzione elettronica che producono assemblaggi PCB per elettronica di consumo, elettronica automobilistica, prodotti di controllo industriale, apparecchiature di comunicazione, prodotti LED e altre applicazioni elettroniche.

Come Funziona

Il servo driver funge da interfaccia elettronica tra il controller della macchina SMT e il servomotore.

1. Comando di Movimento

Il controller della macchina calcola la posizione, la velocità, l'accelerazione e la sequenza di movimento richieste per l'asse YB in base al programma di produzione.

2. Trasmissione Comando

Le informazioni di controllo del movimento vengono trasmesse all'amplificatore servo tramite il sistema di comunicazione compatibile.

3. Regolazione Potenza

Il servo driver converte l'energia elettrica in un'uscita motore controllata e regola la corrente fornita al motore.

4. Movimento Motore

Il servomotore aziona l'asse meccanico corrispondente in base alla posizione e alla velocità comandate.

5. Feedback Encoder

L'encoder del motore invia informazioni sulla posizione e sulla velocità effettive al sistema servo.

6. Regolazione Continua

Il servo driver confronta continuamente il movimento comandato con le informazioni di feedback e regola la corrente del motore per mantenere un movimento stabile.

Questo processo di controllo ad anello chiuso supporta un posizionamento preciso e un funzionamento ripetibile della macchina.

Protezione e Manutenzione

L'amplificatore servo incorpora funzioni di monitoraggio per condizioni anomale come:

• Sovracorrente
• Sovratensione
• Sovraccarico
• Sottotensione
• Sovravelocità
• Errori encoder
• Deviazione di posizionamento eccessiva
• Surriscaldamento motore

Quando si verifica ripetutamente un allarme, il personale di manutenzione dovrebbe identificare la causa effettiva prima di sostituire il driver.

Prima dell'installazione:

• Scollegare l'alimentazione della macchina.
• Attendere lo scarico dell'energia elettrica immagazzinata.
• Registrare le posizioni di cablaggio esistenti.
• Ispezionare i cavi di comunicazione e motore.
• Controllare i connettori per pin piegati o danneggiati.
• Confermare la corretta messa a terra.
• Verificare le condizioni del motore.
• Confermare i parametri della macchina.

Dopo l'installazione, i tecnici dovrebbero testare lo stato servo-ready, il movimento a bassa velocità, il ritorno all'origine, l'accuratezza del posizionamento e il normale funzionamento di produzione.

Come Scegliere il Modello Corretto

Scegliere un servo driver solo dall'aspetto o dalla potenza nominale può portare a un ordine errato.

Passaggio 1: Confermare il Numero di Parte

Verificare se la macchina utilizza:

40026790

Passaggio 2: Confermare il Modello Completo

Il modello completo del driver dovrebbe essere:

MR-J2S-70B-PY096

Il suffisso PY096 non deve essere ignorato.

Passaggio 3: Confermare il Modello Macchina

Verificare che l'apparecchiatura sia una compatibile:

JUKI FX-1R

Passaggio 4: Confermare l'Applicazione dell'Asse

Questo elenco è destinato all'asse:

Asse YB

Diversi assi della macchina possono utilizzare diversi servo driver.

Passaggio 5: Confrontare l'Etichetta Originale

Prima di ordinare, controllare:

• Modello completo del servo driver
• Numero di parte
• Capacità nominale
• Disposizione connettori
• Etichetta driver esistente
• Informazioni seriali della macchina

Informazioni Raccomandate per la Richiesta

Fornire questi dettagli aiuta a migliorare la conferma del modello e l'efficienza del preventivo.

FAQ

D1: A cosa serve il servo driver JUKI 40026790?

Viene utilizzato per il controllo del movimento servo dell'asse YB nelle macchine pick and place SMT JUKI FX-1R compatibili, supportando il movimento del motore, il posizionamento, l'accelerazione, la decelerazione e il funzionamento della macchina.

D2: Qual è la capacità di uscita dell'MR-J2S-70B-PY096?

L'MR-J2S-70B-PY096 è un amplificatore servo di classe 0,75 kW progettato per sistemi di controllo del movimento servo compatibili.

D3: Un altro servo driver MR-J2S può sostituire questo modello?

Non necessariamente. Il modello completo, la potenza nominale, il suffisso, il numero di parte della macchina, il tipo di comunicazione, l'applicazione dell'asse, i connettori e la configurazione della macchina devono essere verificati prima della sostituzione.

D4: Cosa devo fornire prima di ordinare?

Si prega di fornire il modello della macchina, il numero di parte, il modello completo del servo driver, la quantità richiesta e fotografie chiare dell'etichetta del driver esistente. Le informazioni sull'allarme possono anche aiutare nella conferma del modello.

D5: È adatto per la manutenzione di macchine SMT?

Sì. È adatto per la sostituzione dell'amplificatore servo, la manutenzione dell'FX-1R, la riparazione della linea di produzione, il ricondizionamento della macchina e l'inventario di pezzi di ricambio quando la configurazione originale della macchina utilizza 40026790 / MR-J2S-70B-PY096.

Contattaci

Stai cercando il JUKI 40026790 MR-J2S-70B-PY096 YB Servo Driver per FX-1R?

Inviaci la quantità richiesta, il modello della macchina e una foto chiara dell'etichetta del servo driver esistente. Possiamo assisterti con la verifica del modello, la conferma della disponibilità, le informazioni sulle condizioni, il preventivo, i dettagli dell'imballaggio e gli accordi di consegna.

Per urgenti esigenze di riparazione della macchina, si prega di fornire anche il codice di allarme servo o le informazioni sul guasto della macchina per aiutare a confermare la parte corretta in modo più efficiente.
