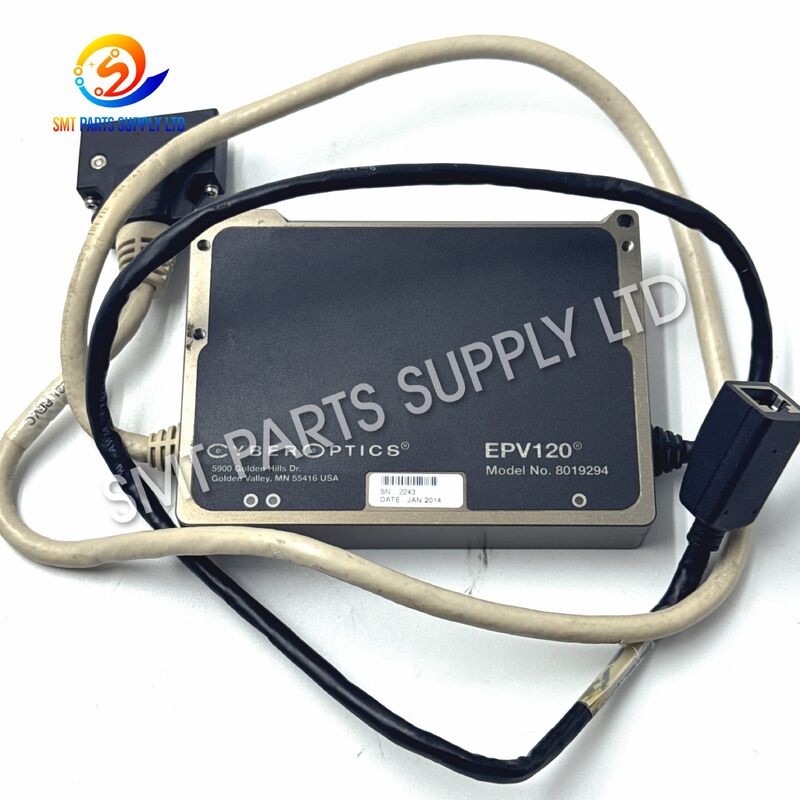

JUKI RX-6 40129657 CyberOptics 8019294 EPV120

JUKI RX-6 40129657 CyberOptics 8019294 EPV120

Il JUKI 40129657 EPV120, identificato anche come CyberOptics 8019294, è un modulo di visione specializzato utilizzato con la macchina di posizionamento JUKI RX-6 SMT. Il sistema EPV è associato a Embedded Process Verification, una funzione di monitoraggio del processo progettata per acquisire immagini durante le operazioni di prelievo e posizionamento dei componenti. La documentazione JUKI mostra che l'EPV può essere configurato per fotografare punti di posizionamento designati ed eseguire controlli di presenza dei componenti, mentre le informazioni tecniche RX-6 descrivono un sistema di telecamera miniaturizzata montata sulla testa utilizzato per la verifica del processo in tempo reale. ASi Tech

A differenza del LNC120, che esegue il centraggio dei componenti basato su laser, l'EPV120 appartiene al sistema di monitoraggio del posizionamento e verifica del processo. Questa distinzione è importante quando si selezionano parti di ricambio per una macchina RX-6. JUKI identifica l'LNC120 come sensore di riconoscimento laser, mentre l'EPV viene utilizzato per l'imaging e la verifica del posizionamento. Juki

Per le fabbriche che mantengono linee di produzione RX-6, un modulo EPV120 correttamente abbinato aiuta a ripristinare la capacità di monitoraggio del processo e supporta una risoluzione dei problemi più efficace di anomalie di prelievo, manipolazione dei componenti e posizionamento.

Causa

Le macchine di posizionamento SMT operano continuamente ad alta velocità e i sistemi di visione e monitoraggio installati attorno alla testa di posizionamento sono esposti a movimenti ripetuti, vibrazioni, polvere, variazioni di temperatura e lunghi cicli di produzione.

Quando un modulo correlato all'EPV diventa instabile o danneggiato, la macchina può perdere parte della sua capacità di verifica del processo.

Le situazioni comuni che possono portare all'ispezione o alla sostituzione includono:

L'EPV è particolarmente utile perché i problemi di posizionamento possono verificarsi in diverse fasi. Un componente potrebbe non lasciare correttamente il feeder, potrebbe non essere tenuto saldamente dall'ugello, potrebbe cadere durante il trasferimento o potrebbe non rimanere posizionato correttamente dopo il posizionamento.

La funzione RX-6 EPV di JUKI è progettata per fornire informazioni basate su immagini relative a questi eventi di produzione, consentendo agli operatori di ottenere prove aggiuntive durante l'indagine sui problemi di processo. 51Smt PDF

Un modulo di monitoraggio difettoso, quindi, non influisce semplicemente sull'acquisizione delle immagini. Può anche ridurre la quantità di informazioni di processo disponibili per il personale di manutenzione e controllo qualità.

Soluzione

La sostituzione di un EPV120 danneggiato o instabile con un'unità 40129657 / CyberOptics 8019294 correttamente abbinata può aiutare a ripristinare la capacità di Embedded Process Verification prevista della configurazione RX-6 compatibile. Il numero di parte JUKI 40129657 è documentato come EPV120, mentre i riferimenti alle parti industriali associano lo stesso gruppo a CyberOptics 8019294.

Dopo la sostituzione, i tecnici dovrebbero confermare che il modulo sia installato correttamente, collegato elettricamente, riconosciuto dalla macchina e funzionante con il software e le impostazioni di produzione corrette.

Il sistema EPV può essere configurato all'interno dei dati di produzione RX-6 per controllare se vengono acquisite immagini e se viene eseguito il controllo di presenza dei componenti. La documentazione della macchina include modalità operative EPV selezionabili anziché trattare il dispositivo come una semplice telecamera autonoma. 51Smt PDF

Per questo motivo, la sostituzione dovrebbe normalmente includere sia l'ispezione hardware che la verifica funzionale.

Controlli Raccomandati Dopo l'Installazione

Il modulo deve essere maneggiato come un componente ottico ed elettronico di precisione. Evitare di toccare le superfici ottiche e proteggere l'unità da contaminazione, urti meccanici e scariche elettrostatiche durante l'installazione.

Specifiche

Gli identificatori EPV120, 40129657 e CyberOptics 8019294 sono associati nei riferimenti di parti disponibili, e la documentazione RX-6 conferma l'uso dell'EPV come funzione di verifica del processo.

Differenza EPV120 e LNC120

Questi due componenti RX-6 non devono essere confusi.

JUKI descrive l'RX-6 come utilizzante l'LNC120 per il centraggio laser, mentre il suo sistema di monitoraggio del posizionamento/EPV utilizza l'imaging per controllare gli eventi di produzione. Juki

Questa distinzione è particolarmente importante quando i clienti forniscono solo una descrizione come "sensore RX-6" o "telecamera RX-6."

Applicazione

Il JUKI EPV120 40129657 è destinato all'uso in ambienti di assemblaggio SMT che operano con apparecchiature RX-6 compatibili.

Le applicazioni tipiche includono:

Un importante vantaggio delle immagini di monitoraggio del processo è la risoluzione dei problemi. Quando si verifica un difetto di posizionamento, il personale di produzione può utilizzare le informazioni di processo registrate per distinguere tra diverse possibili cause anziché fare affidamento solo sul PCB finito.

Ad esempio, l'operatore potrebbe dover determinare se un componente era disponibile prima del prelievo, se il prelievo è avvenuto correttamente o se si è verificata una situazione anomala attorno alla fase di posizionamento.

Le descrizioni industriali del sistema RX-6 EPV notano che le telecamere miniaturizzate integrate attorno alla testa possono catturare le fasi prima e dopo il prelievo e il posizionamento, fornendo dati utili per l'analisi dei guasti e la tracciabilità del processo. FlipHTML5

Come Funziona

EPV sta per Embedded Process Verification. Sull'RX-6, il sistema è integrato nel processo di posizionamento anziché funzionare come una macchina di ispezione separata a valle.

Durante il funzionamento programmato, la macchina può utilizzare l'EPV per acquisire immagini in punti di produzione selezionati. La documentazione operativa RX-6 di JUKI consente specificamente impostazioni EPV per fotografare i punti di posizionamento ed eseguire il giudizio di presenza del componente. 51Smt PDF

La sequenza operativa generale può essere riassunta come segue:

1. Preparazione Componente

La testa di posizionamento si muove verso la posizione del feeder programmata per raccogliere il componente richiesto.

1. Monitoraggio Prelievo

A seconda della configurazione di produzione ed EPV, le informazioni immagine possono essere ottenute attorno al processo di prelievo.

1. Trasferimento Componente

La macchina trasferisce il componente verso la posizione di posizionamento PCB programmata.

1. Monitoraggio Posizionamento

Il sistema EPV acquisisce informazioni associate al processo di posizionamento.

1. Verifica

Le immagini o le informazioni di ispezione possono essere utilizzate per aiutare a determinare se è presente la condizione del componente attesa.

1. Analisi Processo

Quando si verifica un'anomalia di produzione, le informazioni EPV disponibili possono aiutare i tecnici ad analizzare dove si è verificato il problema.

Questo processo fornisce al personale di manutenzione più informazioni rispetto a un semplice allarme macchina.

È anche importante capire che l'EPV120 non sostituisce il centraggio componenti LNC120. La tecnologia di riconoscimento laser di JUKI calcola la posizione e l'angolo del componente utilizzando la misurazione laser, mentre l'EPV svolge un ruolo di monitoraggio del processo diverso. Juki

Come Scegliere

La selezione della corretta parte di ricambio EPV dovrebbe basarsi principalmente sul modello della macchina, sul numero di parte esistente, sull'identificazione del modulo e sulla configurazione fisica.

1. Confermare il Numero Parte JUKI

Verificare se l'unità esistente è contrassegnata:

40129657

Non selezionare una sostituzione solo perché sembra simile.

2. Confermare il Modello EPV

Verificare:

EPV120

Le macchine della serie RX possono contenere più componenti ottici e di rilevamento, quindi la designazione del modello è importante.

3. Confermare il Numero CyberOptics

Dove visibile, verificare se l'unità riporta:

8019294

I riferimenti alle parti disponibili associano CyberOptics 8019294 a JUKI 40129657 EPV120.

4. Confermare la Macchina

Questo prodotto è associato alla piattaforma JUKI RX-6. La configurazione della macchina dovrebbe comunque essere verificata prima dell'ordine poiché le apparecchiature di produzione potrebbero avere specifiche della testa diverse o modifiche precedenti.

5. Non Confondere EPV120 con LNC120

Questo è uno dei punti di selezione più importanti.

Se hai bisogno di 40129658 / CyberOptics 8017990, ti stai riferendo all' unità di riconoscimento laser LNC120, non all'EPV120 40129657.

6. Inviare Foto Prima dell'Ordine

Per una conferma più rapida, fornire:

Una corretta identificazione prima della spedizione può ridurre i ritardi di installazione e gli inutili tempi di inattività della produzione.

FAQ

D1: A cosa serve il JUKI 40129657 EPV120?

L'EPV120 è associato al sistema RX-6 Embedded Process Verification. Supporta il monitoraggio basato su immagini attorno alle operazioni di prelievo e posizionamento dei componenti, aiutando il personale di produzione a verificare la presenza dei componenti, a conservare le informazioni di processo e a indagare sulle anomalie di posizionamento SMT. 51Smt PDF

D2: L'EPV120 è lo stesso del sensore laser LNC120?

No. EPV120 e LNC120 svolgono funzioni diverse. L'EPV120 è associato alla verifica del processo di posizionamento basata su immagini, mentre l'LNC120 è l'unità di riconoscimento laser utilizzata per il centraggio e la misurazione della posizione dei componenti. Juki

D3: Quale macchina utilizza il JUKI 40129657 EPV120?

Il 40129657 EPV120 è associato alla macchina di posizionamento JUKI RX-6 SMT. I clienti dovrebbero confermare l'etichetta della parte esistente e la configurazione della macchina prima di ordinare una sostituzione. 富士泰

D4: CyberOptics 8019294 è equivalente a JUKI 40129657?

I riferimenti alle parti identificano CyberOptics 8019294 insieme a JUKI 40129657 / EPV120. Per la conferma dell'acquisto, confrontare l'etichetta completa, l'unità fisica, la disposizione dei connettori e il modello della macchina prima della spedizione.

D5: Quali informazioni devo fornire per una richiesta?

Si prega di fornire il modello della macchina, la quantità richiesta, il numero parte JUKI, il numero CyberOptics e una foto chiara dell'etichetta del modulo EPV esistente. Ciò consente una conferma di compatibilità e una preparazione del preventivo più rapide.
