Macchina automatica per la pulizia degli ugelli SMT per la manutenzione Pick-and-Place

Macchina automatica per la pulizia degli ugelli SMT per la manutenzione di pick-and-place

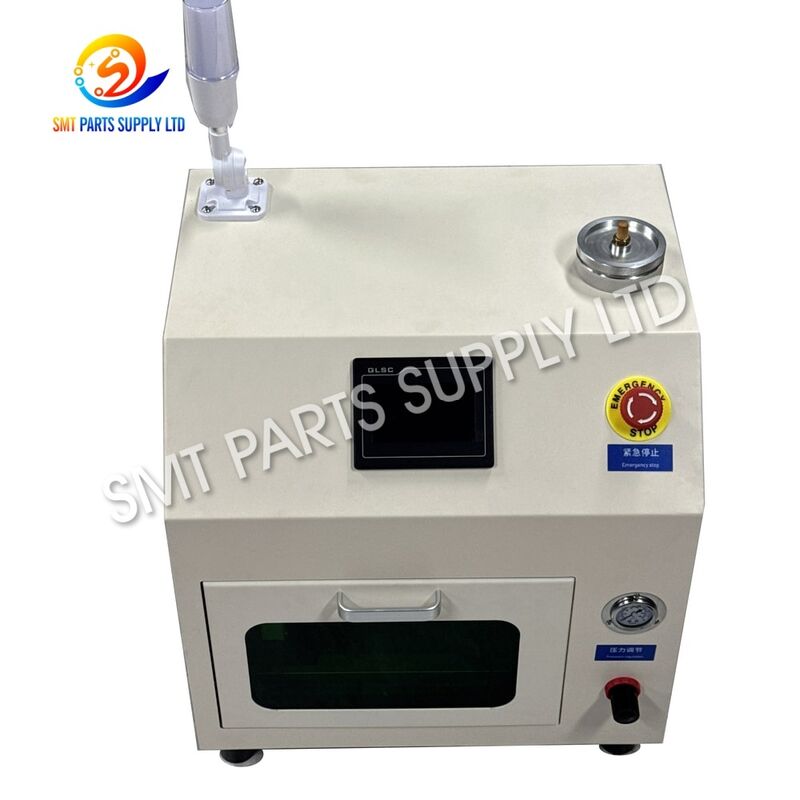

La Macchina automatica per la pulizia degli ugelli SMT è un'attrezzatura di manutenzione professionale sviluppata per la pulizia di ugelli di aspirazione di precisione utilizzati nelle macchine pick-and-place SMT. Durante la produzione continua, le punte degli ugelli e i passaggi interni del vuoto possono accumulare gradualmente polvere di componenti, residui di flussante, particelle di pasta saldante, contaminazione da adesivi e altri detriti fini. Questi contaminanti possono limitare il flusso d'aria e contribuire a un'instabile raccolta di componenti, a un aumento dei tentativi di raccolta o a una ridotta efficienza di produzione.

La macchina utilizza un processo di pulizia controllato per raggiungere sia la superficie dell'ugello che gli stretti passaggi di aspirazione interni. Dopo la pulizia, l'aria compressa aiuta a rimuovere l'umidità residua e prepara gli ugelli per l'ispezione o il riutilizzo.

Rispetto alla ripetuta pulizia manuale o all'inserimento di aghi di pulizia in piccole aperture degli ugelli, la pulizia automatica in batch fornisce un metodo di manutenzione più coerente ed efficiente. Diverse dimensioni di ugelli possono essere supportate tramite appositi portaugelli o maschere personalizzate, rendendo l'attrezzatura adatta per fabbriche SMT, produttori EMS e reparti di manutenzione delle attrezzature.

Causa

Perché gli ugelli SMT si contaminano?

Gli ugelli pick-and-place operano continuamente sotto vuoto mentre raccolgono e posizionano ripetutamente componenti elettronici. Anche in un ambiente di produzione SMT controllato, particelle microscopiche possono accumularsi gradualmente all'interno o attorno all'ugello.

Le tipiche fonti di contaminazione includono:

Un ugello contaminato non appare sempre visibilmente sporco. Particelle fini all'interno di uno stretto passaggio di aspirazione possono ridurre il flusso d'aria anche quando la superficie esterna appare accettabile.

Comuni problemi di produzione correlati a ugelli sporchi

La contaminazione degli ugelli può contribuire a:

• Fallimento della raccolta dei componenti.
• Tentativi di raccolta ripetuti.
• Livello di vuoto instabile.
• Caduta di componenti durante il movimento.
• Posizionamento irregolare dei componenti.
• Aumento degli allarmi della macchina.
• Riduzione dell'efficienza di posizionamento.
• Ispezione più frequente degli ugelli.
• Sostituzione non necessaria degli ugelli.
• Ulteriori tempi di inattività per la manutenzione.

La pulizia regolare costituisce quindi una parte importante della manutenzione preventiva SMT.

Soluzione

Pulizia automatica per una manutenzione degli ugelli più coerente

Il pulitore per ugelli SMT fornisce un'alternativa controllata alla ripetitiva pulizia manuale.

Gli operatori posizionano più ugelli nell'apposita maschera di pulizia e avviano il ciclo di pulizia selezionato. Il sistema dirige il flusso di pulizia verso le aperture degli ugelli e i passaggi interni per allentare e rimuovere la contaminazione accumulata.

Dopo la fase di pulizia, l'aria compressa rimuove l'umidità residua dal corpo dell'ugello e dal passaggio di aspirazione.

Il processo completo aiuta a standardizzare la manutenzione degli ugelli e a ridurre la dipendenza dalla tecnica dell'operatore.

Principali vantaggi

Riduci i rischi associati alla pulizia manuale

I metodi di pulizia tradizionali a volte coinvolgono aghi, fili metallici, spazzole o soffi d'aria manuali.

Questi metodi possono essere utili per la manutenzione di base ma possono presentare svantaggi se usati in modo errato.

Gli strumenti affilati possono graffiare o deformare le aperture di precisione degli ugelli. La pulizia manuale può pulire l'esterno lasciando contaminazione all'interno del passaggio del vuoto. Anche il solo soffio d'aria può essere insufficiente per i residui appiccicosi.

La pulizia automatica offre un processo più sistematico per la manutenzione di routine degli ugelli.

Specifiche

Specifiche tecniche generali

Le specifiche esatte dipendono dalla configurazione della macchina selezionata e dalla maschera per ugelli.

Requisiti operativi raccomandati

L'aria compressa pulita è particolarmente importante perché l'aria di fabbrica contaminata può introdurre umidità, olio o particelle durante il processo di asciugatura.

Applicazione

La macchina automatica per la pulizia degli ugelli è adatta per la manutenzione regolare in un'ampia gamma di ambienti di produzione elettronica.

Linee di produzione SMT

Le linee di produzione che utilizzano macchine pick-and-place possono utilizzare il pulitore come parte della manutenzione programmata degli ugelli. Gli ugelli possono essere puliti durante la manutenzione preventiva, i cambi di prodotto o quando vengono rilevate prestazioni di raccolta anomale.

Produzione EMS

Le fabbriche EMS spesso utilizzano più piattaforme macchina ed elaborano molte dimensioni di componenti. Un sistema di pulizia in batch aiuta i team di manutenzione a gestire in modo più efficiente un inventario di ugelli più ampio.

Produzione High-Mix

La produzione high-mix cambia frequentemente componenti, alimentatori e combinazioni di ugelli. Ugelli di ricambio puliti aiutano i tecnici a preparare le macchine più velocemente per il prossimo programma di produzione.

Produzione ad alto volume

Le fabbriche che gestiscono continuamente diverse macchine di posizionamento possono accumulare un gran numero di ugelli che richiedono manutenzione. L'elaborazione automatica in batch può ridurre il lavoro richiesto per la pulizia manuale individuale.

Centri di riparazione SMT

Le aziende di riparazione e assistenza di attrezzature possono pulire gli ugelli prima dell'ispezione, del test del vuoto o della restituzione ai clienti.

Settori tipici

• Elettronica automobilistica.
• Elettronica di consumo.
• Prodotti per il controllo industriale.
• Apparecchiature di comunicazione.
• Produzione di LED.
• Produzione di alimentatori.
• Elettronica per computer.
• Produzione di dispositivi intelligenti.
• Assemblaggio di elettronica medica.
• Servizi di assemblaggio PCB.

Tipi di ugelli applicabili

Con un apposito supporto o una maschera personalizzata, l'attrezzatura può supportare diverse strutture di ugelli pick-and-place, tra cui:

• Ugelli per chip piccoli.
• Ugelli di aspirazione SMT standard.
• Ugelli per posizionamento IC.
• Ugelli BGA.
• Ugelli per connettori.
• Ugelli per componenti grandi.
• Ugelli micro di precisione.
• Ugelli a vuoto di forma speciale.

Poiché le dimensioni degli ugelli variano considerevolmente, la compatibilità deve essere verificata prima dell'ordine.

Per ugelli speciali, si consiglia ai clienti di fornire il numero di parte dell'ugello, il modello della macchina, fotografie e dimensioni fisiche.

Come funziona

Passaggio 1: Ispezionare gli ugelli

Prima della pulizia, ispezionare visivamente ogni ugello.

Gli ugelli con punte incrinate, usura grave, deformazione o danni meccanici devono essere separati. La pulizia rimuove la contaminazione ma non può riparare danni fisici.

Passaggio 2: Caricare la maschera per ugelli

Installare gli ugelli nell'apposita maschera.

Il corretto posizionamento aiuta a mantenere l'allineamento durante il ciclo di pulizia e garantisce che il flusso di pulizia raggiunga le aree richieste.

Passaggio 3: Confermare le condizioni della macchina

Prima di iniziare, controllare:

• Acqua di pulizia.
• Alimentazione aria compressa.
• Installazione della maschera.
• Impostazioni di pulizia.
• Impostazioni di asciugatura.
• Condizioni operative della macchina.

Passaggio 4: Avviare la pulizia automatica

La macchina dirige un flusso di pulizia controllato verso l'ugello.

Il processo è progettato per raggiungere l'apertura dell'ugello e il passaggio di aspirazione interno, aiutando a dislodare polvere e residui di produzione.

Passaggio 5: Asciugatura automatica ad aria

Dopo la pulizia, l'aria compressa rimuove l'acqua residua dalla superficie dell'ugello e dal passaggio interno.

Ciò riduce il lavoro di asciugatura manuale e prepara l'ugello per l'ispezione successiva.

Passaggio 6: Ispezione finale

Rimuovere gli ugelli puliti e ispezionarli prima di rimetterli in produzione.

Ove disponibile, è possibile verificare anche le prestazioni del vuoto.

Flusso di lavoro di pulizia

Pulizia automatica vs. Pulizia manuale

La pulizia automatica non elimina i requisiti di ispezione. Fornisce una fase di pulizia più efficiente e ripetibile all'interno del processo di manutenzione completo.

Come scegliere

1. Confermare la macchina pick-and-place

Diverse macchine di posizionamento utilizzano diversi design di ugelli.

Fornire il modello della macchina quando si richiede un preventivo in modo che l'applicazione dell'ugello possa essere verificata.

2. Fornire il numero di parte dell'ugello

Il numero di parte dell'ugello è uno dei riferimenti più utili per confermare la compatibilità della maschera.

Se il numero di parte non è disponibile, devono essere fornite fotografie chiare e dimensioni.

3. Confermare le dimensioni degli ugelli

Per maschere personalizzate, le dimensioni utili includono:

4. Determinare la quantità di pulizia

Considerare quanti ugelli vengono normalmente puliti contemporaneamente.

Un reparto di manutenzione che elabora grandi quantità dovrebbe selezionare una configurazione che supporti un'efficiente pulizia in batch.

Le fabbriche con manutenzione solo occasionale potrebbero preferire una configurazione più compatta.

5. Valutare la varietà di ugelli

Se una fabbrica utilizza diverse piattaforme pick-and-place, una macchina con maschere intercambiabili o personalizzate può fornire maggiore flessibilità.

Ciò consente a un pulitore di supportare diverse famiglie di ugelli invece di limitare l'attrezzatura a un formato di ugello specifico.

6. Confermare le utenze di fabbrica

Prima di ordinare, confermare:

• Tensione elettrica.
• Frequenza elettrica.
• Disponibilità di aria compressa.
• Requisiti idrici.
• Posizione di installazione.

Fornire queste informazioni durante il preventivo aiuta a garantire che la configurazione della macchina corrisponda alla fabbrica di destinazione.

7. Considerare i futuri requisiti di produzione

Non selezionare la macchina solo in base al volume attuale degli ugelli.

Se la linea di produzione è in espansione, la selezione di un sistema di maschere flessibile può fornire capacità aggiuntiva per la futura manutenzione degli ugelli.

Pratica di manutenzione raccomandata

Per prestazioni stabili della macchina:

• Utilizzare acqua pulita secondo i requisiti dell'attrezzatura.
• Mantenere la camera di pulizia libera da eccessivi residui.
• Ispezionare regolarmente le maschere per ugelli.
• Controllare l'alimentazione dell'aria per olio e umidità.
• Sostituire o mantenere i filtri quando necessario.
• Mantenere i passaggi di scarico liberi.
• Ispezionare periodicamente tubi e connettori.
• Separare gli ugelli fisicamente danneggiati prima della pulizia.
• Ispezionare gli ugelli dopo ogni ciclo di pulizia.
• Registrare i numeri di parte degli ugelli che falliscono frequentemente.

Un registro di manutenzione standardizzato può aiutare a identificare gli ugelli che causano ripetutamente problemi di raccolta e potrebbero richiedere la sostituzione anziché un'ulteriore pulizia.

FAQ

D1: Questa macchina può pulire ugelli SMT di diverse marche?

Sì. Il pulitore può essere configurato per diverse dimensioni di ugelli pick-and-place utilizzando maschere adeguate o personalizzate. Si prega di fornire il modello della macchina, il numero di parte dell'ugello e le fotografie dell'ugello per la conferma della compatibilità.

D2: Quale mezzo di pulizia viene normalmente utilizzato?

L'acqua purificata o l'acqua deionizzata viene comunemente utilizzata per la normale pulizia degli ugelli. Il mezzo di pulizia corretto dovrebbe sempre seguire la configurazione e i requisiti di manutenzione della macchina selezionata.

D3: La macchina può pulire più ugelli contemporaneamente?

Sì. Il sistema è progettato per la pulizia in batch. La capacità effettiva dipende dalle dimensioni dell'ugello, dal design della maschera e dalla configurazione della macchina. Ugelli grandi o di forma speciale potrebbero richiedere diverse disposizioni della maschera.

D4: La pulizia ripristina gli ugelli danneggiati?

No. La pulizia può rimuovere la contaminazione che limita il passaggio del vuoto, ma non può riparare punte di ugelli incrinate, piegate, usurate o meccanicamente danneggiate. Gli ugelli danneggiati devono essere sostituiti.

D5: Quali informazioni devo inviare per un preventivo?

Si prega di fornire il modello della macchina pick-and-place, il numero di parte dell'ugello, le foto dell'ugello, le dimensioni approssimative, la quantità di pulizia richiesta, il paese di destinazione e le specifiche elettriche preferite. Queste informazioni ci aiutano a raccomandare la configurazione appropriata.

Contattaci per soluzioni di pulizia degli ugelli SMT

Hai bisogno di una macchina per la pulizia degli ugelli adatta per la tua linea di produzione SMT?

Invii il modello della macchina, il numero di parte dell'ugello, le foto dell'ugello e la quantità di pulizia prevista. Il nostro team può aiutarti a confermare la compatibilità dell'ugello, la configurazione della maschera e la capacità di pulizia adatta in base ai tuoi requisiti di manutenzione.

Supportiamo soluzioni di maschere per ugelli standard e personalizzate per diversi ambienti di produzione SMT.

Contattaci oggi stesso per dettagli tecnici, raccomandazioni sulla configurazione, tempi di consegna e preventivo.
