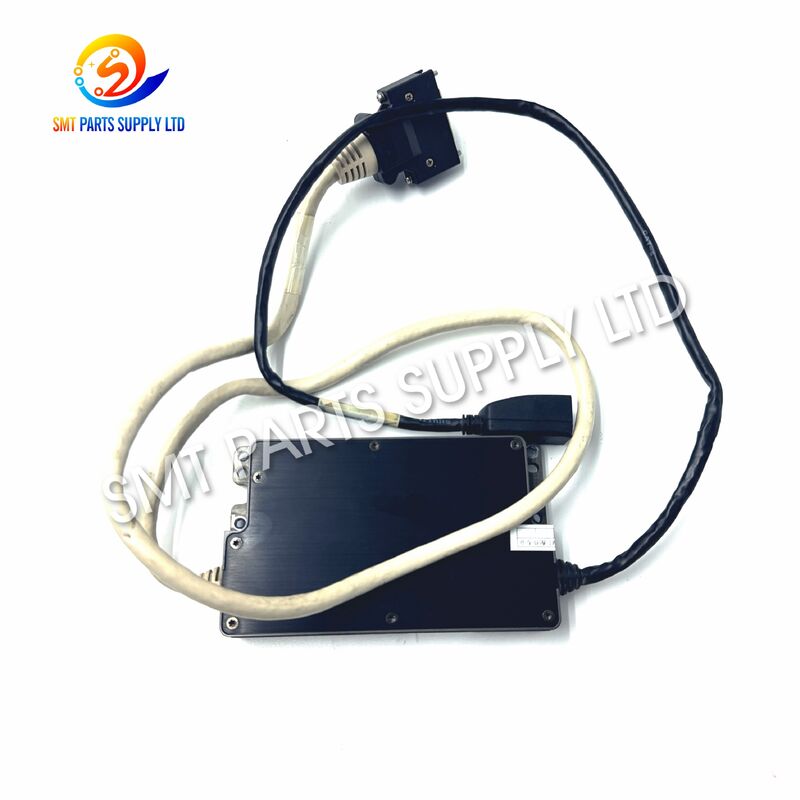

Sensore laser JUKI LNC120 40129658 per montatore RX-6 SMT

Il sensore laser JUKI LNC120 40129658 per montatore SMT RX-6

Il sensore laser JUKI LNC120 40129658 è un componente di riconoscimento di precisione utilizzato nelle apparecchiature di posizionamento SMT RX-6 compatibili. Comunemente associato a CyberOptics 8017990, l'LNC120 supporta il centraggio dei componenti basato su laser durante il processo di prelievo e posizionamento.

Dopo che un componente è stato prelevato dall'ugello di posizionamento, il sistema di riconoscimento laser misura la sua posizione e orientamento rotazionale. La macchina può quindi calcolare la correzione necessaria prima di montare il componente sul PCB.

Questo metodo di riconoscimento al volo aiuta a mantenere cicli di produzione rapidi poiché i componenti applicabili possono essere misurati mentre la testa di posizionamento è in movimento. Per le fabbriche SMT che utilizzano apparecchiature della serie RX, l'LNC120 è un importante pezzo di ricambio per mantenere un riconoscimento affidabile, un allineamento stabile dei componenti e prestazioni di posizionamento coerenti.

Causa — Perché si verificano problemi di riconoscimento laser

Il sensore laser opera continuamente in un ambiente di produzione SMT esigente. Nel tempo, le prestazioni di riconoscimento possono essere influenzate da contaminazione, problemi di connettori, impatti meccanici, componenti elettronici invecchiati, calibrazione errata o problemi altrove nel sistema di posizionamento.

I sintomi tipici includono:

Un allarme relativo al laser non significa sempre che l'LNC120 stesso sia guasto.

Prima di sostituire il sensore, i tecnici dovrebbero anche ispezionare l'ugello, la posizione di prelievo dell'alimentatore, la condizione del vuoto, i cavi, i connettori, i parametri del componente e la calibrazione della macchina.

Una diagnosi corretta può ridurre la sostituzione non necessaria di parti e i tempi di inattività della produzione.

Soluzione — Sostituzione corretta per la manutenzione del riconoscimento RX-6

Quando l'ispezione conferma che il sensore laser installato è difettoso o instabile, la sua sostituzione con la configurazione LNC120 corretta può aiutare a ripristinare il normale funzionamento del riconoscimento.

Per questo prodotto, le principali informazioni di identificazione sono:

Per acquisti affidabili, gli acquirenti dovrebbero confrontare l'etichetta del sensore originale, la disposizione dei connettori, la struttura di montaggio e il modello della macchina prima di ordinare.

Assemblaggi laser dall'aspetto simile possono avere specifiche elettriche o applicazioni macchina diverse. Il numero di parte esatto dovrebbe sempre essere trattato come riferimento di selezione primario.

Specifiche

Funzioni principali

L'LNC120 viene utilizzato principalmente per fornire informazioni di riconoscimento dei componenti al sistema di posizionamento.

Le sue funzioni principali includono:

Il sensore è solo una parte del sistema di controllo completo del posizionamento. Le prestazioni di posizionamento finali dipendono anche dalla calibrazione della macchina, dalla condizione dell'ugello, dalla programmazione dei componenti, dall'accuratezza meccanica e dalla stabilità dell'alimentatore.

Applicazione

L'LNC120 40129658 è adatto per applicazioni di manutenzione e sostituzione in ambienti di produzione SMT professionali che utilizzano apparecchiature di posizionamento compatibili.

Le applicazioni tipiche includono:

• Assemblaggio PCB di elettronica di consumo

• Produzione di elettronica automobilistica

• Produzione di schede di controllo industriale

• Assemblaggio di apparecchiature di comunicazione

• Produzione di elettronica a LED

• Produzione di PCB di alimentatori

• Assemblaggio di moduli elettronici

• Produzione a contratto EMS

• Produzione SMT ad alto mix

• Linee di posizionamento ad alto volume

È particolarmente utile per le fabbriche che richiedono un supporto affidabile di pezzi di ricambio per ridurre i tempi di inattività causati da problemi di riconoscimento dei componenti.

Scenari di manutenzione tipici

1. Riparazione errori di riconoscimento

Errori di riconoscimento ripetuti possono indicare un problema nel sistema di riconoscimento laser. Dopo aver controllato ugelli, alimentatori, vuoto, parametri, cavi e calibrazione, l'LNC120 può essere valutato come possibile articolo di sostituzione.

2. Scorte preventive di pezzi di ricambio

Le fabbriche che gestiscono diverse macchine RX-6 possono tenere in magazzino componenti critici di riconoscimento per ridurre le interruzioni di produzione in caso di guasti hardware imprevisti.

3. Ricondizionamento macchine usate

Quando una macchina della serie RX viene ricondizionata per la produzione, il sistema di riconoscimento potrebbe richiedere ispezione e sostituzione dei componenti prima che la macchina ritorni all'operatività regolare.

4. Ripristino linea di produzione

Un sensore di ricambio compatibile può aiutare i team di manutenzione a ripristinare il funzionamento della macchina quando l'unità originale è stata confermata come difettosa.

5. Miglioramento della stabilità del riconoscimento

La sostituzione di un'unità laser danneggiata o instabile può aiutare a recuperare un riconoscimento coerente dei componenti quando il guasto ha origine dal sensore stesso.

Come funziona

L'LNC120 opera durante il ciclo di manipolazione dei componenti della testa di posizionamento.

Passaggio 1 — Prelievo componente

L'ugello di posizionamento preleva un componente dall'alimentatore, dal vassoio o da un'altra unità di alimentazione componenti.

Passaggio 2 — Scansione laser

Il componente attraversa l'area di riconoscimento laser mentre la testa di posizionamento si muove.

Passaggio 3 — Misurazione

Il sistema laser misura il profilo del componente e ne determina la posizione relativa.

Passaggio 4 — Calcolo rotazione

Il sistema di riconoscimento identifica la deviazione angolare dall'orientamento programmato.

Passaggio 5 — Correzione posizione

Il sistema di controllo della macchina calcola la correzione X, Y e rotazionale richiesta.

Passaggio 6 — Posizionamento componente

Dopo la correzione, il componente viene montato sulla posizione PCB programmata.

Questo processo supporta un riconoscimento efficiente senza richiedere movimenti non necessari verso una stazione di riconoscimento separata per ogni componente compatibile.

Perché il riconoscimento al volo è importante

La moderna produzione SMT richiede sia velocità che precisione.

L'LNC120 supporta il riconoscimento durante il movimento della testa, aiutando la macchina a combinare la misurazione dei componenti con il normale ciclo di prelievo e posizionamento.

Ciò offre diversi vantaggi di produzione:

Le prestazioni di produzione effettive dipendono dalla configurazione completa della macchina e dalle condizioni operative.

Confronto modelli correlati

Diverse generazioni di macchine JUKI utilizzano diversi assemblaggi di riconoscimento laser. Nomi simili o alloggiamenti simili non significano che i sensori siano intercambiabili.

Per una RX-6 che richiede 40129658, gli acquirenti dovrebbero selezionare l'LNC120 in base al numero di parte originale piuttosto che scegliere un altro sensore solo perché il suo aspetto sembra simile.

LNC120 vs. LNC60

I due prodotti svolgono funzioni di riconoscimento correlate ma sono destinati a diverse configurazioni di apparecchiature.

Come scegliere

Una corretta selezione del sensore può prevenire problemi di installazione e tempi di inattività non necessari della macchina.

1. Confermare il modello della macchina

Innanzitutto, confermare il modello esatto della macchina di posizionamento.

Per questo prodotto, l'applicazione principale è JUKI RX-6.

Non ordinare un sensore laser solo perché l'attrezzatura utilizza la tecnologia di posizionamento JUKI.

2. Confermare il numero di parte

Controllare l'etichetta sull'unità esistente.

Il numero di parte di destinazione per questo prodotto è:

40129658 / 401-29658

3. Confermare il modello del sensore

Il modello del sensore dovrebbe corrispondere a:

LNC120

Non sostituire automaticamente LNC60, LNC120-8, EPV120 o un altro assemblaggio laser.

4. Confrontare la configurazione del connettore

Controllare la quantità dei connettori, la posizione dei connettori, la disposizione dei cavi e l'interfaccia fisica.

5. Confrontare la struttura di montaggio

I punti di montaggio e la configurazione dell'alloggiamento dovrebbero corrispondere all'assemblaggio originale.

6. Fornire foto prima dell'ordine

Per una più rapida conferma della compatibilità, inviare fotografie chiare di:

• Etichetta prodotto originale

• Alloggiamento sensore

• Connettori

• Lato di montaggio

• Targhetta macchina se necessario

Informazioni richieste per la richiesta

Fornire informazioni complete aiuta a ridurre i tempi di conferma e gli errori di ordinazione.

Raccomandazioni per l'installazione

Poiché l'LNC120 è un componente elettronico e ottico di precisione, l'installazione dovrebbe essere eseguita da tecnici esperti di apparecchiature di posizionamento SMT.

Prima dell'installazione:

• Scollegare l'alimentazione della macchina secondo le procedure di manutenzione.

• Utilizzare una protezione ESD appropriata.

• Confermare nuovamente il numero di parte.

• Controllare i connettori per danni fisici.

• Mantenere pulita l'area del sensore.

• Evitare di toccare le superfici ottiche.

• Ispezionare l'area di montaggio prima di installare il sensore.

Dopo la sostituzione, la macchina dovrebbe essere controllata secondo la procedura di servizio applicabile.

I test possono includere:

• Conferma comunicazione sensore

• Controllo funzione di riconoscimento

• Test di prelievo

• Test di riconoscimento componente

• Verifica calibrazione

• Test di posizionamento

• Verifica ripetuta del ciclo di produzione

Non modificare i parametri della macchina senza la documentazione tecnica appropriata.

Riferimento per la risoluzione dei problemi

La sostituzione del sensore laser dovrebbe normalmente basarsi su una risoluzione sistematica dei problemi piuttosto che su un solo allarme della macchina.

FAQ

D1: Qual è lo scopo principale dell'LNC120 40129658?

L'LNC120 esegue il riconoscimento e il centraggio dei componenti basato su laser nelle apparecchiature di posizionamento compatibili. Misura la posizione e la rotazione del componente in modo che la macchina possa applicare correzioni prima di montare il pezzo sul PCB.

D2: Il 40129658 è adatto per il JUKI RX-6?

Sì. Il numero di parte 40129658 è associato al sistema di riconoscimento laser LNC120 utilizzato per le applicazioni RX-6. Gli acquirenti dovrebbero comunque verificare la configurazione originale della macchina e l'etichetta del sensore prima di ordinare.

D3: L'LNC120 può sostituire direttamente l'LNC60?

Non si deve presumere una sostituzione diretta. LNC120 e LNC60 sono associati a diverse generazioni di macchine e numeri di parte. Seguire sempre le specifiche dell'attrezzatura originale quando si seleziona una sostituzione.

D4: Cosa dovrei controllare prima dell'acquisto?

Confermare il modello della macchina, il modello del sensore, il numero di parte, il numero di riferimento, i connettori, la struttura di montaggio e l'etichetta originale. Fornire foto chiare è fortemente raccomandato per la verifica della compatibilità.

D5: La macchina richiede controlli dopo la sostituzione dell'LNC120?

Sì. Dopo l'installazione, il funzionamento del riconoscimento, la comunicazione, la calibrazione, le prestazioni di prelievo e i risultati di posizionamento dovrebbero essere controllati secondo la procedura di manutenzione della macchina pertinente.

Contattaci

Cerchi un Sensore laser JUKI RX-6 LNC120 40129658 per riparazioni macchina, inventario pezzi di ricambio o manutenzione linea di produzione?

Si prega di inviarci le seguenti informazioni:

• Modello macchina

• Numero parte

• Modello sensore

• Numero di riferimento CyberOptics

• Quantità richiesta

• Condizione richiesta

• Foto sensore originale

• Foto etichetta e connettore

Possiamo aiutarti a verificare la configurazione del prodotto prima del preventivo e assisterti nella selezione del pezzo di ricambio corretto per macchine SMT.

Invia il tuo numero di parte e la quantità richiesta per disponibilità, conferma compatibilità e preventivo.
