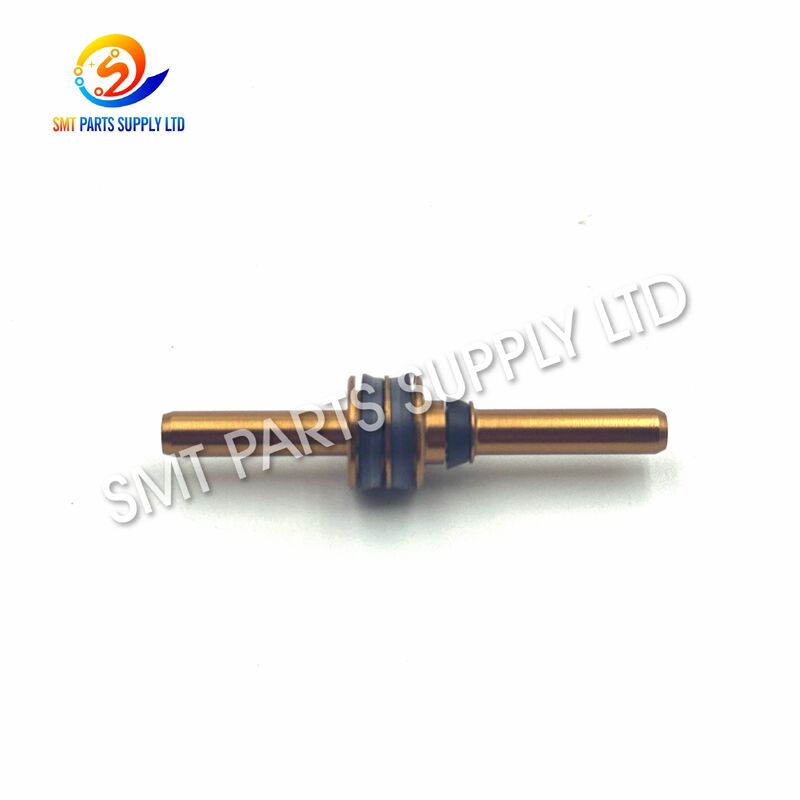

YAMAHA KV8-M7104-A0 Gruppo pistone in metallo lavorato di precisione per testa di posizionamento YV100XG

L'Assieme Pistone YAMAHA KV8-M7104-A0 è un componente di ricambio specifico per la macchina utilizzato nel corrispondente meccanismo pneumatico e meccanico della macchina pick and place SMT YV100XG. È progettato per supportare un movimento alternativo controllato all'interno della testa di posizionamento, aiutando la macchina a completare cicli stabili di prelievo, posizionamento e posizionamento dei componenti.

Durante la produzione SMT continua, il pistone originale può gradualmente sviluppare usura superficiale, contaminazione, attrito eccessivo o cambiamenti dimensionali. Queste condizioni possono portare a una risposta lenta della testa, a un movimento di ritorno incompleto, a un funzionamento pneumatico instabile o ad allarmi ripetuti della macchina. La sostituzione del componente usurato con l'assieme pistone KV8-M7104-A0 correttamente abbinato può aiutare a ripristinare la normale risposta meccanica e ridurre la sostituzione non necessaria di assiemi testa più grandi.

Questo prodotto è adatto per produttori di elettronica, fabbriche EMS, aziende di manutenzione SMT, rigeneratori di apparecchiature e distributori di pezzi di ricambio che richiedono una soluzione di manutenzione affidabile per YV100XG.

L'assieme pistone lavora all'interno di un sistema di movimento ad alta frequenza. Durante la normale produzione SMT, può completare migliaia di cicli operativi ogni giorno. L'uso a lungo termine, la manutenzione insufficiente, l'aria compressa contaminata, il deterioramento delle guarnizioni e un'installazione errata possono influire gradualmente sulle sue prestazioni.

Un problema al pistone non è sempre causato da un singolo fattore. I tecnici di manutenzione dovrebbero ispezionare l'intero sistema pneumatico e meccanico prima di installare un ricambio.

Il pistone si muove ripetutamente all'interno della sua guida o della sua sede. Nel tempo, l'attrito può gradualmente modificare la superficie di contatto, aumentare il gioco operativo o creare una resistenza al movimento irregolare.

Una leggera usura potrebbe non fermare immediatamente la macchina. Tuttavia, può evolvere in un movimento instabile, una risposta più lenta o un posizionamento di ritorno incompleto.

Le attrezzature SMT operano in aree di produzione controllate, ma polvere fine, lubrificante secco, detriti di componenti, residui di adesivo e altre contaminazioni possono comunque entrare nei meccanismi in movimento.

La contaminazione può causare:

• Aumento dell'attrito.
• Graffi superficiali.
• Blocchi intermittenti.
• Movimento più lento.
• Usura anomala delle guarnizioni.
• Risposta pneumatica incoerente.

Se il meccanismo del pistone richiede lubrificazione, un lubrificante insufficiente può aumentare il contatto diretto tra metalli e accelerare l'usura superficiale.

Anche un lubrificante errato può creare problemi. Alcuni prodotti possono attrarre polvere, danneggiare i materiali di tenuta o diventare appiccicosi dopo un'esposizione a lungo termine al calore e alla contaminazione di produzione.

Il pistone lavora normalmente insieme ai componenti di tenuta. Una guarnizione danneggiata o indurita può causare perdite d'aria, ridotta forza di movimento, risposta lenta o posizionamento instabile.

La sostituzione del solo pistone senza ispezionare le guarnizioni correlate potrebbe non risolvere completamente il problema originale della macchina.

La testa di posizionamento dipende da aria compressa pulita, asciutta e stabile. Umidità, olio, fluttuazioni di pressione o tubi dell'aria ristretti possono influire sul movimento del pistone.

I problemi comuni del sistema dell'aria includono:

• Bassa pressione operativa.
• Fluttuazione della pressione.
• Acqua nella linea dell'aria.
• Filtri contaminati.
• Passaggi dell'aria bloccati.
• Connessioni dei tubi allentate.
• Giunti pneumatici danneggiati.
• Risposta lenta della valvola a solenoide.

Un pistone può essere danneggiato se inserito con un angolo errato, installato nella direzione sbagliata o forzato in un foro contaminato.

Un serraggio errato o un disallineamento possono causare un carico laterale anomalo, con conseguente usura irregolare e movimento ristretto.

Una collisione della testa di posizionamento, un'installazione errata dell'ugello, un'interferenza con il PCB o un oggetto estraneo possono generare una forza meccanica eccessiva.

Sebbene il pistone possa non mostrare danni esterni evidenti, il suo movimento potrebbe diventare irregolare o incoerente dopo un impatto anomalo.

Quando l'ispezione conferma che il pistone esistente è usurato, graffiato, deformato, contaminato o difficile da muovere, la sua sostituzione con un Assieme Pistone KV8-M7104-A0 correttamente abbinato può aiutare a ripristinare il corrispondente meccanismo della testa di posizionamento YV100XG.

La sostituzione dovrebbe essere completata come parte di un processo di manutenzione completo. I tecnici dovrebbero ispezionare le guarnizioni correlate, la sezione di guida, la valvola pneumatica, le tubazioni dell'aria, il sensore e la posizione di montaggio prima di riavviare la produzione.

La sostituzione dell'assieme pistone interessato può essere più economica rispetto alla sostituzione di un'intera testa di posizionamento o di un modulo pneumatico più grande.

Un pezzo di ricambio chiaramente identificato consente ai team di manutenzione di ridurre i tempi di risoluzione dei problemi e di approvvigionamento.

Un pistone installato correttamente aiuta a supportare un movimento fluido e ripetibile all'interno del corrispondente meccanismo della testa.

Tenere il KV8-M7104-A0 nell'inventario di manutenzione può migliorare i tempi di risposta quando il componente originale si danneggia.

Il prodotto può essere incluso nella manutenzione programmata della macchina, in particolare per attrezzature che operano su turni lunghi o gestiscono volumi di produzione elevati.

Un numero di modello chiaro aiuta i team di acquisto, i tecnici e il personale di magazzino a gestire l'inventario in modo accurato.

La condizione esatta del prodotto deve essere confermata nel preventivo. Fotografie del prodotto e informazioni sull'ispezione possono essere fornite in base ai requisiti dell'ordine.

L'assieme pistone KV8-M7104-A0 è utilizzato principalmente per la riparazione e la manutenzione della corrispondente sezione di movimento pneumatico o meccanico all'interno della testa di posizionamento YV100XG.

Può essere utilizzato nei seguenti ambienti di produzione e servizio.

Adatto per linee di produzione SMT che assemblano circuiti stampati per:

• Elettrodomestici.
• Accessori per cellulari.
• Prodotti di comunicazione.
• Dispositivi intelligenti.
• Schede di controllo per consumatori.
• Apparecchiature audio e video.

Applicabile a fabbriche che producono:

• Moduli di controllo veicoli.
• Schede di controllo illuminazione.
• Sensori automobilistici.
• Elettronica del cruscotto.
• Assiemi di gestione dell'alimentazione.
• Circuiti stampati per infotainment.

L'assieme pistone può supportare la manutenzione YV100XG in linee di produzione che fabbricano:

• Controller industriali.
• Moduli di automazione.
• Alimentatori.
• Schede di strumentazione.
• Sistemi di controllo motore.
• Unità di controllo comunicazioni.

Le fabbriche EMS gestiscono spesso più macchine SMT e lunghi turni di produzione. Tenere a magazzino componenti pistone specifici per la macchina può ridurre i tempi di attesa durante la manutenzione imprevista.

Le società di assistenza indipendenti possono utilizzare il KV8-M7104-A0 durante l'ispezione della testa di posizionamento, la riparazione del sistema pneumatico e i progetti di ripristino della macchina.

I rigeneratori di attrezzature possono sostituire componenti pistone usurati durante la revisione o la manutenzione di macchine YV100XG per la rivendita o l'uso produttivo continuo.

I distributori possono tenere a magazzino il prodotto per le fabbriche che necessitano di pezzi di ricambio individuali, kit di manutenzione o spedizioni consolidate di pezzi di ricambio SMT.

L'assieme pistone KV8-M7104-A0 funziona all'interno del corrispondente meccanismo della testa di posizionamento YV100XG. Il sistema di controllo della macchina attiva il circuito pneumatico secondo la sequenza di prelievo e posizionamento richiesta.

L'aria compressa viene diretta attraverso la valvola a solenoide e i passaggi dell'aria correlati. La pressione agisce sul pistone, creando un movimento lineare controllato. Questo movimento viene trasferito al meccanismo della testa collegato.

Dopo che l'azione richiesta è stata completata, la pressione dell'aria inversa, un meccanismo di ritorno o un altro elemento meccanico riporta il pistone nella sua posizione originale.

1. Il sistema di controllo della macchina invia un comando operativo.
2. La corrispondente valvola a solenoide cambia la sua posizione di flusso d'aria.
3. L'aria compressa entra nel meccanismo del pistone.
4. La pressione dell'aria crea un movimento lineare del pistone.
5. Il pistone trasferisce la forza al componente della testa collegato.
6. Viene completata l'azione della testa di posizionamento.
7. Il sistema di ritorno riporta il pistone nella sua posizione iniziale.
8. Un sensore o un segnale di controllo conferma il completamento del ciclo di movimento.
9. La macchina procede alla successiva azione di prelievo o posizionamento.

Il pistone non può funzionare correttamente se i componenti pneumatici, meccanici o elettrici circostanti sono difettosi. Pertanto, si raccomanda un'ispezione completa del sistema.

Selezionare un pezzo di ricambio SMT solo dall'aspetto può portare ad acquisti errati. Piccole differenze dimensionali o di configurazione possono impedire l'installazione anche quando due componenti sembrano simili.

Utilizzare il seguente processo di conferma prima di ordinare.

Controllare la marcatura sul componente rimosso o consultare il manuale dei pezzi della macchina. Il codice completo deve essere fornito senza eliminare il suffisso.

Riferimento d'ordine consigliato:

KV8-M7104-A0

Fornire il modello completo dell'attrezzatura:

Macchina Pick and Place SMT YV100XG

Non presumere che il pistone sia adatto a tutte le macchine che utilizzano la stessa marca.

Identificare la posizione della testa di posizionamento, la posizione del meccanismo o il riferimento del disegno in cui è installato il pistone.

Queste informazioni sono particolarmente utili quando la macchina utilizza più di un tipo di pistone.

Le fotografie consigliate includono:

• Vista frontale completa.
• Vista posteriore completa.
• Vista laterale.
• Marcatura del codice articolo.
• Area di connessione.
• Superficie di installazione.
• Sezione danneggiata o usurata.
• Fotografia accanto a un righello o calibro.

Quando la marcatura originale è danneggiata o illeggibile, fornire:

• Lunghezza totale.
• Diametro esterno.
• Diametro interno.
• Diametro albero.
• Dimensioni gradini.
• Posizione scanalatura.
• Dimensione connessione.

Indicare se l'ordine richiede:

• Nuovo originale.
• Nuovo compatibile.
• Usato originale.
• Prodotto rigenerato.

Fornire la quantità d'ordine prevista in modo che stock, imballaggio, prezzo e tempi di consegna possano essere verificati accuratamente.

L'installazione deve essere eseguita da personale qualificato per la manutenzione di attrezzature SMT.

• Arrestare la macchina secondo la procedura di sicurezza richiesta.
• Scollegare l'alimentazione elettrica dove richiesto.
• Isolare l'alimentazione dell'aria compressa.
• Confermare il numero del pezzo di ricambio.
• Pulire l'area di lavoro.
• Preparare gli strumenti di manutenzione appropriati.
• Ispezionare la guida, le guarnizioni e i componenti di accoppiamento.
• Verificare la presenza di contaminazione all'interno del meccanismo.

• Evitare di toccare la superficie di precisione con strumenti sporchi.
• Non far cadere o urtare il pistone.
• Confermare la corretta direzione di installazione.
• Non forzare il pistone nella guida.
• Applicare solo il lubrificante specificato quando richiesto.
• Sostituire O-ring o guarnizioni danneggiate.
• Verificare che il pistone si muova senza resistenza anomala.
• Tenere polvere e materiale estraneo lontano dall'assieme.

• Ripristinare gradualmente l'aria compressa.
• Controllare tutte le connessioni pneumatiche.
• Ascoltare eventuali perdite d'aria.
• Eseguire la verifica manuale del movimento dove consentito.
• Far funzionare la macchina a bassa velocità.
• Confermare il viaggio completo del pistone.
• Verificare la risposta del sensore.
• Testare il prelievo e il posizionamento dei componenti.
• Ispezionare l'accuratezza del posizionamento prima della produzione normale.

Il processo di ispezione può essere completato secondo la condizione del prodotto selezionata e i requisiti del cliente.

L'assieme pistone è un pezzo di ricambio di precisione e deve essere protetto da umidità, polvere, graffi e urti.

L'imballaggio standard può includere:

1. Avvolgimento protettivo individuale.
2. Imballaggio interno sigillato.
3. Etichetta codice articolo e quantità.
4. Materiale di riempimento anti-urto.
5. Cartone rinforzato per esportazione.
6. Etichetta di spedizione esterna.

No. L'assieme pistone KV8-M7104-A0 è destinato al corrispondente meccanismo della macchina YV100XG. La compatibilità deve essere confermata utilizzando il modello completo, la posizione di installazione, la fotografia del pezzo esistente e le informazioni sui pezzi della macchina.

Può aiutare quando l'instabilità è causata da un pistone usurato, graffiato, contaminato o bloccato. I tecnici dovrebbero anche ispezionare le guarnizioni, la pressione dell'aria, la valvola a solenoide, il foro di guida, il sensore e le parti meccaniche correlate.

I componenti di tenuta correlati devono essere ispezionati attentamente durante la sostituzione del pistone. Il riutilizzo di una guarnizione indurita, danneggiata o deformata può causare perdite d'aria, aumento della resistenza, movimento lento o prestazioni pneumatiche instabili.

Si prega di fornire il codice articolo, il modello della macchina, la quantità richiesta, le fotografie del prodotto esistente, la posizione di installazione e le dimensioni importanti quando la marcatura del componente originale non è chiara.

Sì. Può essere consolidato con valvole, sensori, ugelli, feeder, cinghie, motori, schede elettroniche, raccordi pneumatici e altri componenti di macchine SMT per ridurre i costi di acquisto e trasporto internazionali.

Per un preventivo accurato e una rapida conferma tecnica, si prega di fornire le seguenti informazioni:

Si prega di inviare il codice articolo completo, il modello della macchina, la quantità richiesta, le fotografie del prodotto e la destinazione di consegna. Il nostro team di vendita verificherà la compatibilità tecnica, la disponibilità in magazzino, la condizione del prodotto, il metodo di imballaggio, il prezzo e i tempi di consegna stimati.
