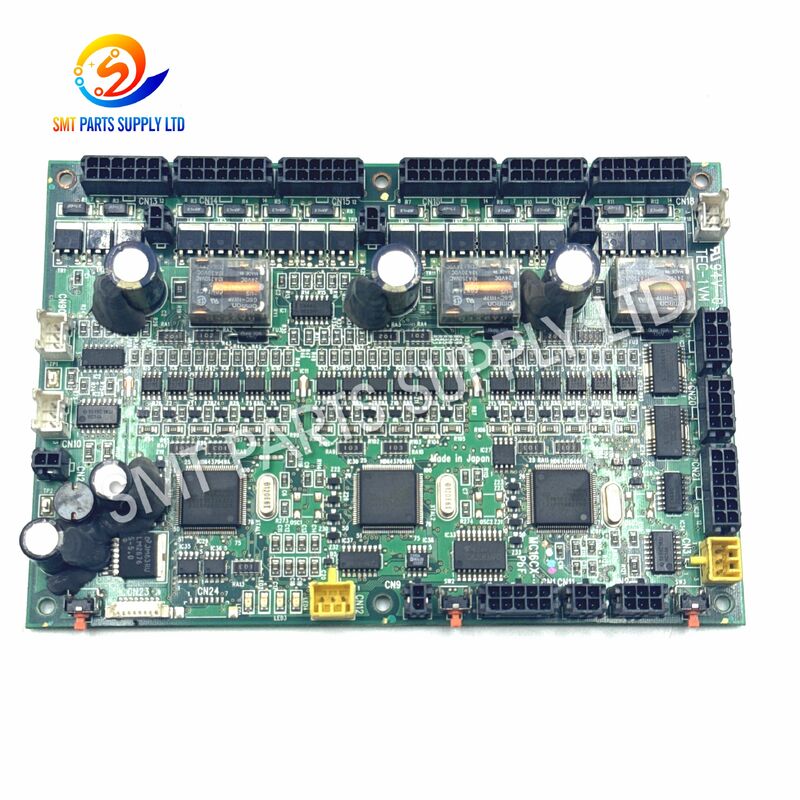

Scheda di controllo testa SMT Panasonic KXFE00GXA00 MC16CB-4 per macchine di posizionamento CM402 CM602

Panasonic KXFE00GXA00 N610090171AA T0710095 MC16CB-4 Scheda di controllo testa CM402 CM602

La scheda di controllo della testa SMT Panasonic KXFE00GXA00 N610090171AA T0710095 MC16CB-4 è una scheda a circuiti stampati industriale utilizzata nei gruppi di controllo della testa di posizionamento compatibili. Supporta la trasmissione, l'elaborazione e il coordinamento dei segnali elettronici tra il controller della macchina e i componenti relativi alla testa durante la produzione SMT.

Questa scheda viene comunemente scelta per la sostituzione durante la manutenzione, il ripristino della linea di produzione, il rinnovamento delle macchine e l'inventario dei pezzi di ricambio critici. Importanti riferimenti di identificazione includono KXFE00GXA00, N610090171AA, T0710095, MC16CB e MC16CB-4.

Poiché le macchine CM402 e CM602 possono utilizzare configurazioni della testa, revisioni PCB, layout dei connettori e sistemi di controllo diversi, la compatibilità non deve essere determinata esclusivamente dal modello della macchina. Gli acquirenti devono confrontare il codice articolo completo, la marcatura del PCB, le posizioni dei connettori, i fori di montaggio, la disposizione dei componenti, le fotografie della scheda esistente e la configurazione della macchina prima di confermare un ordine.

SMT PARTS SUPPLY LTD fornisce schede di controllo macchine SMT e relative parti di manutenzione per produttori di elettronica, società di riparazione, ricostruttori di apparecchiature e distributori internazionali.

La testa di posizionamento è una delle sezioni operative più importanti di una macchina SMT. Durante la produzione, la testa deve ricevere comandi, monitorare i segnali di feedback, coordinare i relativi dispositivi elettrici e comunicare continuamente con il sistema di controllo della macchina.

Quando la scheda di controllo della testa diventa instabile, danneggiata, contaminata o danneggiata dal punto di vista elettrico, la macchina potrebbe presentare allarmi intermittenti, errori di inizializzazione, risposta anomala della testa o ripetute interruzioni della produzione.

Un guasto alla scheda di controllo può essere causato da fattori elettrici, ambientali, meccanici o legati alla manutenzione.

I seguenti sintomi potrebbero indicare un problema di controllo della testa, ma non dimostrano che la scheda MC16CB-4 sia difettosa. Sintomi simili possono essere causati anche da motori, cavi, sensori, encoder, driver, alimentatori, valvole o gruppi meccanici.

Quando la risoluzione dei problemi conferma che la scheda di controllo installata è difettosa, sostituirla con una scheda KXFE00GXA00 N610090171AA MC16CB-4 correttamente identificata può aiutare a ripristinare la comunicazione stabile della sezione testa e il funzionamento della macchina.

La scheda sostitutiva deve essere selezionata in base all'identificazione tecnica completa piuttosto che solo all'aspetto.

• Aiuta a ripristinare le macchine colpite da un guasto verificato della scheda di controllo.
• Riduce i tempi di fermo produzione causati da ripetuti allarmi elettronici.
• Supporta una comunicazione stabile all'interno del sistema di posizionamento compatibile.
• Fornisce un pratico sostituto per la riparazione e la ristrutturazione della macchina.
• Aiuta i team di manutenzione a preparare l'inventario dei pezzi di ricambio critici.
• Riduce il rischio di sostituzioni inutili di motori o sensori.
• Supporta la gestione standardizzata dei codici articolo per più linee di produzione.
• Migliora l'efficienza della manutenzione quando la scheda installata non può essere riparata in modo affidabile.

Le informazioni sul modello della macchina da sole non sono sufficienti per la conferma finale della compatibilità. Le macchine CM402 e CM602 possono utilizzare diverse teste di posizionamento, cablaggio interno, revisioni PCB, layout dei connettori, configurazioni software e sistemi di controllo elettrico.

L'acquirente deve confermare i seguenti dettagli prima di ordinare:

• Modello macchina completa.
• Numero di serie della macchina.
• Tipo di testa di posizionamento.
• Marcatura KXFE00GXA00.
• Marcatura N610090171AA.
• T0710095 Numero scheda elettronica.
• Identificazione MC16CB o MC16CB-4.
• Fotografie del pannello anteriore e posteriore.
• Quantità e posizione dei connettori.
• Disposizione dei fori di montaggio.
• Informazioni sugli allarmi della macchina esistente.

I riferimenti riportati di seguito vengono utilizzati per l'identificazione del prodotto. Contrassegni simili non dovrebbero essere considerati automaticamente intercambiabili senza conferma tecnica.

Due schede di controllo SMT possono avere dimensioni, punti di montaggio o forme di connettori simili ma contenere circuiti o funzioni di controllo diversi. Le possibili differenze includono:

• Assegnazioni dei pin del connettore.
• Definizioni dei segnali di ingresso e di uscita.
• Interfacce di controllo del motore della testa.
• Circuiti di comunicazione dei sensori.
• Disposizione dei componenti del PCB.
• Revisione dell'hardware.
• Configurazione interna.
• Compatibilità del software della macchina.
• Tipo di testa di posizionamento.
• Requisiti di calibrazione.

L'utilizzo di una scheda abbinata in modo errato può provocare allarmi della macchina, errori di comunicazione, funzionamento errato o ulteriori danni ai componenti.

La scheda di controllo della testa KXFE00GXA00 N610090171AA MC16CB-4 è adatta per ambienti professionali di manutenzione di macchine SMT e produzione elettronica.

• Produzione di elettronica di consumo.
• Assemblaggio di elettronica automobilistica.
• Produzione di apparecchiature di comunicazione.
• Assemblaggio PCB di controllo industriale.
• Produzione illuminazione a LED.
• Produzione di elettronica medica.
• Assemblaggio dell'alimentatore.
• Produzione di componenti elettronici legati ai semiconduttori.
• Produzione elettronica a contratto.
• Servizi di assemblaggio di circuiti stampati.

• Fabbriche SMT.
• Reparti di manutenzione delle apparecchiature.
• Aziende di riparazione macchine.
• Ricostruttori di apparecchiature SMT usate.
• Fornitori di servizi di produzione elettronica.
• Distributori di ricambi industriali.
• Centri assistenza SMT all'estero.
• Dipartimenti di ingegneria della produzione.

La scheda MC16CB-4 fa parte del percorso di controllo elettronico all'interno di un gruppo testina di posizionamento SMT compatibile. Le sue esatte funzioni dipendono dalla versione della macchina, dalla configurazione della testa e dai componenti collegati.

Il controllo della macchina invia comandi operativi secondo la sequenza di produzione programmata. Questi comandi possono riguardare l'inizializzazione, il movimento della testa, il prelievo dei componenti, il posizionamento dei componenti e il controllo dello stato.

La scheda di controllo della testa elabora o distribuisce i segnali elettronici richiesti dal gruppo testa compatibile. Aiuta a coordinare la comunicazione tra il controller della macchina e i dispositivi relativi alla testa.

Sensori, motori e dispositivi di rilevamento della posizione forniscono feedback sul funzionamento. La scheda di controllo aiuta a trasferire o elaborare queste informazioni in modo che la macchina possa determinare se ciascuna azione è stata completata correttamente.

La scheda supporta la temporizzazione e la trasmissione dei segnali di controllo a circuiti compatibili. Una tempistica accurata è essenziale perché il posizionamento SMT comporta movimento ad alta velocità, prelievo, posizionamento e posizionamento dei componenti.

Lo stato operativo viene restituito al sistema di controllo della macchina. Se la macchina rileva un segnale anomalo, un feedback mancante, un errore di comunicazione o una risposta instabile, potrebbe generare un allarme e interrompere la produzione.

La scelta della scheda di controllo corretta è essenziale per una riparazione sicura ed efficace della macchina.

Controlla se la scheda installata è contrassegnata con KXFE00GXA00, N610090171AA o entrambi. Non ignorare lettere, suffissi o contrassegni di revisione.

Verificare se la scheda esistente reca la marcatura T0710095. L'identificazione del PCB aiuta a distinguere schede di controllo fisicamente simili.

Verificare la presenza dei contrassegni MC16CB o MC16CB-4. Un suffisso diverso può indicare una revisione o un'applicazione diversa.

Fornire il modello completo della macchina anziché solo la famiglia della macchina. Includere il numero di serie della macchina, se disponibile.

Le piattaforme CM402 e CM602 possono utilizzare diverse configurazioni della testa di posizionamento. Il tipo di testa deve essere confermato prima di acquistare la tavola.

Controllare ogni connettore, presa, posizione del cavo, foro di montaggio, staffa e posizione dei componenti. Si consigliano vivamente fotografie nitide.

Fornire il codice di allarme, i sintomi del guasto e i risultati della risoluzione dei problemi. Ciò aiuta a determinare se la causa probabile è la scheda.

Il prodotto può essere fornito in condizioni diverse a seconda delle scorte.

Gli standard di test possono variare in base alle condizioni del prodotto. Gli acquirenti devono confermare se il preventivo include:

• Ispezione visiva.
• Ispezione del connettore.
• Ispezione dei componenti.
• Test elettrici.
• Test funzionali relativi alla macchina.
• Informazioni sulla cronologia delle riparazioni.
• Prova fotografie o registrazioni.

I termini di garanzia devono essere confermati prima del pagamento. La copertura della garanzia può variare per schede di controllo nuove, usate e ricondizionate.

Prima della spedizione, è possibile completare i seguenti punti di ispezione in base alle condizioni del prodotto e all'accordo sull'ordine.

L'installazione deve essere eseguita da personale qualificato per la manutenzione della macchina SMT.

• Registrare l'allarme macchina corrente.
• Eseguire il backup dei dati della macchina quando necessario.
• Spegnere correttamente la macchina.
• Scollegare e isolare l'alimentazione.
• Attendere che l'energia elettrica immagazzinata si scarichi.
• Utilizzare un cinturino da polso ESD.
• Preparare un piano di lavoro antistatico.
• Fotografare le posizioni originali dei connettori.
• Etichettare i cavi prima di scollegarli.
• Confronta la scheda sostitutiva con quella rimossa.

• Tenere il PCB per i bordi.
• Evitare di toccare i contatti del connettore.
• Non forzare i cavi nelle prese.
• Confermare l'orientamento del connettore.
• Verificare la presenza di perni piegati.
• Installare le viti di montaggio corrette.
• Evitare un serraggio eccessivo delle viti.
• Ripristinare i componenti di messa a terra e di schermatura.
• Assicurarsi che i cavi non siano schiacciati o allungati.

• Ispezionare il gruppo prima di applicare l'alimentazione.
• Verificare che non rimangano strumenti all'interno della macchina.
• Avviare la macchina in condizioni controllate.
• Controllare lo stato di inizializzazione.
• Esaminare la cronologia degli allarmi.
• Monitorare la temperatura del connettore e della scheda.
• Eseguire un test della macchina a bassa velocità.
• Esegui un programma di posizionamento di esempio.
• Conferma la stabilità del ritiro e del posizionamento.
• Registrare la data di sostituzione e il numero della scheda.

Le schede di controllo SMT sono sensibili all'elettricità statica, all'umidità, alle vibrazioni e all'impatto fisico. L'imballaggio professionale viene utilizzato per proteggere il prodotto durante il trasporto internazionale.

• Corriere espresso internazionale.
• Trasporto aereo.
• Spedizione consolidata di ricambi SMT.
• Spedizioniere incaricato dal cliente.
• Spedizione combinata con alimentatori, ugelli, motori, sensori, cinghie, cavi e valvole.

I tempi di consegna dipendono dalle condizioni dell'inventario, dai requisiti di test, dalla quantità dell'ordine, dalla destinazione e dal metodo di spedizione selezionato.

KXFE00GXA00 e N610090171AA sono comunemente utilizzati come riferimenti di identificazione correlati per questa scheda di controllo. La compatibilità finale dovrebbe essere ancora confermata tramite T0710095, MC16CB-4, layout del connettore, modello della macchina e configurazione della testa di posizionamento.

No. Le macchine CM402 e CM602 possono contenere diversi sistemi di testa, revisioni PCB, disposizioni di cablaggio e configurazioni software. Si prega di fornire fotografie complete della scheda e informazioni sulla macchina prima di ordinare.

Potrebbe risolvere gli allarmi causati da una scheda di controllo compatibile difettosa. Tuttavia, allarmi simili possono anche derivare da cavi, motori, sensori, driver, encoder, valvole, alimentatori o componenti meccanici danneggiati.

Fornire la quantità richiesta, il modello della macchina, il numero di serie della macchina, i numeri della scheda esistente, la marcatura MC16CB-4, l'identificazione T0710095, le fotografie della scheda, la condizione preferita, il paese di consegna e la data di consegna richiesta.

Conservare la scheda sigillata all'interno di un imballaggio antistatico in un ambiente pulito, asciutto e a temperatura controllata. Evitare la luce solare diretta, l'umidità, i gas corrosivi, la pressione eccessiva, le vibrazioni e il contatto con materiali conduttivi.

FORNITURA PARTI SMT LTD

Si prega di inviare le seguenti informazioni per preventivo e verifica di compatibilità:

• Nome del prodotto.
• Codice articolo KXFE00GXA00.
• Numero di riferimento N610090171AA.
• T0710095 Marcatura PCB.
• Modello MC16CB o MC16CB-4.
• Modello della macchina e numero di serie.
• Tipo di testa di posizionamento.
• Fotografie del pannello anteriore e posteriore.
• Fotografie del connettore.
• Quantità richiesta.
• Condizioni del prodotto preferite.
• Descrizione allarme o guasto macchina.
• Paese di consegna.
• Programma di consegna richiesto.

Il nostro team di vendita esaminerà le condizioni del prodotto disponibile, le informazioni sulla compatibilità, lo standard di ispezione, il metodo di imballaggio, i tempi di consegna e le opzioni di spedizione internazionale.

Dichiarazione sul marchio:Panasonic e i nomi dei modelli di macchina a cui si fa riferimento vengono utilizzati solo per l'identificazione del prodotto e la descrizione della compatibilità. Tutti i marchi appartengono ai rispettivi proprietari. SMT PARTS SUPPLY LTD è un fornitore indipendente di pezzi di ricambio SMT.
