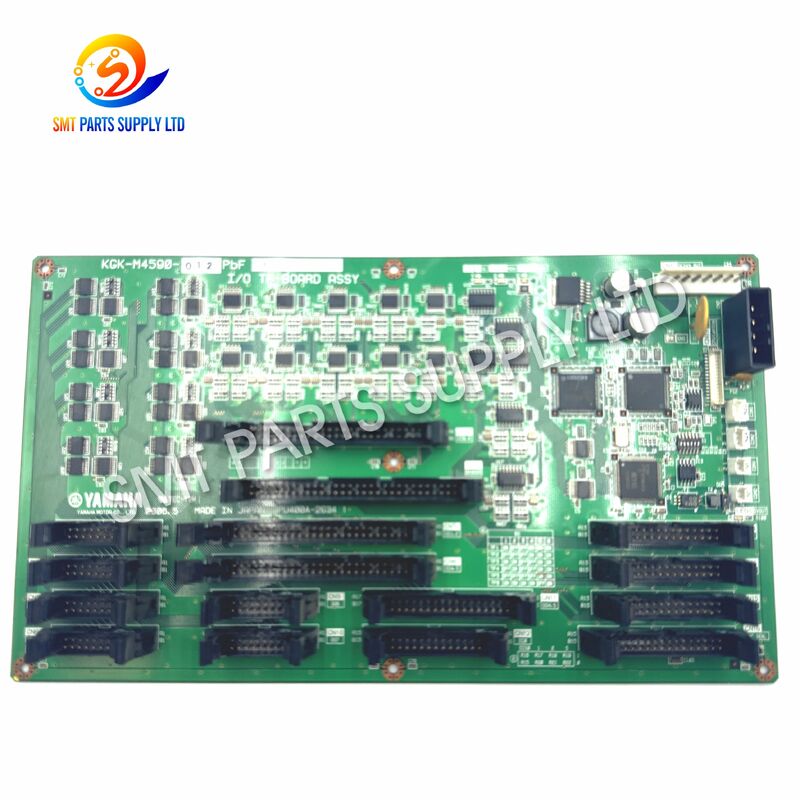

Yamaha KGK-M4590-012 1072125 I/O TF Control Board per macchine SMT YS12F YG12F

La Yamaha KGK-M4590-012, identificata anche dal numero di riferimento 1072125, è una scheda di controllo I/O TF destinata alle apparecchiature di posizionamento a montaggio superficiale Yamaha YS12F e YG12F compatibili. La scheda è associata al sistema di controllo dell'alimentazione dei vassoi della macchina e fornisce un'interfaccia elettrica tra il sistema di controllo centrale, sensori, interruttori, relè, elettrovalvole, motori e altri dispositivi operativi relativi ai vassoi.

In un ambiente di produzione SMT automatizzato, il sistema di alimentazione dei vassoi deve rilevare accuratamente le posizioni dei vassoi, confermare il movimento meccanico, ricevere comandi operativi e restituire segnali di stato al controller della macchina. La scheda KGK-M4590-012 aiuta a coordinare questi segnali di ingresso e uscita in modo che l'unità vassoio possa funzionare in base al programma della macchina e alla sequenza di sicurezza.

Yamaha YS12F è stato sviluppato come montatore flessibile e compatto in grado di supportare diversi formati di fornitura di componenti, inclusa la fornitura automatica di vassoi multilivello. Le informazioni ufficiali sul prodotto Yamaha descrivono l'YS12F come supporto di un dispositivo di alimentazione dei vassoi con cambio automatico dei pallet a 15 livelli, rendendo i componenti di controllo relativi ai vassoi importanti per mantenere la flessibilità della macchina.

Questa scheda di controllo è adatta per progetti di manutenzione, risoluzione dei problemi, ristrutturazione e sostituzione che coinvolgono macchine YS12F o YG12F compatibili. Poiché le versioni della scheda di controllo possono variare in base all'anno di produzione, alla configurazione del vassoio, alla versione del software, alla disposizione dei connettori e alle specifiche della macchina, gli acquirenti devono verificare il codice articolo completo e il layout fisico della scheda prima di ordinare.

Una scheda di controllo SMT funziona continuamente mentre la macchina di posizionamento è in funzione. Riceve segnali di ingresso a bassa tensione, elabora istruzioni di controllo e commuta i dispositivi di uscita in base alla sequenza della macchina. Nel corso del tempo, stress elettrico, contaminazione, vibrazioni, componenti obsoleti, alimentazione instabile, manutenzione errata o guasto del dispositivo esterno possono influire sulle prestazioni della scheda.

Una scheda TF I/O danneggiata o instabile può causare un funzionamento intermittente del vassoio, un riconoscimento errato del sensore, un'uscita attuatore non riuscita o allarmi relativi alla comunicazione. Tuttavia, sintomi simili possono anche derivare da cavi danneggiati, sensori difettosi, elettrovalvole difettose, scarsa messa a terra, ostruzione meccanica o parametri macchina errati. È quindi necessaria un'adeguata risoluzione dei problemi prima di sostituire la scheda.

I seguenti sintomi potrebbero indicare un problema nel circuito di controllo dell'alimentatore a vassoio:

Una tavola non deve essere sostituita solo perché uno dei movimenti del vassoio fallisce. Un processo diagnostico completo può prevenire sostituzioni non necessarie e ridurre i tempi di fermo della produzione.

La scheda di controllo I/O TF KGK-M4590-012 1072125 fornisce una pratica opzione di sostituzione quando la scheda originale è stata confermata difettosa o non è in grado di mantenere un funzionamento stabile del controllo del vassoio. L'installazione di una scheda correttamente abbinata può ripristinare l'interfaccia elettrica necessaria per il monitoraggio del sensore del vassoio, la trasmissione dei comandi, il feedback dello stato e il controllo del dispositivo di uscita.

Una scheda di controllo sostitutiva scelta correttamente può aiutare i clienti a:

• Ripristinare il circuito di controllo dell'alimentazione del vassoio.
• Riduci le interruzioni impreviste della produzione.
• Recuperare la coordinazione dei segnali del sensore e dell'attuatore.
• Supportare la manutenzione preventiva e il rinnovamento delle apparecchiature.
• Evitare di sostituire un intero gruppo di alimentazione a vassoio.
• Estendere la vita lavorativa delle apparecchiature di posizionamento SMT esistenti.
• Mantenere l'inventario delle schede di ricambio per le linee di produzione critiche.
• Riduci i tempi di risoluzione dei problemi quando si verifica un guasto verificato della scheda.
• Migliorare la risposta alla manutenzione per le piattaforme di macchine più vecchie.
• Supporta la riparazione di emergenza quando la scheda originale non è disponibile.

Prima dell'installazione, l'ingegnere deve confermare che:

1. La macchina è stata completamente spenta.
2. L'energia elettrica residua è stata scaricata.
3. Viene utilizzata la protezione ESD adeguata.
4. Tutti i connettori vengono identificati prima della rimozione.
5. Il codice prodotto della scheda originale corrisponde a quello della scheda sostitutiva.
6. La revisione della scheda e le posizioni dei connettori sono compatibili.
7. I sensori e gli attuatori esterni non sono cortocircuitati.
8. Non esiste alcuna ostruzione meccanica nel meccanismo del vassoio.
9. Quando applicabile, viene eseguito il backup dei parametri della macchina.
10. L'installazione viene eseguita da personale di manutenzione addestrato.

La sostituzione di una scheda di controllo senza correggere un carico esterno in cortocircuito può danneggiare la scheda sostitutiva. Il circuito collegato deve pertanto essere ispezionato prima che venga ripristinata l'alimentazione.

I valori elettrici esatti devono essere confermati dalla documentazione originale della macchina e dall'etichetta della scheda. La scheda dovrebbe essere trattata come un assieme elettronico industriale specifico per la macchina piuttosto che come un controller programmabile universale.

Non si deve presumere alcuna tensione elettrica, corrente, quantità di canali o assegnazione dei connettori senza controllare la documentazione di servizio della macchina applicabile.

La scheda KGK-M4590-012 1072125 è destinata alle apparecchiature di posizionamento Yamaha SMT compatibili, tra cui:

La versione ufficiale YS12F di Yamaha descrive la macchina come un montatore di superficie flessibile e compatto progettato per gestire più formati di fornitura di componenti. Identifica inoltre un dispositivo di alimentazione automatica dei vassoi a 15 livelli come parte della capacità flessibile di gestione dei componenti della macchina.

Questa scheda può essere utilizzata negli impianti di produzione SMT per la produzione di:

• Prodotti elettronici di consumo.
• Assemblaggi elettronici automobilistici.
• Apparecchiature di controllo industriale.
• Dispositivi di comunicazione.
• Prodotti per il controllo LED.
• Assiemi di alimentazione.
• Apparecchiature elettroniche mediche.
• Dispositivi di sicurezza e monitoraggio.
• Prodotti per la casa intelligente.
• Prodotti periferici del computer.
• Moduli elettronici.
• Assemblaggi PCB di piccoli lotti e modelli misti.
• Servizi di produzione elettronica ad alto mix.
• Prototipo e produzione ingegneristica.
• Moduli di controllo elettronici sostitutivi.

Quando una macchina di produzione si ferma a causa di un guasto confermato della scheda di controllo del vassoio, è possibile installare una scheda KGK-M4590-012 compatibile per ridurre i tempi di fermo e ripristinare la produzione.

Le fabbriche che utilizzano più macchine YS12F o YG12F possono tenere in magazzino una scheda testata. Ciò consente ai team di manutenzione di rispondere rapidamente senza attendere gli appalti internazionali.

Una macchina usata può contenere schede elettroniche vecchie, contaminate, riparate o instabili. La sostituzione della scheda TF I/O interessata può far parte di un programma completo di ristrutturazione dell'apparecchiatura.

I tecnici della manutenzione possono utilizzare un pannello di lavoro noto per i test comparativi. Ciò può aiutare a distinguere il guasto della scheda da problemi del sensore, del cablaggio, del motore, della valvola o meccanici.

Durante lo spostamento della macchina, connettori, schede o cavi potrebbero essere danneggiati da una manipolazione errata. Una scheda sostitutiva abbinata può supportare la rimessa in servizio dopo l'installazione nel nuovo stabilimento.

Le apparecchiature di posizionamento più vecchie possono rimanere produttive per molti anni quando sono disponibili parti elettriche e meccaniche critiche. Mantenere schede elettroniche di ricambio può aiutare a prolungare la durata della macchina.

KGK-M4590-012 funziona come interfaccia di input/output all'interno del sistema di controllo dei vassoi della macchina SMT. Non posiziona i componenti in modo indipendente né sposta fisicamente i vassoi. Aiuta invece a trasferire comandi e informazioni sullo stato tra il controller della macchina e i dispositivi di campo relativi ai vassoi.

I canali di ingresso generalmente ricevono segnali elettrici da dispositivi di campo come:

• Sensori di presenza vassoio.
• Sensori di posizione.
• Interruttori di limite.
• Interblocchi per porte o coperture.
• Sensori di posizione del cilindro.
• Segnali di pronto motore.
• Contatti in condizione di sicurezza.
• Sensori meccanici di posizione iniziale.
• Sensori di conferma a livello del vassoio.
• Moduli di controllo esterni.

Quando un sensore cambia stato, il corrispondente ingresso della scheda comunica il cambiamento al sistema di controllo della macchina.

I canali di uscita possono controllare o comandare:

• Elettrovalvole pneumatiche.
• Relè elettromagnetici.
• Lampade di segnalazione.
• Circuiti di controllo motore.
• Meccanismi di bloccaggio.
• Dispositivi di sollevamento vassoi.
• Dispositivi di trasferimento vassoi.
• Indicatori di allarme.
• Moduli di controllo ausiliari.
• Altri attuatori specifici della macchina.

Il segnale di uscita deve essere considerato un comando di controllo. Il movimento effettivo dipende dal dispositivo collegato, dal circuito di alimentazione, dall'alimentazione pneumatica, dalle condizioni del cavo e dalle condizioni meccaniche.

I sistemi a vassoio utilizzano interblocchi per impedire movimenti errati. Ad esempio, un comando di sollevamento del vassoio può essere consentito solo dopo che una porta è stata chiusa, un movimento precedente è stato completato e il meccanismo è in una posizione sicura.

La scheda supporta questo processo ricevendo i segnali di condizione richiesti e trasmettendo i comandi di uscita secondo la sequenza del controller. Quando manca il feedback previsto, la macchina potrebbe arrestarsi e visualizzare un allarme per proteggere l'apparecchiatura e i componenti.

Il consiglio fa parte di una rete di controllo più ampia. Le sue prestazioni dipendono da:

Un guasto in qualsiasi sistema correlato può produrre sintomi simili al guasto della scheda. Si consiglia un'ispezione completa del sistema.

Prima della spedizione, le schede disponibili possono essere controllate in base alle condizioni del prodotto e alla capacità di test.

La condizione esatta dovrebbe essere confermata nel preventivo. Gli acquirenti non devono dare per scontato che tutte le unità disponibili siano nuove.

La selezione corretta è essenziale perché schede con aspetto simile possono avere circuiti, assegnazioni di connettori, revisioni o applicazioni macchina diverse.

Si prega di fornire quanto segue:

1. Marca della macchina.
2. Modello macchina completa.
3. Numero di serie della macchina.
4. Codice articolo della scheda originale.
5. Tutti i numeri di revisione.
6. Fotografia del pannello frontale.
7. Fotografia del pannello sul retro.
8. Fotografia ravvicinata dell'etichetta.
9. Fotografia lato connettore.
10. Codice allarme macchina attuale.
11. Descrizione del guasto.
12. Configurazione del sistema a vassoi.
13. Condizione del prodotto richiesta.
14. Paese di consegna.
15. Quantità richiesta.

L'identificatore primario dovrebbe essereKGK-M4590-012. Il numero aggiuntivo1072125dovrebbe essere confrontato anche quando appare sulla scheda originale o sui registri delle parti della macchina.

Non selezionare la scheda solo per modello di macchina. Una singola serie di macchine può utilizzare diverse revisioni della scheda in base alla data di produzione, alle specifiche regionali, all'attrezzatura opzionale del vassoio o alle modifiche tecniche.

Fotografie chiare sono particolarmente utili per verificare:

• Quantità di connettori.
• Colore del connettore.
• Codificazione del connettore.
• Disposizione dei relè.
• Posizione del fusibile.
• Posizione del LED.
• Disposizione dei componenti.
• Forma del circuito stampato.
• Fori di montaggio.
• Informazioni sull'etichetta.
• Segni di revisione.
• Tracce di riparazioni precedenti.

Per una scelta più affidabile, la scheda sostitutiva deve corrispondere visivamente alla scheda originale e riportare lo stesso codice prodotto principale.

Il cliente dovrà richiedere conferma di:

• Fotografie reali del prodotto.
• Condizioni del prodotto.
• Stato del test.
• Termini di garanzia.
• Tempi di consegna.
• Metodo di imballaggio.
• Costo di spedizione.
• Condizioni di reso.
• Risultato di corrispondenza tecnica.
• Descrizione fattura commerciale.

Solo tecnici qualificati dovrebbero installare la scheda. La macchina deve essere scollegata dall'alimentazione elettrica prima di aprire l'armadio elettrico o la sezione di controllo dei vassoi.

La preparazione consigliata include:

• Spegnere normalmente la macchina.
• Spegnere l'interruttore elettrico principale.
• Attendere che l'energia immagazzinata si scarichi.
• Seguire le procedure di blocco di fabbrica.
• Indossare un cinturino da polso ESD.
• Utilizzare una superficie di lavoro protetta da scariche elettrostatiche.
• Fotografa tutte le posizioni dei cavi.
• Etichettare i connettori prima della rimozione.
• Evitare di toccare i pin dei componenti.
• Mantieni viti e staffe organizzate.

Dopo l'installazione, controllare:

• L'avvio della macchina è normale.
• Non viene visualizzato alcun nuovo allarme.
• L'unità vassoio viene inizializzata correttamente.
• I sensori cambiano stato correttamente.
• Le uscite si attivano correttamente.
• Il movimento del vassoio è fluido.
• Il rilevamento della posizione iniziale è stabile.
• Gli interblocchi funzionano correttamente.
• La sequenza di fornitura dei componenti è normale.
• La temperatura della scheda non è anomala.
• I connettori rimangono saldamente installati.
• Il funzionamento a ciclo ripetuto è stabile.

I quadri di controllo industriali richiedono condizioni operative pulite e stabili.

Per la conservazione a lungo termine:

• Conservare la scheda all'interno di una custodia protettiva ESD.
• Utilizzare imballaggi resistenti agli urti.
• Conservare in un'area pulita e asciutta.
• Evitare la luce solare diretta.
• Evitare l'umidità elevata.
• Evitare gas corrosivi.
• Evitare che oggetti pesanti premano sul PCB.
• Non impilare le tavole non protette.
• Etichettare la scheda con il codice prodotto e lo stato del test.
• Ispezionare periodicamente le schede immagazzinate.

Le schede di controllo elettroniche sono vulnerabili all'elettricità statica, agli urti, all'umidità e ai danni ai connettori. Pertanto è importante un imballaggio adeguato per l’esportazione.

• DHL.
• Fedex.
• UPS.
• Spedizioni aeree internazionali.
• Spedizioniere designato dal cliente.
• Spedizione consolidata con altre parti SMT.
• Consegna espressa per esigenze di produzione urgenti.

I tempi di consegna dipendono dalle condizioni del prodotto, dai requisiti del test, dalla quantità, dalla destinazione e dal servizio di spedizione.

Per ricevere un preventivo accurato, inviare:

Fornire informazioni complete consente un controllo di compatibilità più rapido e riduce i ritardi nei preventivi.

Non necessariamente. La compatibilità dipende dal numero della scheda originale, dalla revisione del PCB, dalla disposizione dei connettori, dal numero di serie della macchina, dalla configurazione di alimentazione del vassoio e dalle specifiche del software. Si prega di fornire fotografie chiare della tavola originale e della sua etichetta prima di ordinare. La sola corrispondenza del modello della macchina non è sufficiente per la conferma finale.

La scheda viene utilizzata come interfaccia di input e output associata alla sezione di controllo dell'alimentazione dei vassoi della macchina. Riceve segnali da sensori e interruttori, invia comandi a relè o attuatori e supporta il coordinamento dello stato tra l'unità vassoio e il controller centrale della macchina.

Potrebbe risolvere il problema quando il test conferma che la scheda originale è difettosa. Tuttavia, gli allarmi di movimento del vassoio possono essere causati anche da sensori danneggiati, connettori allentati, elettrovalvole difettose, guasto del cavo, alimentazione instabile, ostruzione meccanica o impostazioni errate della macchina. Si consiglia una diagnosi completa prima della sostituzione.

La condizione disponibile dipende dallo stock attuale. Le opzioni di fornitura possono includere unità nuove, usate originali, usate testate, riparate, rinnovate o scambiate. Il preventivo deve indicare chiaramente la condizione, lo stato del test, i termini di garanzia, le fotografie, i tempi di consegna e i requisiti di restituzione.

Fornire il modello della macchina, il numero di serie, il numero di parte della scheda originale, i contrassegni di revisione, la configurazione del sistema di vassoi, il codice di allarme della macchina e fotografie chiare di entrambi i lati della scheda originale. Le fotografie del connettore e dell'etichetta sono particolarmente importanti per una corrispondenza accurata.

Alla ricerca di unYamaha KGK-M4590-012 1072125 Scheda di controllo I/O TFper la tua macchina SMT YS12F o YG12F?

Inviaci le fotografie originali della scheda, il modello della macchina, il numero di serie, le informazioni sull'allarme, la quantità richiesta e il paese di destinazione. Il nostro team controllerà il codice prodotto visibile, la disposizione del connettore, la revisione della scheda e i dettagli dell'applicazione prima di preparare un preventivo.

Supportiamo fabbriche SMT, società di manutenzione di apparecchiature, fornitori di servizi di produzione elettronica, rivenditori di macchinari e specialisti di ristrutturazione in tutto il mondo.

Contattaci per:

• Conferma di compatibilità.
• Fotografie reali del prodotto.
• Disponibilità in magazzino.
• Opzioni di condizioni usate nuove o testate.
• Assistenza tecnica sull'abbinamento.
• Supporto sostitutivo di emergenza.
• Spedizione combinata con altri ricambi SMT.
• Consegna espressa internazionale.
• Preventivi per acquisti in blocco.
• Cooperazione a lungo termine sui pezzi di ricambio.

Invia la tua richiesta con il codice articolo KGK-M4590-012 e il numero di riferimento 1072125 per una risposta più rapida.
