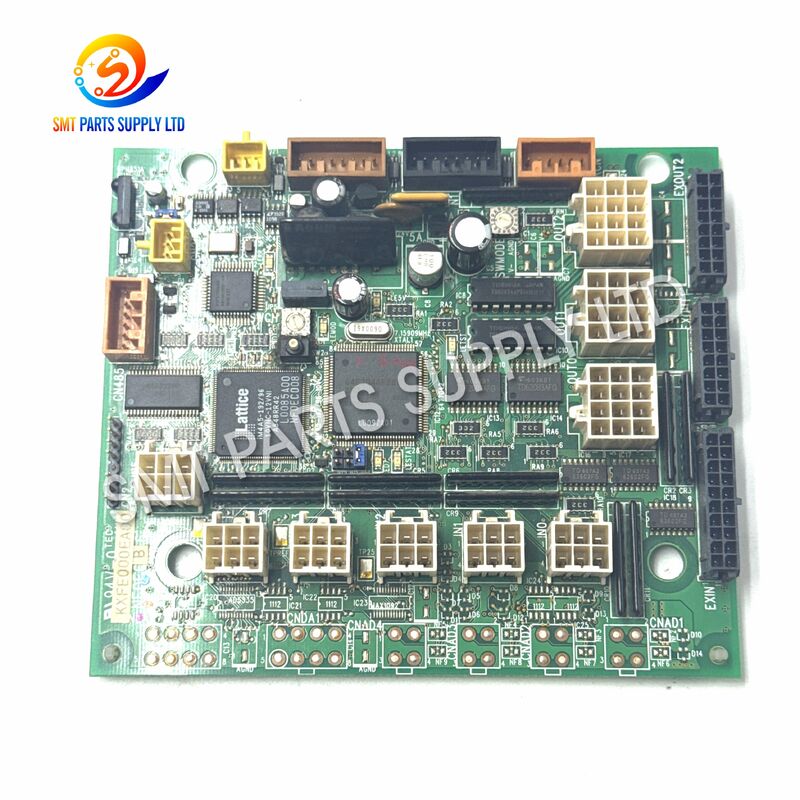

KXFE000EA00 Scheda IO laterale per macchina Pick and Place serie CM

La Scheda I/O laterale KXFE000EA00 è una scheda di controllo elettronico utilizzata nelle attrezzature SMT pick-and-place serie CM compatibili. Il suo ruolo principale è fornire un'interfaccia per i segnali di ingresso e uscita tra il sistema di controllo della macchina e i dispositivi elettrici collegati. Durante il funzionamento della macchina, più sensori, interruttori, solenoidi, relè e componenti di controllo correlati dipendono da una comunicazione I/O affidabile per un funzionamento coordinato.

Per le fabbriche SMT e le aziende di manutenzione delle attrezzature, una scheda I/O anomala può causare segnali instabili della macchina, feedback mancanti dai sensori, guasti ai comandi di uscita o allarmi ripetuti dell'attrezzatura. La sostituzione di una scheda difettosa con la corretta configurazione KXFE000EA00 può aiutare a ripristinare il percorso del segnale elettrico della macchina senza sostituire assemblaggi meccanici non correlati.

La scheda è fornita principalmente per manutenzione, riparazione, ricondizionamento e inventario di pezzi di ricambio. Poiché le macchine serie CM possono utilizzare diverse revisioni di PCB e configurazioni di connettori, i clienti devono fornire il numero della scheda esistente e le fotografie della scheda prima di ordinare.

Un montatore SMT opera attraverso la comunicazione continua tra il sistema di controllo centrale e molti dispositivi sul campo. La scheda I/O fa parte di questa struttura di comunicazione.

Il funzionamento industriale a lungo termine può esporre le schede elettroniche a calore, polvere, vibrazioni, carico elettrico e cicli di alimentazione ripetuti.

Quando si verificano tali problemi, il personale di manutenzione dovrebbe prima confermare se il guasto ha origine dalla scheda, dal cablaggio, dal sensore collegato, dall'attuatore, dall'alimentatore o da un altro modulo di controllo.

La sostituzione della scheda I/O senza diagnosi del guasto potrebbe non risolvere il problema dell'attrezzatura originale.

La Scheda I/O laterale KXFE000EA00 offre un'opzione di sostituzione per le macchine serie CM compatibili quando la scheda installata è confermata come difettosa o instabile.

La sua sostituzione può essere considerata quando la risoluzione dei problemi indica problemi relativi all'elaborazione dei segnali I/O o alla comunicazione.

Gli obiettivi tipici di manutenzione includono:

• Ripristino della comunicazione stabile degli ingressi del sensore.
• Ripristino dei comandi di uscita verso i dispositivi macchina collegati.
• Sostituzione di assemblaggi PCB danneggiati o malfunzionanti.
• Riduzione dei tempi di inattività causati da allarmi elettrici ripetuti.
• Mantenimento di schede di ricambio per riparazioni di emergenza della macchina.
• Supporto al ricondizionamento di vecchie attrezzature di produzione SMT.
• Evitare la sostituzione non necessaria di assemblaggi macchina completi.

Per ottenere i migliori risultati, la scheda di ricambio deve essere abbinata in base a numero di parte, marcatura PCB, disposizione dei connettori, modello della macchina e configurazione hardware installata.

Il numero di parte deve sempre essere trattato come riferimento di identificazione primario.

Prima di effettuare un ordine, si consiglia di confermare:

Non selezionare una scheda di controllo SMT solo in base all'aspetto della macchina o al nome della serie della macchina.

La scheda KXFE000EA00 è utilizzata principalmente in ambienti di produzione SMT che richiedono la manutenzione o la sostituzione di componenti elettronici di macchine serie CM.

Adatto per impianti di produzione elettronica che utilizzano attrezzature automatizzate pick-and-place.

Una scheda I/O di ricambio può aiutare i team di manutenzione a rispondere più rapidamente quando un guasto del controllo elettronico interrompe la produzione.

Utile quando la risoluzione dei problemi conferma che il PCB I/O installato ha sviluppato un guasto elettrico o di comunicazione.

La sostituzione della scheda corretta può ripristinare l'interfaccia del segnale interessato mantenendo gli assemblaggi macchina rimanenti.

Le fabbriche che utilizzano vecchie attrezzature SMT mantengono spesso schede elettroniche critiche in magazzino.

Avere a disposizione schede di controllo richieste frequentemente può ridurre i tempi di attesa in caso di guasto imprevisto.

La scheda può essere utilizzata anche da aziende di assistenza per attrezzature SMT durante la riparazione o il ricondizionamento di macchine compatibili per un uso produttivo continuato.

Per le linee di produzione in cui i tempi di inattività della macchina influiscono direttamente sui programmi di consegna, avere a disposizione un PCB di ricambio correttamente abbinato può ridurre i tempi di risposta della manutenzione.

La KXFE000EA00 funziona come parte del sistema di controllo elettrico e di comunicazione I/O della macchina.

Durante il funzionamento, una macchina pick-and-place riceve continuamente informazioni dai dispositivi sul campo e invia comandi ai componenti controllati.

Una sequenza operativa semplificata è:

Passaggio 1 — Segnale di ingresso

Sensori, interruttori o altri dispositivi sul campo rilevano la condizione attuale della macchina.

Esempi possono includere lo stato della posizione, il rilevamento di presenza, lo stato di sicurezza o il feedback dello stato operativo.

Passaggio 2 — Interfaccia segnale

La scheda I/O riceve o trasferisce i segnali elettrici correlati attraverso i suoi circuiti collegati.

Passaggio 3 — Elaborazione del controllo

Il sistema di controllo della macchina valuta le informazioni in ingresso secondo il programma operativo dell'attrezzatura.

Passaggio 4 — Comando di uscita

Quando è richiesta un'azione corrispondente, il sistema di controllo invia un comando di uscita attraverso l'interfaccia I/O.

Passaggio 5 — Risposta dell'attrezzatura

L'attuatore collegato, il relè, il solenoide o un altro componente elettrico esegue l'azione comandata.

Questo processo si ripete durante la produzione automatica.

Pertanto, una comunicazione I/O stabile è importante per il movimento coordinato della macchina e le funzioni di supporto.

Una scheda I/O non deve essere sostituita automaticamente ogni volta che si verifica un allarme macchina. Tuttavia, i seguenti sintomi potrebbero giustificare l'ispezione del sistema I/O:

Si raccomanda una diagnosi professionale del guasto prima della sostituzione della scheda.

Le macchine SMT spesso contengono più schede di controllo che appaiono visivamente simili.

Due PCB possono utilizzare connettori o dimensioni di montaggio simili pur avendo circuiti interni, firmware, funzioni o applicazioni macchina diversi.

Per questo motivo, KXFE000EA00 deve essere abbinata tramite identificazione esatta piuttosto che solo dall'aspetto.

Una richiesta di acquisto corretta dovrebbe idealmente includere:

• Numero di parte: KXFE000EA00
• Serie macchina
• Etichetta completa del PCB
• Fotografia della scheda lato frontale
• Fotografia della scheda lato posteriore
• Fotografia area connettori
• Informazioni sull'allarme macchina corrente
• Quantità richiesta
• Condizione richiesta

Fornire queste informazioni prima della spedizione aiuta a ridurre gli errori di compatibilità.

Individuare l'etichetta di identificazione sulla scheda rimossa.

Il numero di parte richiesto deve corrispondere a KXFE000EA00.

Se sulla scheda appare un altro numero, fornire tutte le marcature per conferma.

Fornire il modello esatto della macchina e, quando disponibile, il numero di serie della macchina o la versione di produzione.

Le macchine all'interno della stessa serie possono avere configurazioni elettriche diverse.

Controllare:

• Quantità connettori
• Posizione connettori
• Forma del PCB
• Fori di montaggio
• Codice scheda stampato
• Disposizione interfaccia

A seconda del budget di manutenzione e della disponibilità a magazzino, si possono considerare diverse condizioni della scheda.

La disponibilità effettiva deve essere confermata al momento della richiesta di preventivo.

Prima dell'installazione, confrontare nuovamente la scheda ricevuta con la scheda rimossa.

L'installazione e il test elettrico devono essere completati da personale qualificato per la manutenzione delle attrezzature.

Gli ordini vengono gestiti in base al numero di parte richiesto piuttosto che solo alla descrizione generale della macchina.

L'acquisto di un singolo pezzo è adatto per le fabbriche che necessitano di schede di ricambio per la riparazione delle macchine.

I clienti possono fornire fotografie della scheda e etichette per il confronto della compatibilità prima della conferma dell'ordine.

La scheda può essere quotata insieme ad altre parti di macchine SMT compatibili quando i clienti stanno preparando un pacchetto di pezzi di ricambio per la manutenzione.

Le schede elettroniche possono essere imballate con protezione antistatica e materiale ammortizzante per ridurre il rischio di trasporto.

La KXFE000EA00 viene utilizzata come scheda di interfaccia I/O in attrezzature SMT serie CM compatibili. Supporta la comunicazione dei segnali di ingresso e uscita tra il sistema di controllo della macchina e sensori, interruttori, relè, attuatori o altri dispositivi elettrici collegati.

Fornire solo il modello della macchina non è raccomandato. Si prega di inviare anche il numero della scheda esistente, le marcature del PCB e fotografie chiare. Le configurazioni delle schede possono variare tra le versioni delle macchine, quindi un'identificazione esatta aiuta a prevenire l'acquisto di un PCB incompatibile.

No. Allarmi simili possono anche derivare da sensori difettosi, cavi danneggiati, connettori allentati, problemi di alimentazione, attuatori o altre schede di controllo. La macchina deve essere diagnosticata prima della sostituzione per confermare che KXFE000EA00 sia il componente difettoso.

Sì, un requisito di un pezzo può essere quotato in base all'inventario corrente. Si prega di fornire il numero di parte, le informazioni sulla macchina, la condizione richiesta, la quantità e le informazioni di destinazione in modo che la disponibilità e le opzioni di consegna possano essere verificate.

Si prega di inviare KXFE000EA00, il modello esatto della macchina, la quantità, la condizione richiesta e le fotografie del PCB esistente. Se possibile, includere l'etichetta completa della scheda e la disposizione dei connettori. Queste informazioni consentono una verifica e una quotazione più rapide del prodotto.
