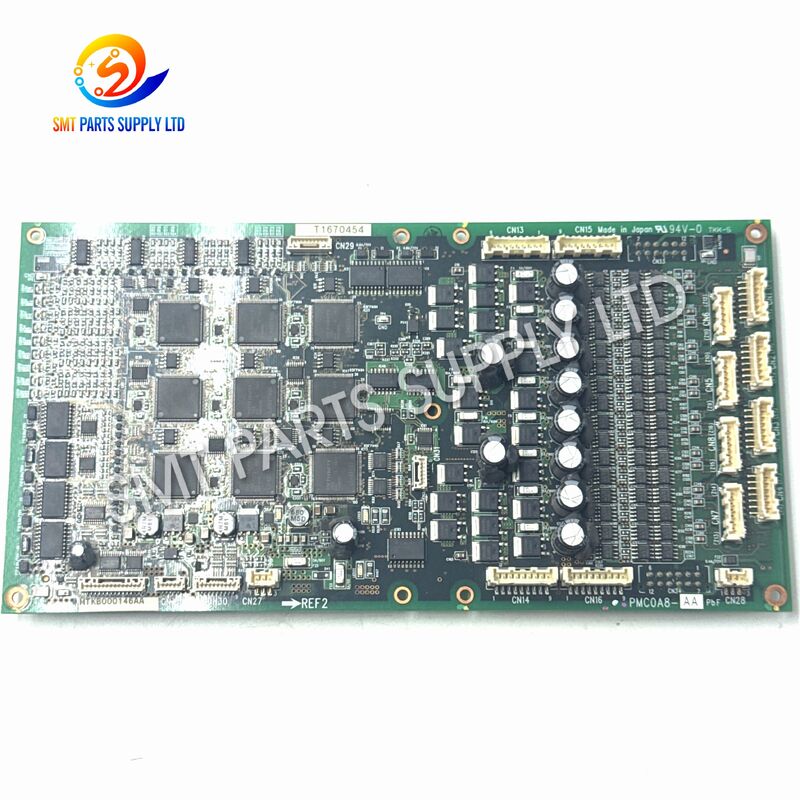

Panasonic MTKB000146AA Scheda di controllo asse Z per montatore a 16 teste NPM-D3

Panasonic MTKB000146AA Tavola di controllo a asse Z per NPM-D3 16-Head Mounter

IlPanasonic MTKB000146AA Pannello di controllo a asse Zè un componente di controllo elettronico per il veicolo leggeroSistema di posizionamento a 16 ugelli/16 testeutilizzato in apparecchiature di montaggio SMT NPM-D3 compatibili.N610164162AALa sua applicazione principale è il controllo e il coordinamento del movimento dell'asse Z all'interno del sistema di testa di posizionamento.

Durante la produzione SMT, la testa di posizionamento si avvicina ripetutamente agli alimentatori, solleva i componenti, viaggia verso le coordinate del PCB, scende all'altezza di posizionamento programmata, rilascia i componenti,e ritorni per il ciclo successivoIl controllo affidabile degli assi è quindi essenziale per il funzionamento ininterrotto della macchina.

MTKB000146AA è adatto ai dipartimenti di manutenzione delle fabbriche SMT, alle aziende di riparazione delle attrezzature, ai produttori di EMS, ai riparatori di macchine,e distributori di ricambi che richiedono una scheda di controllo della testa NPM chiaramente identificata.

I problemi dell'asse Z possono interrompere l'intero ciclo di posizionamento perché il movimento verticale della testa è richiesto sia per il pick-up che per il montaggio dei componenti.

Tra le cause comuni che richiedono un'ispezione figurano:

Un allarme ad asse Z lo fa.non significa automaticamente che MTKB000146AA ha fallitoIl sistema completo di controllo della testa deve essere ispezionato prima della sostituzione.

Il personale di manutenzione può controllare la scheda di controllo e i relativi componenti quando incontra:

• Fallimento dell'inizializzazione dell'asse Z.
• Movimenti verticali della testa anormali.
• Capo non in grado di salire o scendere correttamente.
• Arresto dell'asse intermittente.
• Alarmi ripetuti sull'asse della testa.
• Interruzione della sequenza di raccolta.
• Interruzione del ciclo di inserimento.
• Anomalie nella comunicazione tra il controllo della testa e il corpo.
• Risposta irregolare dopo l'avvio della macchina.
• Fallimento ricorrente dalla stessa sezione della testa.

La corretta diagnosi è importante perché sintomi simili possono anche essere causati da motori, sensori, cavi, connettori o componenti meccanici.

Registrare il codice di allarme della macchina, lo stato di funzionamento, la testa interessata e se il problema si verifica in modo continuo o intermittente.

Controllare l'etichetta di identificazione sulla scheda installata.

Per questo prodotto, il modello primario è:

MTKB000146AA

I riferimenti pertinenti ai pezzi di ricambio associano anche la scheda a:

N610164162AA

Prima di sostituire la tavola, controllare:

• Condizione di blocco del connettore.
• Pulizia dei contatti.
• Termini piegati.
• Danni al cavo.
• Cavi sciolti.
• Segni di surriscaldamento.
• Ossidazione o contaminazione.

Verificare se il guasto potrebbe derivare da:

• Motore a asse Z.
• Codificatore o feedback di posizione.
• Sensori.
• Cavi per la testa.
• Guida meccanica.
• Fornitore di energia.
• Circuiti di azionamento correlati.

Una volta confermato il guasto della scheda, installare la sostituzione corretta utilizzando procedure professionali di gestione ESD.

Dopo la sostituzione, controllare l'inizializzazione, il movimento della testa, le prestazioni di raccolta, l'operazione di posizionamento e se l'allarme originale ritorna.

MTKB000146AA è specificatamente identificato dai fornitori di ricambi come una scheda leggera a asse Z con 16 teste di ugello per applicazioni NPM-D3.

La seguente tabella è utile per gli acquirenti che confrontano schede di controllo NPM simili.riferimenti delle applicazioni, non sostituti automaticiDiverse configurazioni di teste di ugelli possono richiedere diverse tavole.

Importante:Non ordinare solo in base all'aspetto della scheda, ma sempre confrontare il numero esatto della parte, la generazione della macchina, la configurazione della testa dell'ugello, la disposizione dei connettori e la revisione della scheda.

MTKB000146AA può essere utilizzato come sostituto di manutenzione quando è stata confermata la carenza di una scheda di controllo ad asse Z a 16 teste di peso leggero compatibile.

Le fabbriche EMS che operano su più linee SMT spesso mantengono le schede elettroniche critiche come inventario di riserva per ridurre il tempo di approvvigionamento di emergenza.

I fornitori di manutenzione SMT possono utilizzare la scheda durante i lavori di riparazione del controllo della testa NPM diagnosticati.

Le aziende che ristrutturano le macchine NPM usate possono richiedere la sostituzione delle schede di controllo elettroniche prima della prova e della ricommissione delle apparecchiature.

Il pezzo è adatto a fornitori specializzati di ricambi SMT che supportano fabbriche in Europa, Nord America e Sud-Est asiatico.

L'asse Z è l'asse di movimento verticale utilizzato da una testa di posizionamento durante la raccolta e il montaggio dei componenti.

1. Comando di posizionamento
2. Spostarsi in posizione di raccolta
3. Discensione dell'asse Z
4. Raccoglimento dei componenti
5. Alza la testa
6. Trasferimento a PCB
7. Posizionamento discesa
8. Rilascio dei componenti
9. Ritorno

La scheda di comando funziona all'interno del sistema elettronico della macchina per supportare la sequenza di controllo dell'asse ripetuto richiesto dalla testa di posizionamento compatibile.

Una macchina di posizionamento ad alta velocità ripete continuamente il movimento verticale durante tutta la produzione.

Un controllo stabile contribuisce a:

• Ricettazione dei componenti affidabile.
• Movimento controllato dell'ugello.
• Sequenza di posizionamento corretta.
• Ciclo della macchina costante.
• Riduzione degli allarmi a testa improvvisa.
• Operazione di produzione stabile.

Se il movimento dell'asse Z diventa instabile, la produzione può fermarsi anche quando gli altri sistemi della macchina funzionano correttamente.

Per questo motivo, le squadre di manutenzione dovrebbero risolvere sistematicamente i problemi di asse piuttosto che sostituire immediatamente le parti.

Il componente esistente deve essere controllato per l'esattaMTKB000146AAIdentificazione.

Alcuni annunci di ricambi associanoN610164162AAcon MTKB000146AA per l'applicazione leggera con 16 ugelli sull'asse Z.

Confirmare che il sistema di posizionamento installato utilizza la corretta configurazione leggera di 16 teste / 16 ugelli.

MTKB000146AA è comunemente indicato per le applicazioni NPM-D3.

Per un controllo accurato, fornire foto chiare che mostrino:

• PCB pieno.
• Etichetta con numero di parte.
• Disposizione dei connettori.
• Revisione del consiglio.
• Etichette di identificazione aggiuntive.

Le tavole NPM simili possono servire diverse dimensioni di testa o diversi assi.

Poiché MTKB000146AA è un PCB elettronico, è importante una corretta gestione.

• Spegnete correttamente l'attrezzatura.
• Sgancia la corrente.
• Utilizzare protezione antistatica.
• Conferma il numero di ricambio.
• Se necessario, fotografare le posizioni dei cavi esistenti.

• Evitare di toccare direttamente i componenti elettronici.
• Non forzare i connettori in posizione.
• Controlla l'orientamento del connettore.
• Assicurarsi che tutti i cavi siano posizionati correttamente.
• Impedire che strumenti o materiali estranei entrino nella macchina.

• Avviare l'apparecchiatura secondo le procedure di manutenzione.
• Conferma inizializzazione normale.
• Osserva i movimenti della testa.
• Controlla l'operazione di raccolta e collocazione.
• Conferma che l'allarme originale è stato eliminato.
• Eseguire una prova di produzione prima di tornare al volume normale.

Le schede SMT elettroniche devono essere protette dall'elettricità statica, dall'umidità, dagli urti e dalla contaminazione.

Per gli inventari di ricambio critici, la scheda dovrebbe rimanere in un imballaggio protettivo fino a quando non sarà necessaria per l'installazione.

MTKB000146AA è un PCB di controllo della testa utilizzato per l'applicazione leggera dell'asse Z a 16 ugelli in apparecchiature di posizionamento SMT NPM-D3 compatibili.Supporta il controllo elettronico richiesto per il movimento verticale della testa di posizionamento.

Numerosi riferimenti di parti di ricambio SMT associano MTKB000146AA a N610164162AA per la scheda leggera a 16 ugelli a asse Z.Gli acquirenti dovrebbero ancora confrontare l'etichetta PCB installata e la configurazione della macchina prima di ordinare.

MTKB000052AA è indicato per un'applicazione leggera a 8 ugelli, mentre MTKB000146AA è associato a una configurazione leggera a 16 ugelli.

No, sintomi simili possono derivare da cavi, connettori, motori, sensori, resistenza meccanica, segnali di feedback o problemi di alimentazione.Il sistema completo dell'asse deve essere diagnosticato prima di sostituire il PCB.

Si prega di inviare MTKB000146AA, il modello della macchina, la configurazione della testa, la quantità, il paese di destinazione e fotografie chiare dell'etichetta e dei connettori PCB esistenti.Queste informazioni aiutano a ridurre gli errori di compatibilità.

NecessitàMTKB000146AA Tavola di controllo per asse Z per un montatore a 16 teste NPM-D3?

Si prega di inviare:

• Numero della parte.
• Modello della macchina.
• Configurazione della testa.
• Quantità richiesta.
• Fotografie esistenti.
• Paese di destinazione.
• Condizione richiesta.

Possiamo aiutare converifica del modello, controllo della compatibilità, preventivo, conferma delle scorte, requisiti di imballaggio e modalità di spedizione internazionale.

Invia la tua richiesta di ricambi SMT per un preventivo rapido e una corrispondenza accurata dei prodotti.
