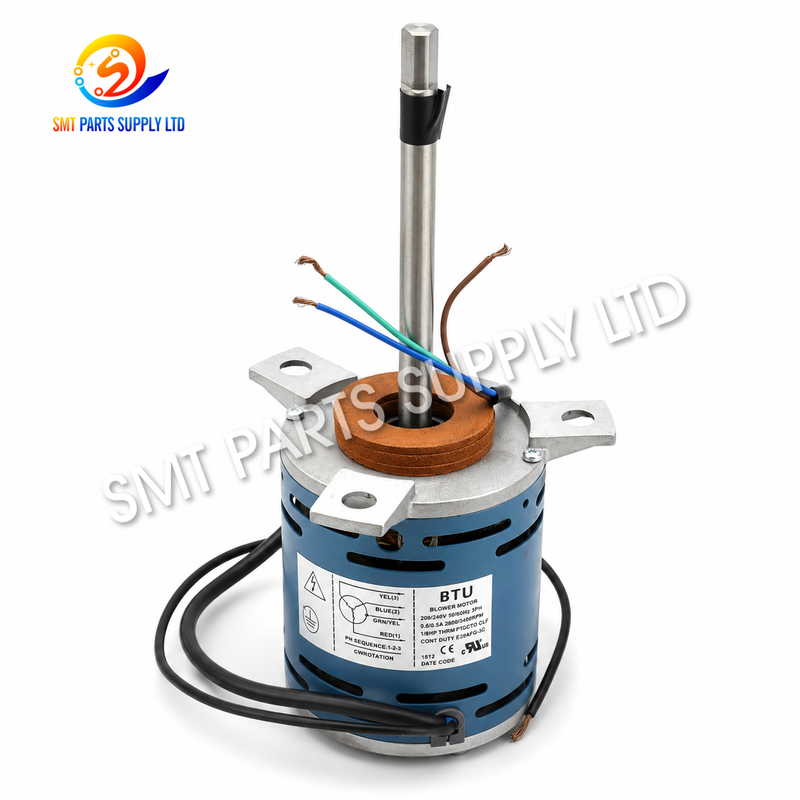

Motore ad aria calda per forno a riflusso ElectroCraft E39AFG-3C 5209822 BTU

Motore ad aria calda per forno a reflusso di E39AFG-3C 5209822 BTU

IlMotore ad aria calda per forno a reflusso di E39AFG-3C 5209822 BTUè un motore a induzione industriale utilizzato per azionare il ventilatore di circolazione dell'aria calda all'interno di forni di saldatura a reflusso BTU compatibili.208/240V AC, trifase, funzionamento a 50/60Hz, con circa1/8 HP di potenzae velocità di rotazione elevata adatte alle applicazioni di circolazione continua.

Durante la saldatura SMT a reflusso, il flusso d'aria controllato è essenziale per trasferire il calore uniformemente attraverso ciascuna zona di lavorazione.Il motore E39AFG-3C fornisce la rotazione meccanica richiesta dall'assemblaggio del soffiatore, aiuta a mantenere una convezione continua all'interno del forno.E39AFG-3Co numero della parte5209822corrisponde all'impianto esistente.

Per una sostituzione accurata, gli acquirenti devono confermare la targa del motore, la tensione, le dimensioni dell'albero, la posizione di montaggio, la configurazione del cablaggio e il modello originale del forno prima di ordinare.

Causa

Perché potrebbe essere necessario sostituire un motore a aria calda

I forni a reflusso funzionano spesso per lunghi cicli di produzione in condizioni di temperatura elevata, il motore di circolazione può quindi subire un graduale usura meccanica ed elettrica.

Le cause comuni sono:

I sintomi tipici di manutenzione possono includere rumore anormale, vibrazioni eccessive, riduzione del flusso d'aria, velocità del motore instabile, surriscaldamento, lento avvio o fallimento completo della rotazione.

Questi sintomi devono essere controllati con attenzione perché i problemi di flusso d'aria possono anche derivare dalla ruota del ventilatore, dal riscaldatore, dal filtro, dal condotto d'aria, dall'alimentazione elettrica o dal sistema di controllo.

Soluzione

IlElectroCraft E39AFG-3C 5209822fornisce una soluzione di sostituzione pratica quando il motore di forno a reflusso originale ha raggiunto la fine della sua vita utile o non fornisce più una circolazione affidabile.

La corretta sostituzione del motore aiuta a ripristinare l'impulso meccanico del sistema di soffiatura e sostiene il normale flusso d'aria del forno.

Benefici sostitutivi

• Aiuta a ripristinare una rotazione stabile del ventilatore.
• Supporta una circolazione continua di aria calda.
• Riduce i problemi causati dai cuscinetti usurati del motore.
• Adatto per l'inventario di manutenzione preventiva.
• Chiara identificazione del modello e del numero di parte.
• Semplifica l'acquisto di manutenzione.
• Adatto per ambienti di produzione SMT industriali.
• Aiuta a ridurre il tempo di fermo inatteso del forno.

La sostituzione deve sempre corrispondere alla configurazione elettrica e meccanica originale.

Specificità

Informazioni chiave di identificazione

Un motore con dimensioni esterne simili non deve essere considerato automaticamente intercambiabile.

Applicazione

Il motore ad aria calda E39AFG-3C è destinato principalmente al sistema di circolazione diForni di saldatura a reflusso BTU.

Le applicazioni tipiche sono:

Le linee di assemblaggio di PCB SMT

Utilizzato nei forni a reflusso installati dopo l'apparecchiatura di pick-and-place per il reflusso della pasta di saldatura.

Fabbricazione di elettronica

Adatti per ambienti produttivi:

• Elettronica automobilistica.
• elettronica di consumo.
• Pannelli di controllo industriali.
• Prodotti di comunicazione.
• Dispositivi a LED.
• Elettronica di potenza.
• Moduli elettronici.
• Prodotti di fabbricazione per contratto EMS.

Manutenzione del forno a reflusso

Può essere conservato come riserva di manutenzione per le fabbriche che utilizzano forni a reflusso BTU compatibili.

Progetti di riparazione di macchine

Adatto per la sostituzione quando il motore esistente presenta danni al cuscinetto, guasti elettrici, velocità instabile o deterioramento meccanico.

Come funziona

1La potenza trifase alimenta il motore.

L'E39AFG-3C funziona utilizzando un alimentatore a corrente alternata a tre fasi.

2Il pozzo guida il soffiatore.

L'albero del motore rotante è collegato meccanicamente al ventilatore di circolazione o all'assemblaggio del ventilatore.

3Il soffiatore muove l' aria.

Il soffiatore spinge l'aria di processo attraverso il percorso di circolazione interna del forno a reflusso.

4L' aria passa attraverso la zona di riscaldamento

Gli elementi di riscaldamento aumentano la temperatura dell'aria in base alle impostazioni di ciascuna zona di reflusso.

5L' aria riscaldata circola intorno al PCB.

L'aria circolante trasferisce energia termica al PCB, ai componenti e alla pasta di saldatura mentre la scheda passa attraverso il forno.

6La rotazione continua favorisce la stabilità termica.

La rotazione stabile del soffiatore contribuisce a una convezione ripetibile e a un trasferimento termico prevedibile.

Il motore stesso non regola la temperatura, ma lavora insieme ai riscaldatori del forno, ai sensori, ai controllori, ai soffiatori e ai condotti d'aria.

Relazione di sistema

Per questo motivo la diagnosi motoria deve essere combinata con l'ispezione dell'intero sistema circolatorio.

Come scegliere

1Conferma il modello esatto.

Controllare se la targhetta del motore originale mostra:

E39AFG-3C

L'identificazione del modello dovrebbe essere il primo punto di confronto.

2Conferma numero della parte.

Verificare se la documentazione della macchina o i riferimenti ai pezzi di ricambio esistenti:

5209822

3Controlla la tensione.

Il riferimento richiesto è:

208/240V CA

Non si deve installare una tensione nominale diversa senza una conferma tecnica.

4Controlla la frequenza.

Conferma:

50/60 Hz

La frequenza influenza direttamente la velocità di funzionamento del motore a induzione.

5Conferma di potenza trifase.

Il motore è destinato a una configurazione elettrica trifase.

6Confronta velocità motrice.

La velocità di riferimento è approssimativamente:

2800/3400 giri al minuto

Una grande differenza di velocità può influenzare il flusso d'aria del soffiatore e le prestazioni del forno.

7Confronta il pozzo.

Controllo:

• Diametro dell'albero.
• Lunghezza dell'albero.
• Progettazione della parte finale dell'albero.
• Connessione a ventilatore.
• Direzione di rotazione.

8. Confrontare le dimensioni di montaggio

Verificare:

• Distanza tra i fori di montaggio.
• Dimensioni del corpo motore.
• Struttura della staffa.
• Orientazione dell'installazione.

9. Fornire informazioni sulla macchina

Per una conferma più efficiente, fornire:

Fornire questi dati può ridurre il rischio di ordinare un motore non corretto.

Sintomi comuni della sostituzione

Rumore anormale del motore

Il rumore di macinatura o di metallo può indicare un deterioramento del cuscinetto.

Aumento delle vibrazioni

Controllare il bilanciamento del motore, dell'albero, del montaggio e del soffiatore.

Riduzione del flusso d'aria

Un motore con velocità instabile o ridotta può influenzare la circolazione.

Soprascaldo del motore

Tra le possibili cause figurano la resistenza meccanica, la tensione errata, l'usura del cuscinetto o problemi elettrici.

Non si inizia

Controllare l'alimentazione elettrica, la condizione di fase, il cablaggio, l'avvolgimento del motore e il carico meccanico prima della sostituzione.

Raccomandazioni di manutenzione

L'ispezione regolare può aiutare a individuare il deterioramento del motore prima che si verifichi un'interruzione della produzione.

La manutenzione e i lavori elettrici devono essere eseguiti da tecnici qualificati secondo le procedure di sicurezza applicabili.

Perché è importante un'accurata sostituzione

La scelta di un motore a forno a reflusso solo in base all'aspetto può portare ad un acquisto errato.

Due motori simili possono differire in:

• Voltaggio.
• Corrente.
• Fase.
• Frequenza.
• Velocità.
• Potenza di uscita.
• Diametro dell'albero.
• Lunghezza dell'albero.
• Direzione di rotazione.
• Modello di montaggio.
• Connessione elettrica.

Per questo motivo, la combinazione diElectroCraft E39AFG-3C- e5209822deve essere controllato insieme alla configurazione fisica del motore.

Domande frequenti

Q1. A cosa serve l'ElectroCraft E39AFG-3C 5209822?

Viene utilizzato per azionare il soffiatore di circolazione dell'aria calda nei forni a reflusso BTU compatibili, contribuendo a mantenere un flusso d'aria continuo attraverso le zone di trattamento termico durante la produzione di saldatura SMT PCB.

Q2. Quali specifiche elettriche devono essere controllate prima di ordinare?

Verificare 208/240V AC, 50/60Hz, funzionamento trifase, potenza di circa 1/8 CV e le specifiche originali della targa del motore prima di acquistare il sostituto.

D3. Questo motore può contenere tutti i forni a reflow BTU?

No. I forni BTU possono utilizzare diverse configurazioni di motore a seconda del modello e della revisione della macchina.specifiche elettriche e informazioni sulla macchina.

Q4. Quali informazioni devo inviare per la conferma della compatibilità?

Se possibile, fornire la E39AFG-3C, numero di parte 5209822, la quantità richiesta, il modello del forno, il numero di serie della macchina, la foto della targa del motore, la foto dell'albero e le foto dell'installazione.

Q5. Quando si deve sostituire il motore ad aria calda?

La sostituzione può essere necessaria quando l'ispezione conferma rumore del cuscinetto, vibrazioni eccessive, surriscaldamento, rotazione instabile, bassa velocità del soffiatore,guasto elettrico o impossibilità di avvio durante il normale funzionamento del forno.

Contattaci

Per il prezzo, la disponibilità di magazzino, il calendario di consegna o la conferma di compatibilità, si prega di inviare ilModello del prodotto, numero di parte, quantità richiesta e foto originali del motore.

Per i progetti di manutenzione dei forni a reflusso BTU, fornire il modello del forno e il numero di serie della macchina può contribuire a migliorare l'accuratezza dell'identificazione delle parti di ricambio.I quantitativi di scorta e i requisiti di manutenzione possono anche essere indicati in base al piano di acquisto..
