Samsung Hanwha SM320 SM321 Driver asse Z J3153053A EP06-900142 Panasonic MADDT1105001

Samsung Hanwha SM320 SM321 driver dell'asse Z J3153053A EP06-900142 Panasonic MADDT1105001

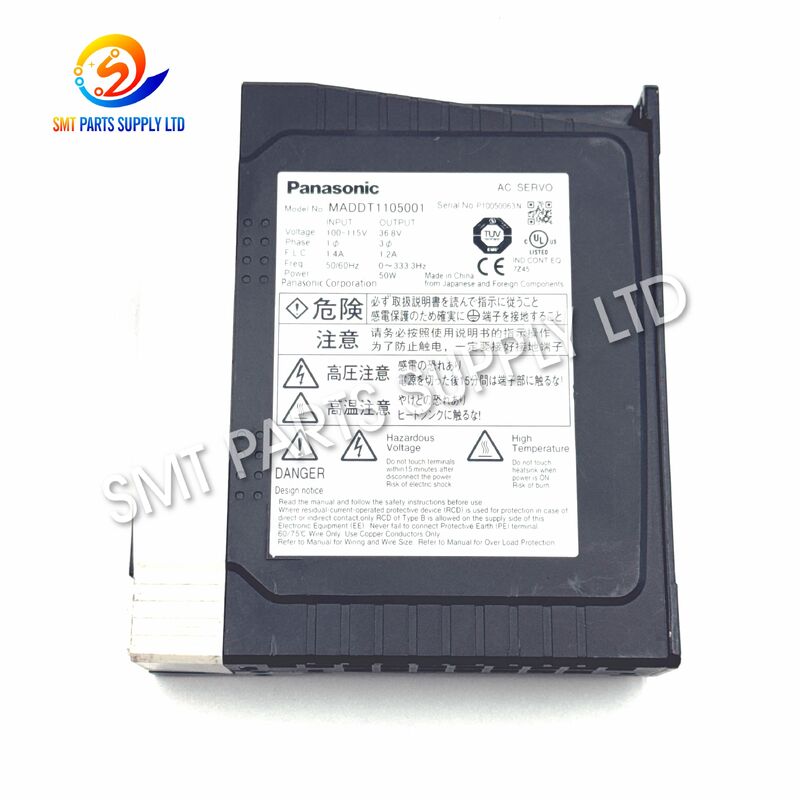

Il servo driver a asse Z Panasonic MADDT1105001 è progettato per applicazioni di controllo del movimento nelle macchine SM320 e SM321 SMT di pick-and-place di Samsung e Hanwha.È comunemente identificato dal numero di parte SamsungCodice di riferimento:e riferimento alternativoEP06-900142.

Basato sulla piattaforma servo Panasonic MINAS A4, questo driver controlla un preciso movimento verticale della testa durante il raccolto e il posizionamento dei componenti.Accurato movimento dell'asse Z è importante per la corretta altezza dell'ugello, gestione stabile dei componenti, posizionamento ripetibile e affidabile assemblaggio PCB ad alta velocità.

Per questa applicazione macchina Samsung e Hanwha, il conducente è associato a unConfigurazione del servomotore da 30 WÈ adatto alle fabbriche SMT, alle aziende di riparazione delle attrezzature, ai reparti di manutenzione della produzione, ai rifacciatori di macchine usate,e distributori di ricambi che richiedono una sostituzione di un servocontrollo compatibile per le apparecchiature SM320 o SM321 esistenti.

Causa

I guasti del servo driver possono causare gravi interruzioni nella produzione SMT perché la testa di posizionamento dipende da un preciso movimento verticale servo-controllato.

Le cause comuni di problemi di servo dell'asse Z includono:

Invecchiamento dei componenti elettronici

Le macchine SM320 e SM321 sono state ampiamente utilizzate nelle fabbriche di elettronica per molti anni.e altri componenti elettronici possono deteriorarsi gradualmente dopo un lungo funzionamento continuo.

Resistenza meccanica

Se il meccanismo dell'asse Z sviluppa un'eccessiva attrito, contaminazione, usura del cuscinetto o problemi di lubrificazione, viene trasferito carico aggiuntivo al motore e al servo driver.

Questo può portare a allarmi di sovraccarico o a movimenti instabili.

Errori di codificatore o di cavo

Il sistema servo si basa sul feedback dell'encoder. Cavi di encoder danneggiati, connettori sciolti, cattivo contatto o fili rotti possono produrre segnali di posizionamento anormali e innescare allarmi della macchina.

Fornitura di energia instabile

Le fluttuazioni di tensione, la messa a terra impropria, il rumore elettrico e le interruzioni di alimentazione possono influenzare l'affidabilità del servo driver.

Parametri non corretti

Un servo driver di ricambio può non funzionare correttamente se i parametri specifici della macchina sono errati o incompleti.

Accumulazione di calore

Una scarsa ventilazione all'interno dell'armadio elettrico può aumentare la temperatura di funzionamento e ridurre la durata di vita dei componenti elettronici.

Soluzione

Quando il servo driver esistente dell'asse Z è confermato difettoso, sostituirlo con il modello corretto può aiutare a ripristinare rapidamente il funzionamento della macchina.

La sequenza di identificazione raccomandata è:

MADDT1105001 - MADDT1105 - J3153053A - EP06-900142 - SM320 / SM321 Asse Z

L'utilizzo di diversi riferimenti corrispondenti riduce il rischio di acquistare il servo driver sbagliato.

Prima di ordinare, confermate:

Prima di ordinare si raccomanda una foto chiara dell'etichetta del servo driver esistente.

Specificità

Confronto delle applicazioni della serie MADDT1105

L'aspetto simile non significa che i driver siano intercambiabili.

Selezionate sempre il driver in base al modello originale, al numero di componente Samsung, alla posizione della macchina e alle specifiche elettriche.

Applicazione

Il servo driver MADDT1105001 è utilizzato in apparecchiature di posizionamento SMT automatizzate che richiedono un preciso movimento verticale della testa.

Le applicazioni tipiche sono:

Samsung SM320 SMT Monter

L'asse Z muove la testa di posizionamento verticalmente durante le operazioni di raccolta e posizionamento.

Samsung SM321 SMT Monter

L'SM321 si basa anche sul movimento della testa servo-controllato per l'assemblaggio ripetibile del PCB.

Equipaggiamento Samsung supportato da Hanwha

Le stesse referenze alle macchine legacy sono quindi comunemente ricercate sia sotto il nome Samsung che sotto quello di Hanwha.

Produzione di assemblaggi di PCB

Le industrie idonee sono:

• elettronica di consumo.
• Elettronica automobilistica.
• Produzione di LED.
• Pannelli di controllo industriali.
• Attrezzature di comunicazione.
• Fabbricazione di alimentatori.
• Produzione di elettronica a contratto.
• Elettronica per computer.
• Ristrutturazione delle attrezzature SMT.
• Operazioni di manutenzione di ricambi.

Come funziona

Il servo driver funge da interfaccia di controllo tra il controller della macchina SMT e il servomotore.

Passo 1: comando di movimento

Il controllore della macchina determina la distanza e la velocità con cui la testa di posizionamento deve muoversi verticalmente.

Fase 2: elaborazione del driver

MADDT1105001 riceve il comando e calcola la potenza del motore.

Fase 3: Movimento motorio

Il conducente fornisce energia elettrica controllata al servomotore, spostando l'asse Z verso la posizione programmata.

Passo 4: Feedback dell'encoder

Il codificatore del motore invia informazioni di posizione in tempo reale al servosistema.

Fase 5: regolazione a ciclo chiuso

Il conducente confronta continuamente il movimento comandato con la posizione effettiva del motore.

Qualsiasi differenza di posizione viene corretta automaticamente.

Fase 6: Completamento della posizione

Una volta raggiunta la posizione di destinazione, il servosistema stabilizza l'asse e si prepara al prossimo movimento di raccolta o di posizionamento.

Funzionamento dell'asse Z durante il posizionamento SMT

Un tipico ciclo di collocamento comprende:

1. La testa di posizionamento si muove sopra l'alimentatore.
2. L'asse Z abbassa l'ugello.
3. L'ugello entra in contatto o si avvicina al componente.
4. Il vuoto raccoglie il componente.
5. L'asse Z alza la testa.
6. Il componente viene ispezionato dal sistema di visione.
7. La testa si muove verso la posizione di posizionamento del PCB.
8. L'asse Z abbassa il componente.
9. Il componente viene posizionato sul PCB.
10. La testa sale e inizia il ciclo successivo.

Poiché questi movimenti si verificano ripetutamente ad alta velocità, la risposta del servo e la stabilità del posizionamento sono importanti per l'efficienza della produzione.

Sintomi tipici di colpa

Come scegliere

La scelta del servo driver corretto è particolarmente importante perché i driver Panasonic MINAS A4 con alloggiamenti simili possono avere diverse caratteristiche elettriche e funzioni della macchina.

1Conferma il modello completo.

Controllare se l'unità originale mostra:

MADDT1105001

o la designazione di base:

MADDT1105

2. Conferma il numero di parte Samsung

Il riferimento richiesto per la presente domanda è:

Codice di riferimento:

3- Conferma del riferimento del PE

Controllare se la documentazione di manutenzione elenca:

EP06-900142

4Conferma la macchina.

Verificare che il conducente sia necessario:

Samsung SM320

o

Samsung / Hanwha SM321

5Conferma l' Asse.

Indicare la domanda come:

Servo driver dell'asse Z

6Confronta l' etichetta del conducente.

Confrontare tensione, modello, connettori e informazioni di identificazione prima dell'installazione.

7Controlla il difetto esistente.

Un servo-allarme non significa sempre che il conducente stesso abbia fallito.

Controllo:

• Servomotore.
• Cable di codifica.
• Cavo motore.
• Meccanismo meccanico dell'asse Z.
• Fornitore di energia.
• Collegamenti.
• Parametri della macchina.

8Mandami una foto chiara.

Fornire una foto dell'etichetta originale del conducente è uno dei modi più rapidi per confermare la compatibilità.

Perché correggere le corrispondenze

Una scelta errata del conducente può causare:

• Servo allarmi.
• Errori di controllo motore.
• Movimenti sbagliati.
• Incompatibilità dei parametri.
• Tempo di fermo della produzione.
• Disadattamento dei connettori.
• Danni elettrici.
• Ritardo nell'installazione.

Per questo motivo, la selezione non dovrebbe mai basarsi solo sull'aspetto fisico.

Raccomandazioni di manutenzione

La manutenzione regolare può contribuire a prolungare la vita utile del servosistema.

I controlli raccomandati comprendono:

Vantaggi

Controllo accurato dell'asse Z

Supporta il posizionamento verticale preciso della testa durante il raccolto e il posizionamento dei componenti.

Numeri di riferimento multipli

MADDT1105001, MADDT1105, J3153053A e EP06-900142 semplificano l'identificazione delle parti.

SM320 e SM321

Adatto per la manutenzione dei monitori SMT Samsung e Hanwha ampiamente utilizzati.

Tecnologia servo MINAS A4

Fornisce un controllo del movimento industriale stabile adatto per applicazioni SMT ripetitive.

Riduzione del tempo di fermo

Una sostituzione correttamente abbinata può aiutare a ripristinare il funzionamento efficiente della macchina.

Ricambi utili

Ideale per le fabbriche che utilizzano più macchine SM320 o SM321 e che mantengono un inventario strategico di ricambi.

Domande frequenti

Q1. Panasonic MADDT1105001 è utilizzato nelle macchine Samsung SM320 e SM321?

Sì, MADDT1105001 è associato al servosistema SM320 e SM321 di Samsung e Hanwha ed è comunemente indicato con J3153053A ed EP06-900142 per applicazioni a asse Z.

D2. J3153053A è un servo driver da 30W?

Per l'applicazione specifica della macchina Samsung, J3153053A con MADDT1105 è identificato come la configurazione del servo driver da 30W.

D3. Può il MADDT1205001 sostituire direttamente il MADDT1105001?

La sostituzione diretta non è raccomandata senza verifica. Modelli diversi di driver possono avere diverse potenze nominali, specifiche di tensione, assegnazioni della macchina, connettori e parametri del servo.

Q4. Quali informazioni devo fornire prima di ordinare?

Si prega di fornire il modello della macchina, il modello originale del driver Panasonic, il numero di componente Samsung, la posizione dell'asse, la quantità richiesta e una foto chiara dell'etichetta originale del driver.

D5. Può un allarme dell'asse Z essere causato da qualcosa di diverso dal servo driver?

Si', guasti al motore, cavi di codifica, resistenza meccanica, connettori danneggiati, potenza instabile, sensori e parametri non corretti della macchina possono anche causare gli allarmi servo.

Contattaci

Per la rapida corrispondenza dei prodotti e la quotazione, indicare:

• Modello della macchina.
• Modello di autista.
• Numero della parte Samsung.
• Numero della parte alternativa.
• Posizione dell'asse.
• Quantità richiesta.
• Chiara foto dell'etichetta del guidatore.
• Paese di destinazione.

Possiamo aiutare a verificare il modello richiesto prima del preventivo e assistere con la corrispondenza di pezzi di ricambio SMT adatti per le attrezzature di posizionamento Samsung e Hanwha.
