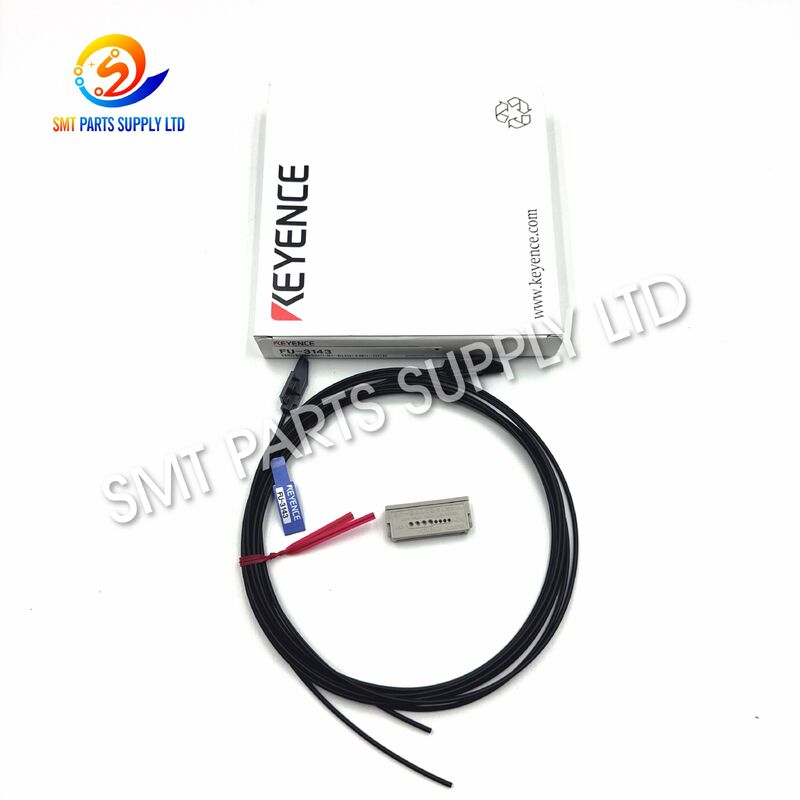

Sensore binario FUJI KEYENCE 2MGTCA002600 FU-3143 NXT III

FUJI KEYENCE 2MGTCA002600 FU-3143 NXT III Sensore ferroviario

IlFUJI KEYENCE 2MGTCA002600 FU-3143 NXT III Sensore in fibra ferroviariaè un componente di rilevamento in fibra ottica utilizzato nella sezione del binario e del trasportatore PCB delle macchine di posizionamento SMT FUJI NXT III. Il suo ruolo principale è quello di aiutare la macchina a rilevare la presenza, il passaggio,e posizione di trasferimento dei gruppi di PCB durante la produzione automatica.

In una linea SMT ad alta velocità, il rilevamento affidabile dei PCB è essenziale per coordinare il movimento del trasportatore, il carico della scheda, il posizionamento, il trasferimento e il sequenziamento della produzione.installato in modo errato, o un sensore di rotaia instabile può causare rilevamento intermittente di PCB, allarmi di trasferimento, errori di attesa di bordo o fermi inutili della macchina.

Il2MGTCA002600 / FU-3143fornisce una soluzione di sostituzione appropriata per il servizio della posizione di rilevamento della rotaia NXT III corrispondente.La corretta verifica del numero di parti prima dell'ordine aiuta i team di manutenzione a ridurre gli errori di installazione e a ripristinare in modo efficiente il normale funzionamento della macchina.

Causa

Perché si verificano problemi di rilevamento dei binari PCB

Il trasporto dei PCB su un montatore SMT dipende dalla comunicazione accurata tra i componenti meccanici del trasportatore e i dispositivi di rilevamento.la macchina potrebbe non riconoscere correttamente quando un PCB entra, passa attraverso, raggiunge un punto di trasferimento specificato o lascia la posizione del trasportatore pertinente.

Le cause comuni sono:

Poiché il sensore ferroviario funziona come parte del sistema di rilevamento del trasferimento di PCB della macchina, i tecnici dovrebbero ispezionare sia il sensore che l'ambiente di installazione circostante prima di sostituire le parti.

Un errore di trasferimento della scheda non significa automaticamente che il FU-3143 sia fallito.e le impostazioni della macchina devono essere verificate.

Soluzione

Ristabilire un'affidabile rilevazione dei PCB con il sensore corretto

Quando l'ispezione conferma che il sensore di fibra ferroviaria corrispondente è danneggiato o non fornisce più un rilevamento stabile, sostituirlo con il sensore correttoFUJI 2MGTCA002600 / KEYENCE FU-3143può aiutare a ripristinare la funzione di rilevamento dei PCB del sistema di trasporto NXT III.

L'utilizzo del modello corretto è particolarmente importante perché i sensori a fibra di aspetto simile possono avere diverse strutture ottiche, configurazioni di cavi, dimensioni di installazione o caratteristiche di rilevamento.

Per la sostituzione di manutenzione, si consiglia di confermare:

• Numero di componente FUJI esistente sulla macchina o nel registro di manutenzione.
• Modello di sensore contrassegnato comeFU-3143.
• La generazione di macchine èFUJI NXT III.
• La posizione di installazione è la corrispondente posizione di rilevamento del binario PCB o del trasportatore.
• Il percorso della fibra e la configurazione di montaggio corrispondono al componente originale.
• L'amplificatore o l'elettronica di rilevamento funzionano correttamente.
• Il movimento meccanico della rotaia è normale prima della sostituzione del sensore.

Questo processo di verifica può ridurre la sostituzione di parti inutili ed evitare di ordinare un sensore visivamente simile ma incompatibile.

Specificità

FUJI 2MGTCA002600 FU-3143 Specifiche del sensore

Nota:I parametri elettrici quali la tensione dell'amplificatore, l'uscita di commutazione e la distanza di rilevamento devono essere verificati in base al sistema completo di sensori installato sulla macchina.Il FU-3143 è utilizzato come componente di rilevamento in fibra e funziona insieme alla corrispondente elettronica di rilevamento nell'apparecchiatura.

Applicazione

Dove viene utilizzato il sensore FU-3143

Il2MGTCA002600 FU-3143viene utilizzato principalmente nelle apparecchiature di produzione SMT FUJI NXT III in cui la posizione o la presenza di PCB deve essere rilevata durante il trasporto a bordo.

Le applicazioni tipiche sono:

Industria adatta

Questo sensore è comunemente richiesto da:

• Fabbriche di produzione SMT.
• Produttori di PCB.
• Produttori di elettronica a contratto.
• Linee di produzione di elettronica automobilistica.
• Produttori di elettronica di consumo.
• Produttori di PCB di controllo industriale.
• Fabbriche di apparecchiature di comunicazione.
• Aziende di manutenzione di macchine SMT.
• Dipartimenti di assistenza alle attrezzature FUJI.
• Distributori di ricambi SMT.

Per le fabbriche che utilizzano le macchine FUJI NXT III in modo continuo, tenere disponibili i componenti di rilevamento comunemente utilizzati come pezzi di ricambio di manutenzione può aiutare a ridurre il tempo di riparazione in caso di guasti inaspettati dei sensori.

Come funziona

Principio di rilevamento della fibra ottica

IlFU-3143è un elemento di rilevamento in fibra ottica piuttosto che un interruttore meccanico convenzionale.

In un'applicazione ferroviaria NXT III, la sequenza di rilevamento può essere intesa come segue:

1La luce viene trasmessa attraverso il sistema di fibre.

L'elettronica dei sensori associata fornisce il segnale ottico utilizzato dall'unità di rilevamento in fibra.

2Un PCB entra nell'area di rilevamento.

Man mano che il circuito viene spostato attraverso il binario trasportatore, la sua presenza cambia la condizione ottica al punto di rilevamento.

3Il sistema dei sensori riconosce il cambiamento.

L'unità di fibra trasferisce il cambiamento ottico all'elettronica di rilevamento corrispondente.

4Un segnale di rilevamento viene elaborato dalla macchina.

Il sistema di controllo NXT III utilizza lo stato del sensore come parte della sua logica di trasferimento PCB e sequenziamento della macchina.

5Il processo di trasporto continua.

Dopo che la posizione del PCB è stata correttamente riconosciuta, la macchina può coordinare il successivo trasferimento della scheda o l'operazione relativa al posizionamento.

Questo metodo di rilevamento senza contatto è adatto per la produzione automatizzata SMT perché non è necessario che il PCB aumenti meccanicamente un interruttore di limite convenzionale al punto di rilevamento.

Perché è importante correggere il sistema di rilevamento dei binari

Una macchina di posizionamento fa molto di più che spostare un PCB da un lato all'altro.

Un sensore PCB affidabile aiuta a supportare:

Anche un piccolo componente di rilevamento può quindi avere un effetto significativo sul tempo di funzionamento della macchina.

Come scegliere

Come confermare il sensore FUJI NXT corretto

Prima di inviare una richiesta, confrontare le seguenti informazioni con il sensore attualmente installato sulla macchina.

1- Conferma il numero della FUJI.

Il numero di parte FUJI richiesto deve essere:

2MGTCA002600

La verifica del numero di componente è l'evento più importante per la sostituzione dei componenti della macchina SMT.

2. Conferma il modello KEYENCE

Controllare se l'unità di fibra è contrassegnata:

FU-3143

Non selezionare un altro sensore a fibra della serie FU solo perché l'aspetto esterno sembra simile.

3Conferma la generazione della macchina.

Questo prodotto è identificato principalmente per:

FUJI NXT III

Le macchine NXT, NXT II e NXT III possono utilizzare diverse configurazioni di sensori in luoghi diversi.

4Conferma la posizione di installazione.

Verificare che il componente richiesto sia utilizzato nel:

Sezione di rilevamento del binario / del trasportatore / della scheda PCB.

La macchina NXT contiene molti sensori diversi per teste, moduli, alimentatori, assi, coperture e meccanismi trasportatori.

5. Invia una foto quando il numero della parte non è chiaro

Se l'etichetta della macchina o la marcatura del sensore non è leggibile, inviateci:

Il nostro team può confrontare le informazioni prima del preventivo per aiutare a ridurre il rischio di ordinazione errata.

Raccomandazioni di manutenzione

Per mantenere stabile il rilevamento dei PCB, i tecnici devono ispezionare periodicamente l'area di installazione dei sensori.

I controlli raccomandati comprendono:

• Mantenere la zona di rilevamento ottico pulita.
• Rimuovere le polveri in eccesso e i residui di produzione.
• Evitate di tirare o piegare bruscamente il cavo di fibra.
• Controllare la posizione di montaggio dopo la manutenzione della rotaia.
• Controlla l'interferenza meccanica.
• Verificare che il sensore sia installato in modo sicuro.
• Verificare le indicazioni relative all'amplificatore durante la risoluzione dei problemi.
• Conferma che le cinghie trasportatrici e le rotaie si muovono normalmente.
• Evitare aggiustamenti inutili quando il sistema funziona correttamente.

I componenti di fibra devono essere manipolati con attenzione durante la manutenzione perché una flessione, una frantumazione o una tiratura eccessive possono influenzare la trasmissione del segnale ottico.

Vantaggi per la manutenzione SMT

Numero della parte di sostituzione specifica

La combinazione di2MGTCA002600 e FU-3143rende l'identificazione semplice per le squadre di manutenzione che cercano il sensore NXT III corretto.

Progettato per la rilevazione dei PCB

Il componente è associato al rilevamento delle schede nella sezione del binario e del trasportatore piuttosto che al rilevamento generale della prossimità della macchina.

Supporta la continuità della produzione

Il rilevamento stabile dei PCB aiuta la macchina a mantenere la corretta sequenza durante il trasporto automatico della scheda.

Sensori senza contatto

Il rilevamento in fibra ottica consente di rilevare i PCB senza contatto meccanico con la scheda di circuito al punto di rilevamento.

Facile identificazione della ricambiatura

Fornire sia il numero di componente FUJI che il modello di fibra KEYENCE semplifica la comunicazione tra ingegneri di produzione, dipartimenti di manutenzione e team di acquisto.

Adatti a scorte di riserva preventive

Le fabbriche che utilizzano più macchine FUJI NXT III possono mantenere i sensori critici in inventario di manutenzione per ridurre i tempi di fermo causati dall'attesa di parti di ricambio.

Domande frequenti

D1: Per che cosa si usa FUJI 2MGTCA002600 FU-3143?

Si tratta di un componente di sensore a fibra ottica utilizzato nella sezione del binario o del trasportatore dei montatori SMT FUJI NXT III.La sua applicazione principale è rilevare la presenza di PCB o movimento della scheda in modo che la macchina possa coordinare correttamente la sequenza di trasferimento PCB.

D2: 2MGTCA002600 è lo stesso di KEYENCE FU-3143?

Per la presente applicazione NXT III:2MGTCA002600è il numero di parte FUJI associato alKEYENCE FU-3143Gli acquirenti dovrebbero fornire entrambi i numeri quando richiedono un preventivo per garantire un'identificazione accurata.

D3: FU-3143 può essere utilizzato su tutte le macchine FUJI NXT?

Non si deve presumere che sia adatto a ogni generazione di NXT o a ogni posizione del sensore.Conferma sempre il modello della macchina, posizione di installazione e numero originale della parte prima dell'ordine.

D4: Cosa devo verificare se la macchina ha il rilevamento di PCB intermittenti?

Controllare la pulizia del sensore, la condizione della fibra, l'allineamento del montaggio, l'orientamento del cavo, l'elettronica del sensore associata, il movimento del trasportatore e la condizione del binario PCB.Se l'unità di fibra FU-3143 è danneggiata o instabile, la sostituzione può essere richiesta dopo che la risoluzione dei problemi conferma il difetto.

Q5: Quali informazioni devo fornire per un preventivo?

Si prega di fornireFUJI numero di parte 2MGTCA002600,KEYENCE modello FU-3143, modello della macchina, quantità richiesta e preferibilmente una foto del sensore esistente.

Contattaci

Ho bisogno di...FUJI KEYENCE 2MGTCA002600 FU-3143 NXT III Sensore in fibra ferroviariaper la manutenzione delle macchine o per il rifornimento?

Mandateci il vostronumero della parte, modello della macchina, quantità richiesta e foto del sensoreper la verifica.

Forniamo pezzi di ricambio per macchine SMT per manutenzione, riparazione e supporto in linea di produzione.disponibilità, preventivo, tempo di consegna e dettagli di spedizione.

Richiedi subito un preventivo e conferma il sensore corretto per la tua macchina FUJI NXT III.
