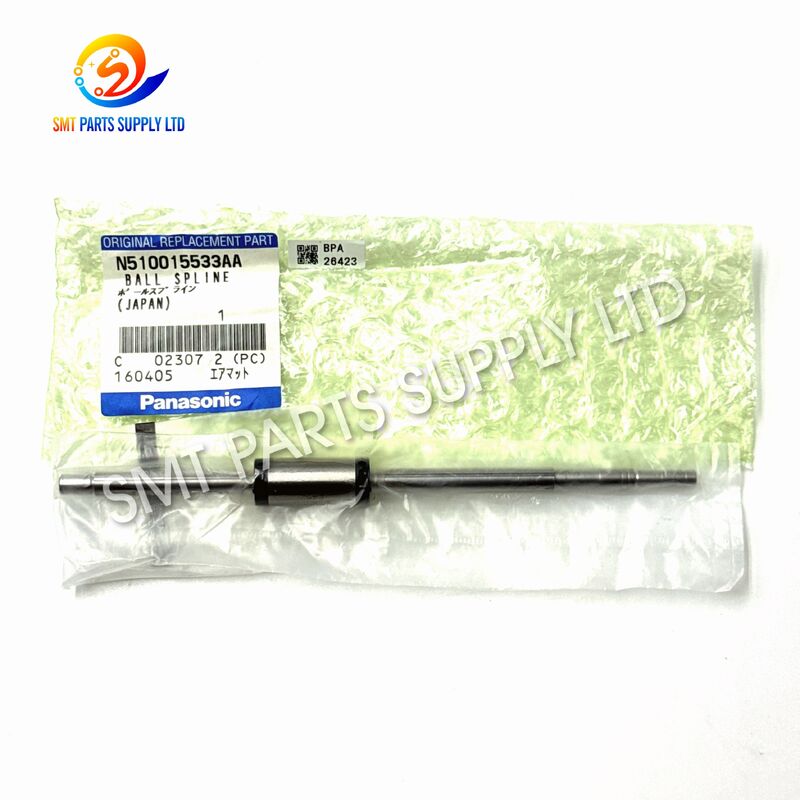

Panasonic N510015533AA Ball Spline per unità principale CM402 8

ILPanasonic N510015533AA Scanalatura a sfera per unità CM402 a 8 testeè un pezzo di ricambio meccanico di precisione utilizzato nei gruppi di teste di posizionamento Panasonic CM402 SMT compatibili. La scanalatura della sfera supporta il movimento lineare controllato mantenendo una guida meccanica stabile durante i cicli operativi ripetuti della testa.

Nella produzione SMT, la testa di posizionamento esegue movimenti continui ad alta velocità durante la presa, il posizionamento e il posizionamento dei componenti. I componenti meccanici interni alla testa necessitano quindi di una buona stabilità di movimento e di giochi controllati. Quando una scanalatura della sfera si usura, si contamina, si allenta o viene danneggiata meccanicamente, il movimento della testa potrebbe diventare meno fluido e potrebbe essere necessaria la manutenzione.

N510015533AA è adatto per la manutenzione professionale del CM402, la riparazione della testa di posizionamento, la ristrutturazione della macchina e lo stoccaggio preventivo dei pezzi di ricambio. Per un ordine accurato, gli acquirenti devono confermare ilN510015533AA codice articolo,Modello macchina CM402, EConfigurazione dell'unità a 8 testeprima dell'acquisto.

Informazioni di base sul prodotto

Causa

Perché è necessaria la sostituzione di una scanalatura a sfera CM402?

La scanalatura della sfera funziona come parte di un meccanismo di movimento di precisione. Durante la normale produzione, è esposto a movimenti ripetuti, carico meccanico, condizioni di lubrificazione e contaminazione ambientale.

Diverse condizioni possono gradualmente influenzarne le prestazioni.

Usura meccanica a lungo termine

La produzione continua sottopone ripetute sollecitazioni meccaniche alle parti in movimento. Dopo un funzionamento prolungato, le superfici di contatto e i relativi componenti interni di movimento potrebbero gradualmente usurarsi.

Un'usura eccessiva può aumentare il gioco meccanico e ridurre la stabilità del movimento.

Polvere e contaminazione

Le macchine SMT operano in ambienti di produzione controllati, ma polvere fine, residui di grasso e contaminazione dovuta alla manutenzione possono comunque penetrare nei meccanismi in movimento.

I contaminanti possono aumentare l'attrito e ridurre la fluidità del movimento.

Deterioramento della lubrificazione

Le parti meccaniche di precisione necessitano di una corretta lubrificazione in base alle procedure di manutenzione della macchina. Un lubrificante insufficiente, contaminato o deteriorato può aumentare la resistenza tra le superfici in movimento.

Installazione non corretta

Un allineamento errato durante la manutenzione può posizionare un carico laterale indesiderato su una scanalatura di precisione.

Forzare la parte in posizione o installare i componenti correlati in modo errato può compromettere la fluidità del movimento.

Impatto meccanico

Un impatto accidentale durante la manutenzione, la rimozione della testa, il trasporto o la manutenzione della macchina può danneggiare la scanalatura o la struttura meccanica circostante.

Sintomi comuni di ispezione

Questi sintomi possono anche essere correlati ad altri componenti della testa. Si consiglia un'ispezione completa del meccanismo circostante prima di sostituire una singola parte.

Soluzione

Quando si conferma che la scanalatura della sfera installata è usurata o danneggiata, la sostituzione con il componente correttamente abbinato può aiutare a ripristinare un movimento meccanico stabile.

ILPanasonic N510015533AA Scanalatura a sferafornisce una soluzione sostitutiva per compatibileCM402 Unità a 8 testemanutenzione.

Una procedura di manutenzione professionale dovrebbe includere qualcosa di più della semplice sostituzione della spline stessa.

Processo di servizio consigliato

La corretta identificazione è particolarmente importante perché parti meccaniche SMT visivamente simili possono essere progettate per generazioni di macchine o configurazioni di testa diverse.

Specifiche

Tabella delle specifiche del prodotto

Conferma d'acquisto

Per ridurre gli ordini errati, si consiglia ai clienti di confermare le seguenti informazioni:

Applicazione

La scanalatura a sfera N510015533AA viene utilizzata principalmente inManutenzione della macchina pick and place Panasonic CM402 SMT.

Manutenzione della linea di produzione SMT

Le fabbriche di elettronica che utilizzano apparecchiature di posizionamento CM402 possono conservare questo componente nell'inventario dei pezzi di ricambio per supportare la manutenzione pianificata e la riparazione della macchina.

La manutenzione delle parti meccaniche comunemente richieste può ridurre i tempi di risposta del servizio quando viene identificata l'usura.

Riparazione della testina di posizionamento

Durante la manutenzione della testa di posizionamento, i tecnici possono ispezionare la scanalatura insieme ad alberi, supporti, cuscinetti, guide e altri componenti mobili.

Se la scanalatura mostra un gioco anomalo, un movimento irregolare o un danno meccanico, potrebbe essere necessaria la sostituzione.

Manutenzione preventiva

Le fabbriche che utilizzano linee SMT ad alto volume possono ispezionare i componenti della testa di precisione durante la manutenzione programmata.

L'identificazione precoce dell'usura meccanica può aiutare a ridurre le interruzioni impreviste della produzione.

Ristrutturazione macchine

Le apparecchiature CM402 usate in fase di ristrutturazione devono essere sottoposte a ispezione delle parti meccaniche ad alto ciclo prima di tornare alla produzione.

La sostituzione di componenti danneggiati o fortemente usurati aiuta a ripristinare un funzionamento meccanico più coerente.

Usi tipici del settore

Come funziona

Una scanalatura a sfera è progettata per supportaremovimento lineare preciso mantenendo un orientamento meccanico controllato.

All'interno del gruppo della testa di posizionamento CM402, la spline collabora con i relativi componenti meccanici e di azionamento.

Guida lineare

La spline guida l'assieme in movimento lungo un asse definito.

Questo movimento controllato è importante per le operazioni ripetute della testa nel posizionamento SMT.

Stabilità del movimento

La struttura scanalata aiuta a ridurre il gioco meccanico indesiderato quando si opera nelle condizioni corrette e nella tolleranza di installazione.

La guida meccanica stabile supporta il movimento costante della testa.

Controllo della coppia

Un meccanismo di tipo spline può consentire il movimento assiale controllando al contempo la relazione di rotazione tra i componenti collegati.

Questa caratteristica è utile nei sistemi di movimento di precisione in cui sono richiesti sia la corsa lineare che l'orientamento controllato.

Cicli di posizionamento ripetuti

Durante la produzione SMT, la testa esegue ripetutamente operazioni di prelievo, spostamento, posizionamento e posizionamento.

La scanalatura della sfera contribuisce alla guida meccanica richiesta per questi cicli ripetitivi.

Sequenza operativa semplificata

La scanalatura della sfera è solo un componente del sistema di posizionamento completo. Le prestazioni complessive della macchina dipendono anche dalle condizioni di motori, cuscinetti, meccanismi degli ugelli, sensori, alberi, supporti e calibrazione.

Come scegliere

Selezionare la scanalatura della sfera corretta è importante perché le parti della macchina SMT con aspetto simile non sono necessariamente intercambiabili.

1. Confermare il codice prodotto

Il primo riferimento dovrebbe essere:

N510015533AA

Confrontare questo numero con la documentazione della parte esistente, del registro di manutenzione o dei pezzi di ricambio della macchina.

2. Confermare il modello della macchina

Questo elenco è destinato ai compatibili:

Panasonic CM402

Non selezionare una spline solo perché è descritta come parte della macchina SMT Panasonic.

3. Confermare la configurazione della testa

L'applicazione principale è:

CM402 Unità a 8 teste

Differenti configurazioni della testa di posizionamento possono utilizzare diversi componenti meccanici.

4. Controllare la parte esistente

Quando possibile, confrontare la scanalatura della sfera esistente prima di ordinare.

Le informazioni utili includono:

• Numero di parte esistente
• Aspetto generale
• Struttura di montaggio
• Modello della macchina
• Configurazione della testa
• Posizione di installazione

5. Invia foto in caso di dubbi

Foto chiare del componente esistente possono aiutare l'identificazione quando la macchina contiene più parti meccaniche simili.

Lista di controllo della selezione

Raccomandazioni per la manutenzione

Una corretta manutenzione può aiutare a ridurre l’usura meccanica non necessaria.

Mantenere pulito il meccanismo della testa

Rimuovere la contaminazione secondo le normali procedure di manutenzione.

Polvere e grasso vecchio possono compromettere la precisione del movimento.

Utilizzare la lubrificazione corretta

Seguire i requisiti di manutenzione dell'apparecchiatura per il tipo e l'intervallo di lubrificazione.

Evitare l'uso di grasso non adatto o la miscelazione di lubrificanti incompatibili.

Ispezionare regolarmente il movimento

Verificare la presenza di resistenza insolita, allentamento, rumore, vibrazione o movimento brusco durante la manutenzione preventiva.

Ispezionare insieme le parti correlate

La scanalatura della sfera funziona come parte di un gruppo meccanico completo.

Se si riscontra un movimento anomalo, ispezionare i supporti, gli alberi, i cuscinetti, le guide e i componenti di montaggio circostanti.

Evitare assembramenti forzati

I componenti di precisione devono essere installati con il corretto allineamento.

Una forza eccessiva può danneggiare sia la nuova spline che le relative parti meccaniche.

Domande frequenti

Q1: Per quale macchina viene utilizzato Panasonic N510015533AA?

N510015533AA è una scanalatura a sfera utilizzata nelle apparecchiature di posizionamento Panasonic CM402 compatibili ed è comunemente associata all'unità a 8 teste. Confermare il codice prodotto esistente e la configurazione della macchina prima di ordinare.

Q2: Qual è la funzione di questa scanalatura a sfera?

La scanalatura della sfera fornisce una guida lineare di precisione e supporta un movimento meccanico stabile all'interno del meccanismo della testa di posizionamento durante i cicli ripetuti di prelievo e posizionamento dei componenti.

Q3: Quando deve essere sostituita la scanalatura della sfera?

Si dovrebbe prendere in considerazione la sostituzione quando l'ispezione rileva un allentamento eccessivo, movimenti bruschi, resistenza anomala, rumore meccanico insolito, danni visibili o usura significativa.

Q4: È possibile utilizzare invece scanalature a sfera Panasonic simili?

Non automaticamente. Parti dall'aspetto simile possono avere dimensioni, strutture di montaggio o configurazioni della testa applicabili diverse. Il codice prodotto esistente deve essere sempre verificato prima di selezionare un ricambio.

Q5: Quali informazioni sono necessarie per il preventivo?

Si prega di fornire il numero di parteN510015533AA, modello di macchinaCM402, configurazione della testa, quantità richiesta e preferibilmente una foto chiara del componente esistente.

Contattaci

BisognoPanasonic N510015533AA Scanalatura a sfera per unità CM402 a 8 testeo altri pezzi di ricambio per macchine SMT?

Per favore inviaci:

• Numero di parte
• Modello della macchina
• Configurazione della testa
• Quantità richiesta
• Foto della parte esistente
• Programma di consegna richiesto

Possiamo aiutarvi a verificare il pezzo di ricambio corretto in base alla configurazione della vostra macchina e ai requisiti di acquisto.

Per i progetti di manutenzione del CM402, le parti meccaniche della testa di posizionamento possono anche essere quotate insieme per facilitare l'acquisto dei pezzi di ricambio e l'organizzazione della spedizione.

Invia la tua richiesta per prezzo, disponibilità in magazzino, conferma di compatibilità e informazioni sulla consegna.
