Panasonic N510069637AA Albero ugello a 12 teste per macchina SMT CM602

Panasonic N510069637AA Albero ugello a 12 teste per macchina SMT CM602

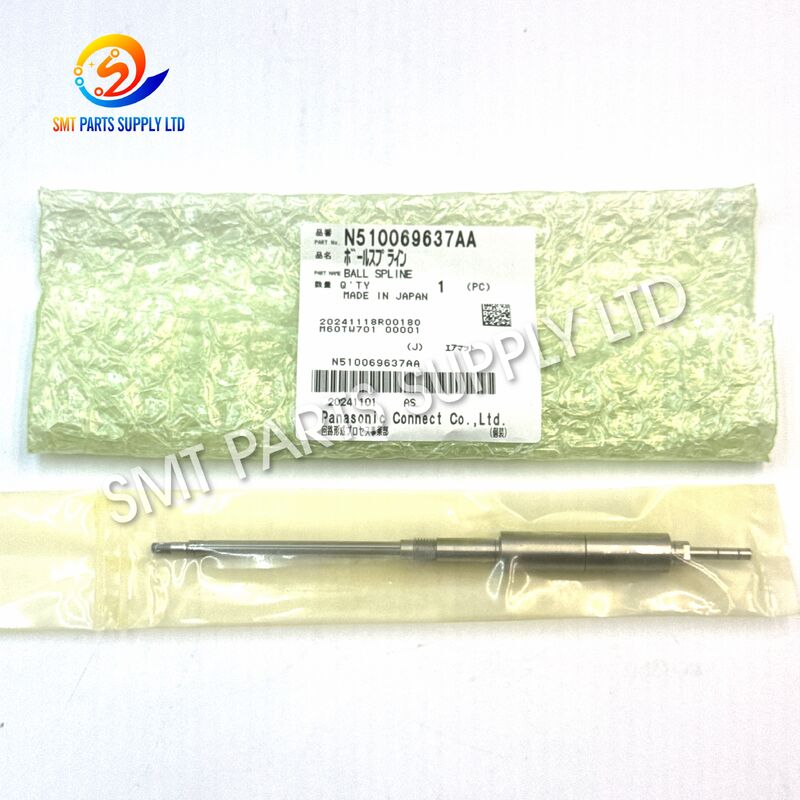

ILAlbero ugello Panasonic N510069637AA, comunemente descritto anche come ascanalatura a sfera o albero SMT, è un componente meccanico di precisione utilizzato nelCM602 Testa di posizionamento H12/12 ugelli. Il suo ruolo principale è supportare il movimento lineare controllato del meccanismo dell'ugello mantenendo al tempo stesso un allineamento stabile durante le operazioni ripetitive di prelievo e posizionamento dei componenti. I riferimenti alle parti pubblicate associano specificamente N510069637AA alla configurazione della testa CM602 12H/H12.

Nella produzione SMT ad alta velocità, le condizioni dei componenti meccanici della testa influiscono direttamente sulla stabilità del movimento, sulla ripetibilità del posizionamento e sulle prestazioni complessive della macchina. Un albero usurato, contaminato, piegato o danneggiato meccanicamente può aumentare la resistenza o l'allentamento del gruppo mobile. La sostituzione dell'albero corretto aiuta i team di manutenzione a ripristinare le condizioni meccaniche della testa di posizionamento senza sostituire l'intero gruppo testa.

Per un ordinamento corretto, gli utenti devono verificare il filecodice articolo N510069637AA, modello di macchina CM602 e configurazione della testa con ugello H12/12 prima dell'acquisto perché le parti dell'albero e della scanalatura a sfera Panasonic dall'aspetto simile vengono utilizzate in gruppi di testa diversi.

Causa

Un albero dell'ugello funziona continuamente all'interno della testa di posizionamento ed esegue un gran numero di movimenti meccanici ripetuti durante la normale produzione SMT. Il funzionamento a lungo termine può influenzare gradualmente le condizioni della superficie e la precisione meccanica.

I motivi comuni per l'ispezione o la sostituzione includono:

Quando una testa di posizionamento inizia a mostrare movimenti meccanici anomali, è necessario ispezionare l'albero insieme ai relativi cuscinetti, boccole, guide, portaugelli, molle e altri componenti della testa.

L'albero non deve essere considerato automaticamente la causa di ogni problema di posizionamento. Gli errori possono anche provenire da ugelli, sistemi di aspirazione, motori, sensori, calibrazione, riconoscimento dei componenti, alimentatori, supporto PCB o altri meccanismi della testa.

Soluzione

Sostituzione di un usurato o danneggiatoN510069637AA albero ugello / scanalatura sferapuò aiutare a ripristinare la guida meccanica richiesta dalla testa di posizionamento CM602 H12.

Il processo di sostituzione dovrebbe iniziare con la corretta identificazione piuttosto che con la sola somiglianza visiva.

Conferma consigliata prima della sostituzione

Prima dell'installazione, il personale di manutenzione dovrebbe anche ispezionare le parti di accoppiamento attorno all'albero. La sostituzione di un solo componente senza controllare il gruppo meccanico circostante potrebbe non risolvere completamente un problema esistente della testa.

Dopo l'installazione, eseguire l'ispezione della macchina, il controllo del movimento e la procedura di calibrazione appropriati in base ai requisiti di manutenzione dell'apparecchiatura.

Specifiche

N510069637AA è identificato da più riferimenti alle parti SMT come una scanalatura a sfera o un albero CM602 12H/H12 anziché un albero universale per tutte le teste di posizionamento Panasonic.

Confronto dei riferimenti dell'albero correlato

Diverse teste di posizionamento Panasonic utilizzano riferimenti diversi per albero o scanalatura sferica. L'aspetto simile non garantisce l'intercambiabilità.

I riferimenti delle parti disponibili distinguono N510069637AA dalle scanalature a sfera NPM H8 e altri riferimenti dell'albero CM402, quindi la verifica esatta del codice parte è importante prima di ordinare.

Applicazione

ILN510069637AA Albero ugello CM602è adatto principalmente per applicazioni di manutenzione delle teste di posizionamento e di restauro meccanico.

1. Manutenzione della testina CM602

Può essere utilizzato durante la manutenzione della testa di posizionamento H12 durante la manutenzione preventiva programmata o l'ispezione meccanica.

2. Sostituzione dell'albero dell'ugello

Quando l'albero esistente mostra usura visibile, danni meccanici, resistenza anomala o gioco inaccettabile, è possibile installare la parte di ricambio corretta dopo aver confermato la causa.

3. Revisione del responsabile del posizionamento

Durante una ricostruzione completa della testa, i tecnici possono ispezionare insieme alberi, guide, cuscinetti, portaugelli, molle, componenti relativi al vuoto, sensori e altre parti mobili.

4. Preparazione dei pezzi di ricambio della linea di produzione

Le fabbriche che utilizzano apparecchiature CM602 possono mantenere disponibili le parti meccaniche della testa correttamente identificate per ridurre i ritardi di approvvigionamento quando è necessaria la manutenzione.

5. Ricondizionamento di macchine usate

L'albero può essere preso in considerazione anche durante la ristrutturazione delle macchine CM602 quando è necessario ispezionare le condizioni meccaniche della testa di posizionamento H12.

Come funziona

Durante il posizionamento dei componenti, una testa pick-and-place esegue movimenti controllati estremamente frequenti. Il meccanismo dell'ugello deve muoversi agevolmente mantenendo un allineamento coerente rispetto alle altre parti della testa.

ILN510069637AA albero/sfera scanalatafa parte di questo sistema di guida meccanica.

La sua sequenza operativa di base può essere riassunta come segue:

Comando macchina → Movimento testa → Movimento guidato dall'albero → Posizionamento ugello → Prelievo componente → Posizionamento → Ciclo di ritorno

L'albero fornisce un percorso meccanico controllato per il gruppo mobile. Una struttura scanalata a sfera è progettata per supportare il movimento lineare alternativo di precisione controllando al tempo stesso la relazione di rotazione all'interno dell'assieme applicabile. N510069637AA è elencato specificatamente per la guida lineare dell'albero dell'ugello nella testa CM602 H12/12NH.

Il movimento stabile dell'albero è importante perché l'ugello esegue ripetuti cicli di prelievo e posizionamento durante tutta la produzione. Resistenza meccanica, allentamento eccessivo, contaminazione o danni possono interferire con il normale movimento della testa.

Poiché l'albero è solo un elemento all'interno del meccanismo completo della testa di posizionamento, le parti correlate devono essere sempre controllate durante la risoluzione dei problemi.

Come scegliere

La selezione dell'albero SMT corretto dovrebbe basarsi sui dati di identificazione piuttosto che solo sull'aspetto.

Passaggio 1: confermare il numero di parte

Controllare il componente rimosso, l'elenco delle parti della macchina, la cronologia della manutenzione o l'identificazione esistente.

Per questo prodotto, il riferimento richiesto dovrebbe essere:

N510069637AA

Non dare per scontato che un altro albero simile sia intercambiabile.

Passaggio 2: confermare il modello della macchina

L'applicazione principale per questa parte è:

Panasonic CM602

Fornire solo la marca dell'attrezzatura non è sufficiente perché macchine e tipi di teste Panasonic diversi possono utilizzare componenti meccanici diversi.

Passaggio 3: confermare il tipo di testa

Verificare che la macchina sia dotata di quanto previsto:

Testa di posizionamento H12/12 ugelli

Le informazioni sulle parti pubblicate identificano N510069637AA con la testa CM602 12H o H12/12NH.

Passaggio 4: confrontare il componente esistente

Prima dell'acquisto confrontare:

Passaggio 5: fornire informazioni sulla macchina con la richiesta

Per una conferma più rapida, fornire:

• Numero di parte
• Modello della macchina
• Tipo di testa
• Quantità richiesta
• Foto della parte esistente
• Informazioni seriali della macchina quando necessarie

Queste informazioni riducono il rischio di fornire un componente meccanicamente simile ma incompatibile.

Perché è importante la corretta selezione dell'albero

La testa di posizionamento è un gruppo di precisione, pertanto la scelta dell'albero non deve basarsi solo sulla dimensione approssimativa.

Usare il riferimento corretto aiuta a:

Per i team di manutenzione che gestiscono diverse piattaforme SMT Panasonic, immagazzinando pezzi di ricambiomacchina + tipo di testa + codice articoloè più affidabile che memorizzarli solo con descrizioni generiche come "albero Panasonic".

Raccomandazioni per la manutenzione

Mantenere i componenti della testa di precisione puliti e protetti durante lo stoccaggio e l'installazione.

Le pratiche di gestione consigliate includono:

• Mantenere la superficie dell'albero libera da polvere e corpi estranei.
• Evitare di far cadere o colpire il componente.
• Non forzare l'albero in un gruppo testa incompatibile.
• Ispezionare i componenti meccanici correlati durante la sostituzione.
• Seguire la procedura di manutenzione del produttore della macchina.
• Completare la regolazione o la calibrazione della testa richiesta dopo la manutenzione.
• Conservare i componenti rimossi per il confronto fino al completamento della riparazione.

Per le linee di produzione ad alto volume, l'ispezione preventiva può aiutare a identificare l'usura meccanica prima che si trasformi in un arresto imprevisto della macchina.

Domande frequenti

Q1: Quale macchina utilizza Panasonic N510069637AA?

N510069637AA è principalmente associato aTestina di posizionamento Panasonic CM602 H12/12 ugelli. Prima di ordinare è comunque necessario verificare la configurazione della macchina e della testa.

Q2: N510069637AA è un ugello?

No. È uncomponente albero ugello / scanalatura sferainstallato all'interno del meccanismo della testa di posizionamento. L'ugello di posizionamento vero e proprio è un componente di consumo separato.

D3: N510069637AA può essere utilizzato per ogni macchina SMT Panasonic?

No. Le configurazioni della testa Panasonic CM402, CM602 e NPM possono utilizzare diversi riferimenti per albero o scanalatura sferica. Abbinare sempre il numero di parte originale e il tipo di testina prima della sostituzione.

Q4: Quali informazioni devo fornire quando richiedo un preventivo?

Si prega di fornireN510069637AA, il modello della macchinaCM602, tipo di testa, quantità e preferibilmente foto chiare della parte esistente. Ciò aiuta a confermare la compatibilità prima della spedizione.

Q5: Quando deve essere controllato l'albero dell'ugello?

L'ispezione è opportuna in presenza di usura visibile, contaminazione, movimento anomalo, gioco meccanico eccessivo, danni fisici o quando la testa di posizionamento è sottoposta a una revisione programmata.

Contattaci

Alla ricerca delPanasonic N510069637AA Albero ugello H12 per CM602?

Inviaci il tuonumero di parte, modello della macchina, tipo di testa, quantità richiesta e foto del prodottoper conferma compatibilità e preventivo.

Forniamo parti di macchine SMT per la manutenzione della linea di produzione, la riparazione delle teste, il rinnovamento delle attrezzature e l'inventario dei pezzi di ricambio.

Invia la tua richiesta oggi per prezzo, disponibilità, tempi di consegna e opzioni di spedizione.
